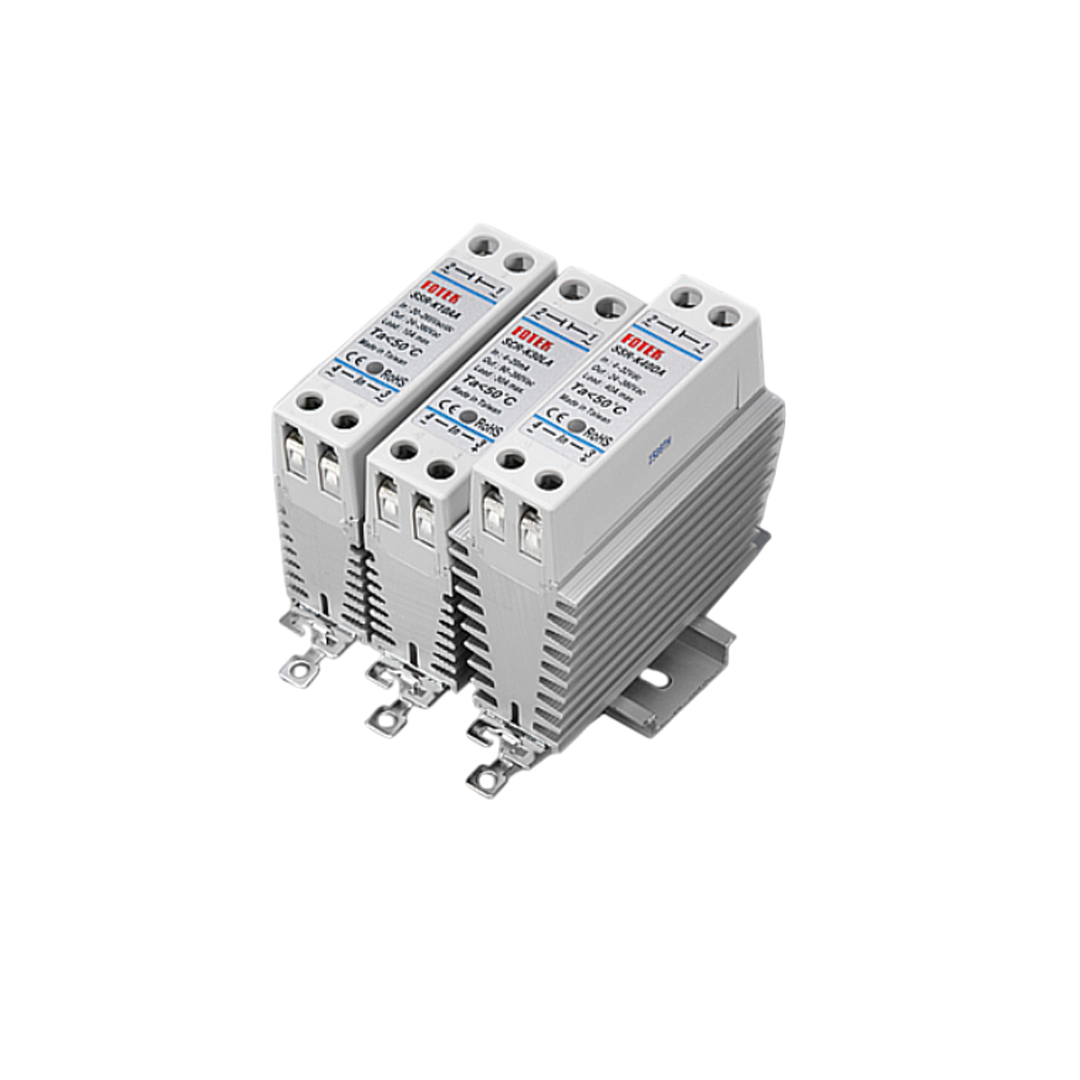

Solid State Module (SSR) FOTEK SCR-K30LA Standard Type-Linear Control SCR
Solid State Module (SSR) FOTEK SCR-K30LA Standard Type-Linear Control SCR
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,757.33 ฿
ราคาปกติ
ราคาโปรโมชัน
2,757.33 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Module (SSR) FOTEK SCR-K30LA Standard Type-Linear Control SCR
ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- FOTEK Linear Control SCR SSR คือโซลิดสเตตรีเลย์ที่ควบคุม แรงดันขาออกแบบแปรผัน (Phase Control) ด้วยสัญญาณควบคุม DC 0–5V, 0–10V หรือ 4–20mA
- ใช้ SCR (Silicon Controlled Rectifier) ในการควบคุมโหลด AC โดยควบคุมมุมการจ่ายไฟ (Phase Angle) → ให้สามารถปรับกำลังโหลดได้อย่างต่อเนื่อง
- เหมาะกับโหลดที่เป็น Resistive (ฮีตเตอร์) หรือ Inductive (พัดลม, มอเตอร์ AC แบบเล็ก)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ติดตั้งบน Heatsink ขนาดเหมาะสม ตามพิกัดกระแส
- เว้นระยะรอบ SSR เพื่อระบายอากาศ
- ใช้ thermal paste หรือ pad สำหรับการถ่ายเทความร้อน
- วงจรควบคุม (Input):
- IN+ / V+: รับแรงดันควบคุมจากอุปกรณ์เช่น PLC, ตัวควบคุมอุณหภูมิ ฯลฯ
- IN– / GND: ต่อกราวด์
- วงจรโหลด (Output):
- T1: ต่อกับสายไฟ Phase (L)
- T2: ต่อกับโหลด → แล้วไปยัง Neutral (N) หรืออีก Phase
การใช้งาน
- ควบคุมฮีตเตอร์ไฟฟ้า (Electric Heaters)
- ควบคุมความร้อนในระบบเตาอบ, เครื่องซีล
- พัดลม AC แบบปรับรอบได้ (Fan Speed Control)
- งานอุตสาหกรรมที่ต้องการควบคุมพลังงานอย่างแม่นยำ
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| Input method | วิธีการป้อนสัญญาณเข้า | 4 ~ 20 mA |
| Input resistance | ความต้านทานเข้า | ประมาณ 1.2KΩ |
| Control method | วิธีการควบคุม | Phase control |
| Leakage current | กระแสรั่วไหล | สูงสุด 0.5% ของโหลดเต็มพิกัด |
| Response time | เวลาตอบสนอง | สูงสุด 1.0ms |
| Input immunity | ความทนทานต่อแรงดันกระชาก | 2 KV (EN61000-4-4) |
| Isolation strength | ความแข็งแรงของฉนวน | 4 KVrms (EN60950/VDE0805) |
| Insulation strength | ความต้านทานฉนวน | 100MΩ / 500VDC |
| Circumstance | สภาพแวดล้อมการทำงาน | -40℃ ~ +80℃; RH 35~85% |
