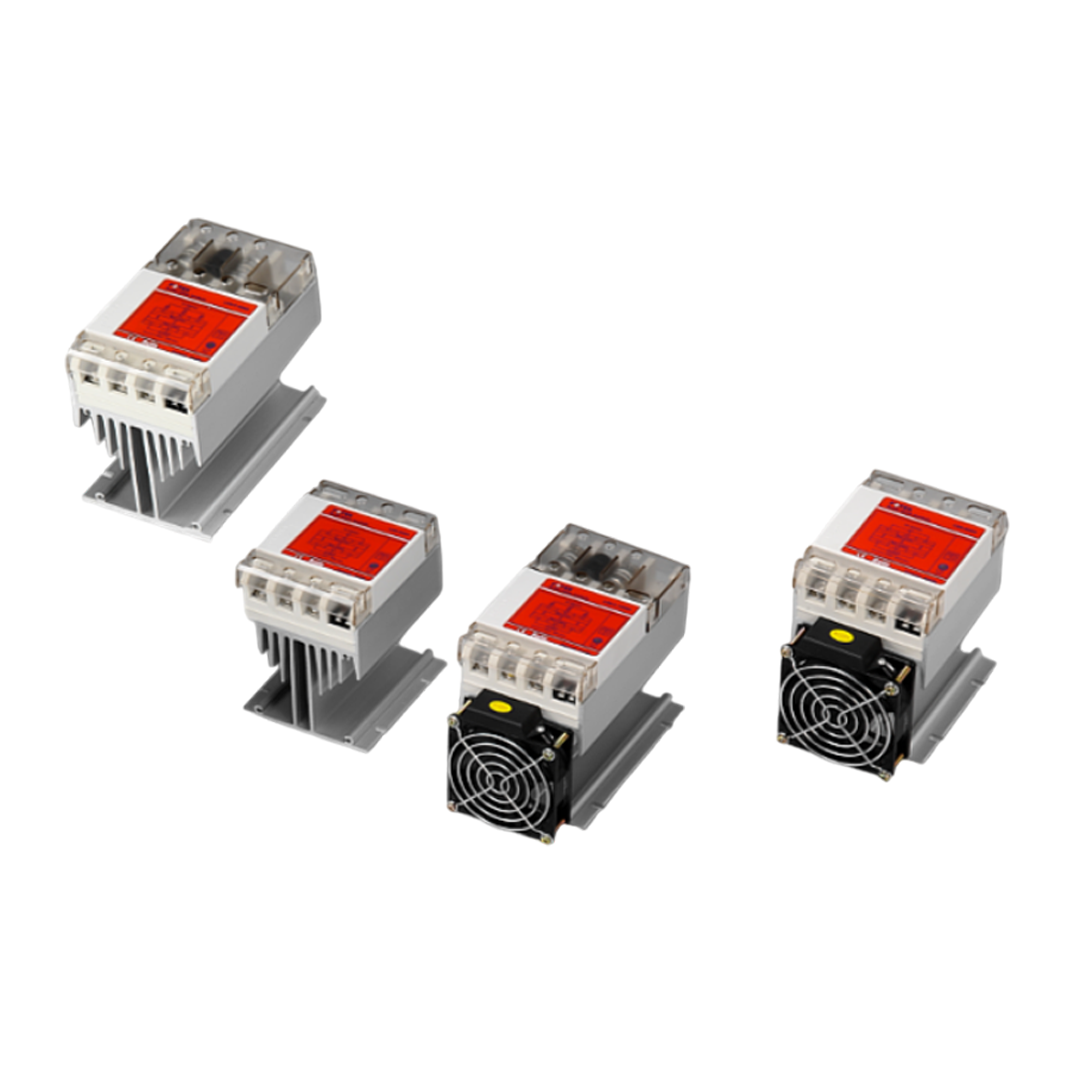

Solid State Module (SSR) FOTEK LSR-25AA Standard Type AC to AC
Solid State Module (SSR) FOTEK LSR-25AA Standard Type AC to AC
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,151.29 ฿
ราคาปกติ
ราคาโปรโมชัน
3,151.29 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Solid State Module (SSR) FOTEK LSR-25AA Standard Type AC to AC
ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK
คุณสมบัติ
คุณสมบัติ
FOTEK Solid State Module (SSR) – Standard Type AC to AC
- ประเภทอุปกรณ์: Solid State Relay (SSR)
- รูปแบบการควบคุม: AC to AC (อินพุตเป็นไฟ AC → ควบคุมโหลดที่เป็นไฟ AC)
- ลักษณะสวิตช์: ใช้ Triac หรือ SCR ในการสลับโหลด
- เหมาะกับโหลด: หลอดไฟ, ฮีตเตอร์, มอเตอร์ AC, ระบบควบคุมความร้อน ฯลฯ
- ประเภทนี้เป็นแบบ “Zero Cross Trigger” → ลดปัญหาการเกิดกระแสกระชากขณะสวิตช์
- เมื่อจ่ายไฟ AC อินพุต (เช่น 90–280VAC) → SSR จะตรวจจับ Zero Cross แล้วทำการสวิตช์โหลดที่เอาต์พุต
- เป็นการควบคุมแบบไร้หน้าสัมผัส (No Mechanical Contact) → ปลอดภัยและทนทาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- ติดตั้งบนแผ่นอลูมิเนียมหรือ Heatsink เพื่อระบายความร้อน
- ตำแหน่งติดตั้งควร มีอากาศถ่ายเทได้ดี และไม่อยู่ใกล้แหล่งความร้อนอื่น
- ติดตั้งแนวตั้ง (เพื่อการไหลเวียนอากาศที่ดี)
การใช้งาน
- ควบคุมฮีตเตอร์ 220V ด้วยสัญญาณ AC จากรีเลย์ควบคุม
- เปิด/ปิดหลอดไฟ AC โดยใช้ SSR
- ใช้ในระบบ PID Temperature Control ที่ควบคุมความร้อนต่อเนื่อง
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| พารามิเตอร์ | DC to AC Type | AC to AC Type | หมายเหตุ |
| แรงดันไฟฟ้าเข้า | 4-32 VDC | 20-265 VAC/DC | ระบบ AC รองรับทั้ง AC และ DC |
| แรงดันตัดการทำงาน | <3.0 VDC | <10 VAC/DC | - |
| กระแสทริกเกอร์ | ≤30 mA | ≤3 VA | ระบบ AC วัดเป็นหน่วย VA (โวลต์-แอมแปร์) |
| วิธีการควบคุม | Zero cross switching | Zero cross switching | การสวิตช์ที่จุดศูนย์ของคลื่นไฟฟ้า |
| กระแสรั่วไหล | ≤25 mA | ≤25 mA | - |
| เวลาตอบสนอง | 8.3 ms (60Hz) | 8.3 ms (60Hz) | - |
| วัสดุขั้วต่อ | Intensive nylon | Intensive nylon | มาตรฐาน UL94V0 (วัสดุทนไฟ) |
| ความทนแรงดันกระชาก | 2KV | 2KV | มาตรฐาน EN61000-4-4 |
| ความแข็งแรงฉนวน | 4KV rms | 4KV rms | มาตรฐาน EN60950/VDE0805 |
| ความต้านทานฉนวน | 100MΩ/500VDC | 100MΩ/500VDC | - |
| สภาพแวดล้อมการทำงาน | -40℃~+80℃, RH35~85% | -40℃~+80℃, RH35~85% | - |
