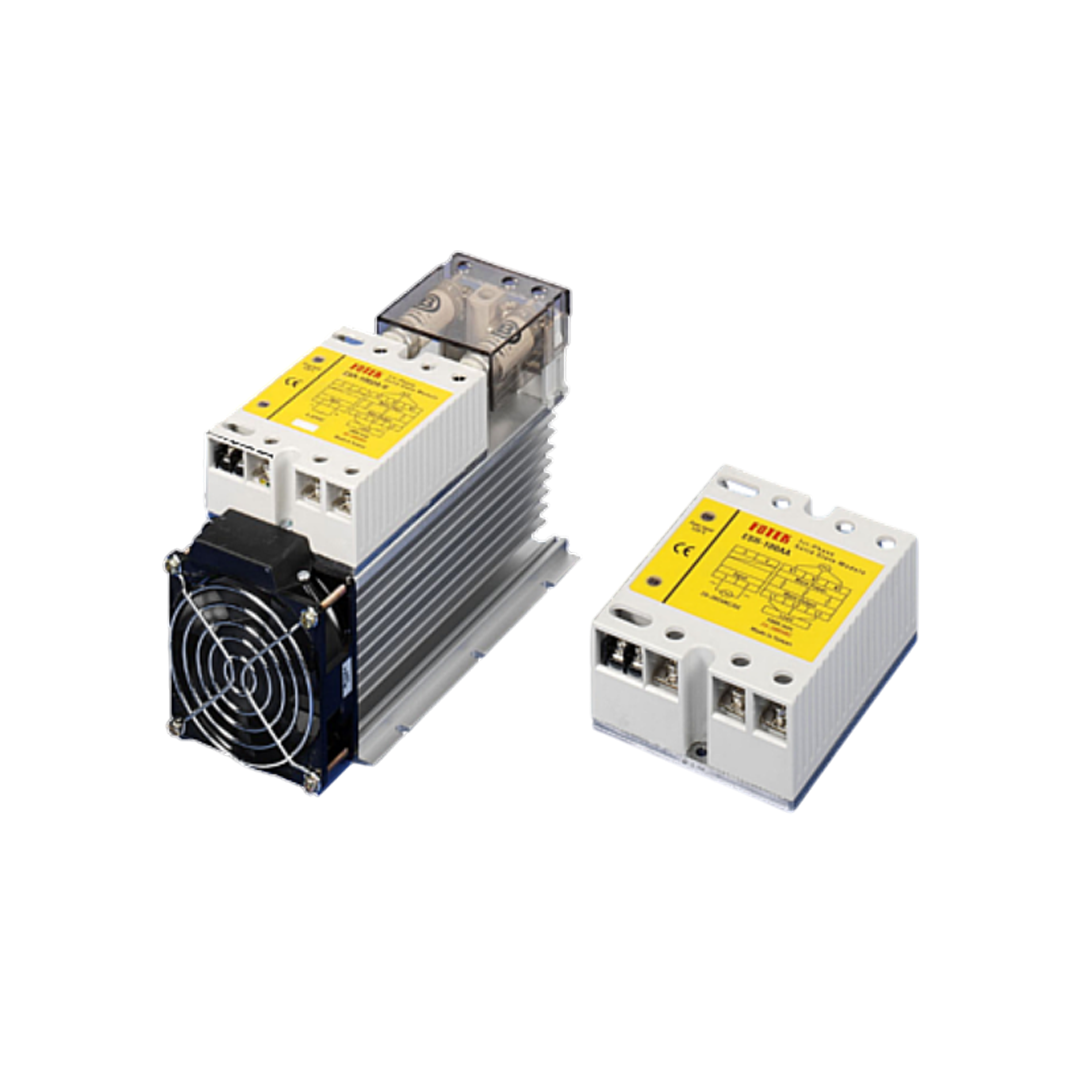

Solid State Module (SSR) FOTEK ESR-80DA+ Standard Type DC to AC (Fuse+Heat-skin+Fan)

FOTEK Solid State Module (SSR) – Standard Type DC to AC พร้อม Fuse + Heatsink + Fan

• รุ่นนี้เป็นชุด SSR แบบครบชุด ซึ่งติดตั้ง ฟิวส์ป้องกันกระแสเกิน, แผ่นระบายความร้อน (Heatsink) และ พัดลมระบายอากาศ (Fan) มาให้ในตัว เหมาะสำหรับการใช้งานที่ต้องควบคุม โหลด AC ด้วย สัญญาณควบคุม DC และมีการใช้งานอย่างต่อเนื่องหรือโหลดสูง เช่น ฮีตเตอร์อุตสาหกรรม, เครื่องควบคุมอุณหภูมิ, หรือระบบควบคุมจาก PLC/Arduino
• ประเภท: SSR DC → AC พร้อมอุปกรณ์เสริมครบชุด
• Input (ควบคุม): DC 3–32V
• Output (โหลด): 24–480VAC
• โหลดที่รองรับ: สูงสุด 40A / 60A / 80A ขึ้นอยู่กับรุ่น
• อุปกรณ์เสริมในตัว:
• ฟิวส์ (Fuse): ป้องกันกระแสเกิน
• Heatsink: แผ่นระบายความร้อน
• Fan: พัดลมช่วยระบายอากาศอัตโนมัติ

การติดตั้ง

• ตัว SSR มาพร้อม ชุดติดตั้งสำเร็จรูป (ไม่จำเป็นต้องติดตั้ง Heatsink เพิ่ม)
• ติดตั้งบนแผงควบคุมหรือในตู้ควบคุมที่มีการระบายอากาศดี
• ควรเว้นช่องระบายอากาศรอบพัดลมอย่างน้อย 5 ซม.

การใช้งาน

• เมื่อจ่ายไฟ DC 3–32V → รีเลย์จะ เปิดวงจร AC
• พัดลมจะทำงานอัตโนมัติเมื่ออุณหภูมิสูง เพื่อช่วยระบายความร้อน
• ฟิวส์จะตัดวงจรในกรณีกระแสเกิน เพื่อป้องกัน SSR เสียหาย
• ควบคุม Heater 220VAC ด้วย Arduino หรือ PLC
• ระบบควบคุมอุณหภูมิที่มีโหลดสูง เช่น เตาอบอุตสาหกรรม
• งานที่ต้องเปิด-ปิดโหลด AC บ่อย ๆ โดยต้องการ เสถียรภาพสูง

ข้อมูลเทคนิค
