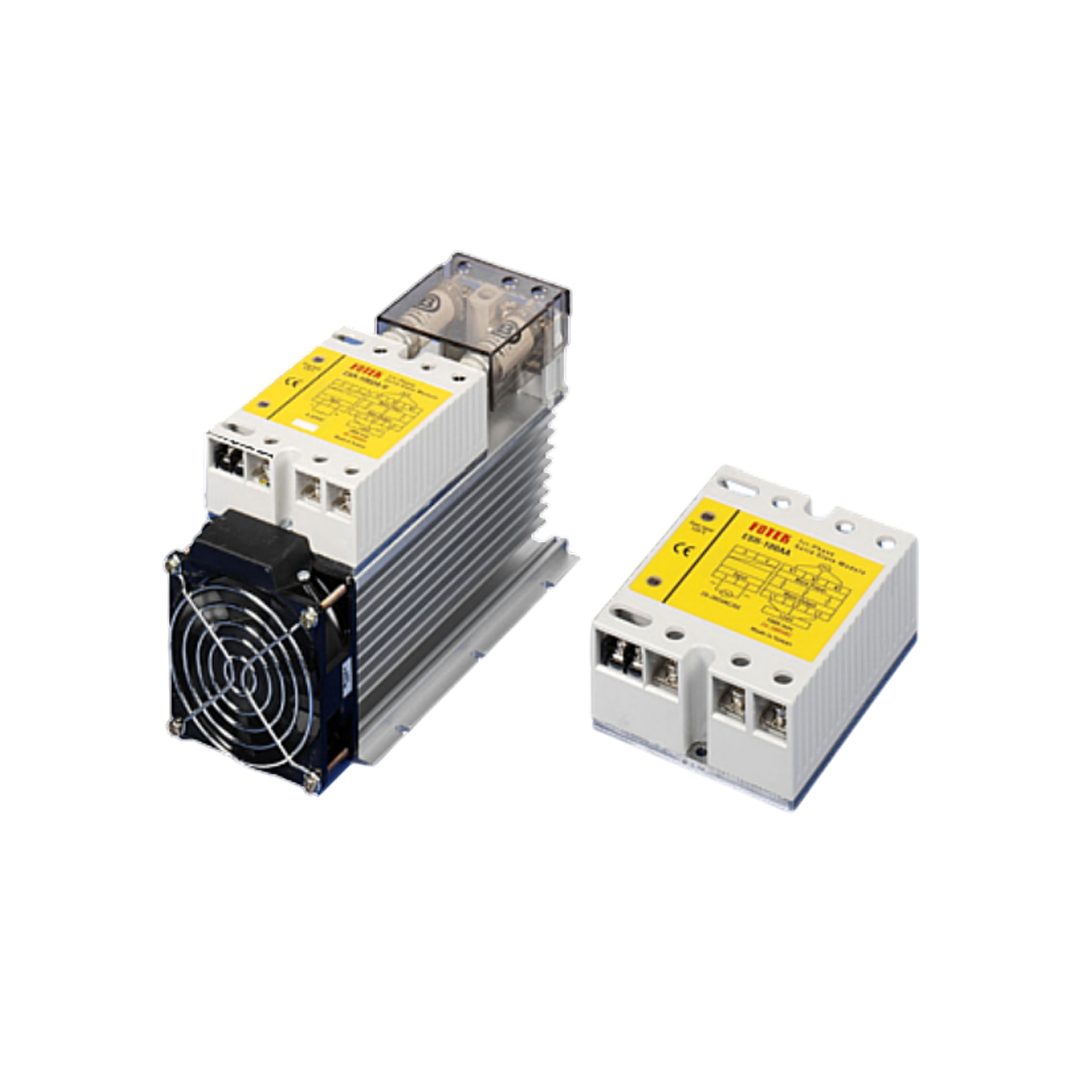

Solid State Module (SSR) FOTEK ESR-80AA Standard Type AC to AC

FOTEK Solid State Module (SSR) – Standard Type AC to AC

• รุ่นนี้คือโซลิดสเตตรีเลย์ที่ใช้ควบคุมการเปิด-ปิดโหลด ไฟฟ้า AC (240V–480V) ด้วยสัญญาณควบคุมจาก ไฟ DC โดยเหมาะสำหรับการควบคุมโหลดต่าง ๆ ที่ใช้ไฟ AC เช่น ฮีตเตอร์ไฟฟ้า, มอเตอร์, หรืออุปกรณ์อุตสาหกรรมที่ต้องการการควบคุมที่แม่นยำและรวดเร็ว
• ประเภท: SSR AC → AC
• Input (ควบคุม): DC 3–32V (ควบคุมผ่าน PLC, Arduino หรือสัญญาณไฟฟ้าอื่น ๆ)
• Output (โหลด): 240–480VAC
• กระแสโหลดสูงสุด: 25A, 40A, 60A, 80A ขึ้นอยู่กับรุ่น
• รองรับการทำงาน: ใช้งานได้กับทั้งโหลด Resistive (ฮีตเตอร์) และ Inductive (มอเตอร์)

การติดตั้ง

• SSR ต้องติดตั้งบน แผงโลหะ หรือ Heatsink เพื่อระบายความร้อน
• ใช้สกรูในการติดตั้ง, ตรวจสอบการยึด SSR ให้แน่นหนา
• ควรติดตั้งในพื้นที่ที่มีการระบายอากาศดี (ภายในตู้ควบคุมหรือที่เหมาะสม)

การใช้งาน

• เมื่อจ่ายไฟ DC 3–32V ที่ขา 1 และ 2 → รีเลย์ SSR จะเปิดวงจร AC
• เมื่อ SSR เปิด → ไฟ AC 240V–480V จะไหลจากขา 3 ไปยังขา 4 ไปยังโหลด
• หากไม่มีการจ่ายไฟ DC → SSR จะตัดการจ่ายไฟ AC ไปยังโหลด
• ควบคุมฮีตเตอร์ไฟฟ้า เช่น ฮีตเตอร์เตาอบ, ฮีตเตอร์ในกระบวนการผลิต
• ควบคุมมอเตอร์ไฟ AC ในเครื่องจักรอุตสาหกรรม
• ควบคุมแสงไฟในโรงงาน สำหรับการเปิด-ปิดระบบแสงไฟ

ข้อมูลเทคนิค
