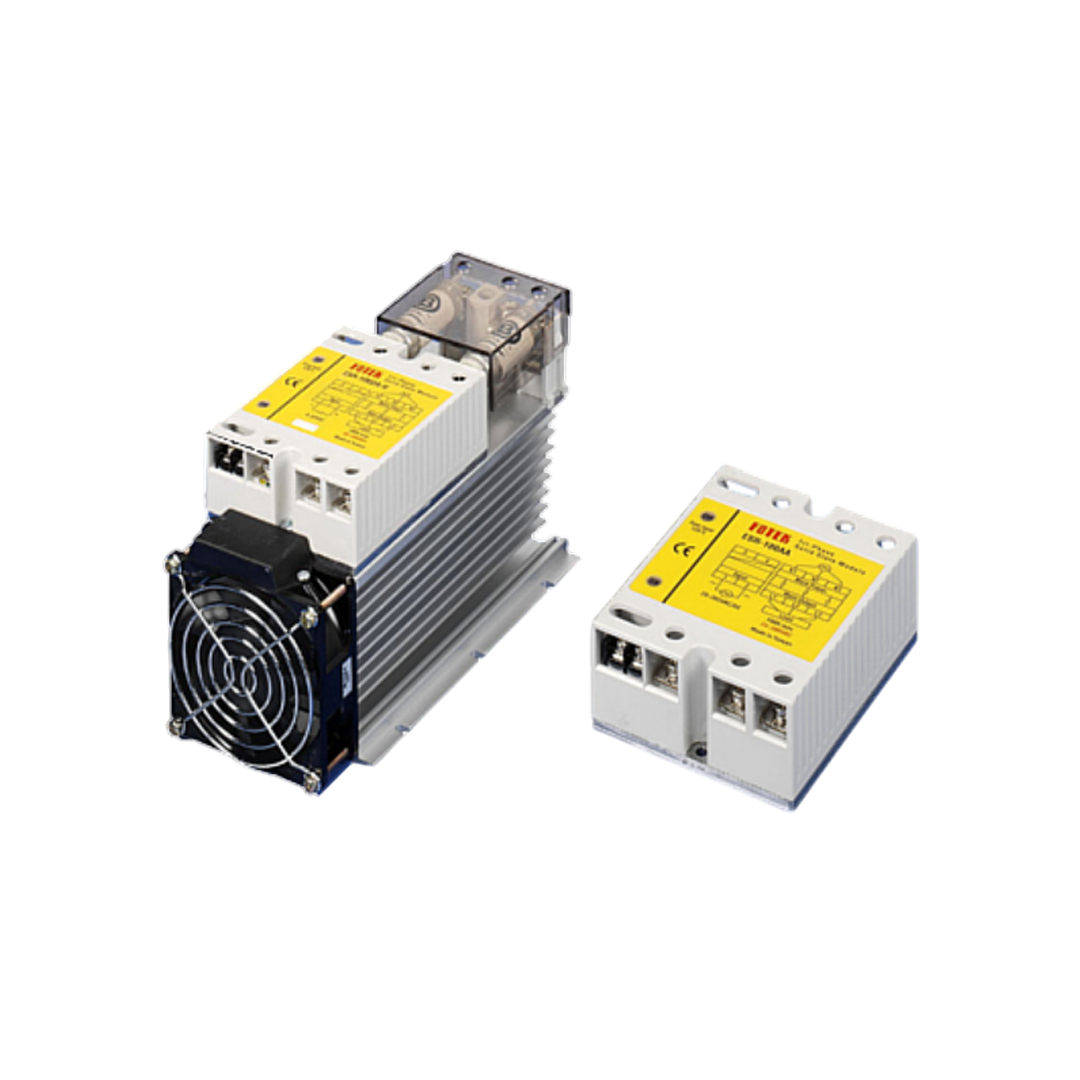

Solid State Module (SSR) FOTEK ESR-100DA Standard Type DC to AC

FOTEK Solid State Relay (SSR) – Standard Type DC to AC

• เป็นโซลิดสเตตรีเลย์ที่รับสัญญาณควบคุมจาก ไฟ DC และใช้ในการควบคุมโหลด ไฟ AC เหมาะสำหรับควบคุมอุปกรณ์เช่น ฮีตเตอร์, หลอดไฟ, พัดลม, หรือ มอเตอร์ AC ขนาดเล็ก ผ่านระบบควบคุมเช่น PLC, Arduino หรือไมโครคอนโทรลเลอร์
• ประเภท: Standard SSR (DC → AC)
• Input (ควบคุม): DC 3–32V (บางรุ่นรองรับถึง 5V)
• Output (โหลด): 24–480VAC (ขึ้นอยู่กับรุ่น)
• กระแสโหลดสูงสุด: 10A – 80A
• ประเภทโหลด: Resistive (ฮีตเตอร์), Inductive (มอเตอร์ – ต้องพิจารณาเพิ่ม Snubber)

การติดตั้ง

• ยึด SSR ด้วยสกรูลงบน Heatsink เพื่อช่วยระบายความร้อน โดยเฉพาะหากโหลดเกิน 10A
• ควรใช้ ซิลิโคนระบายความร้อน (thermal paste) ระหว่าง SSR กับ Heatsink

การใช้งาน

• เมื่อมีแรงดัน DC 3–32V ที่ขา 1–2 → รีเลย์เปิด → กระแสไฟ AC จากขา 3 → ไหลไปขา 4 → ไปยังโหลด
• เมื่อไม่มีแรงดันควบคุม → รีเลย์ปิด → ตัดกระแสไฟ

ข้อมูลเทคนิค
