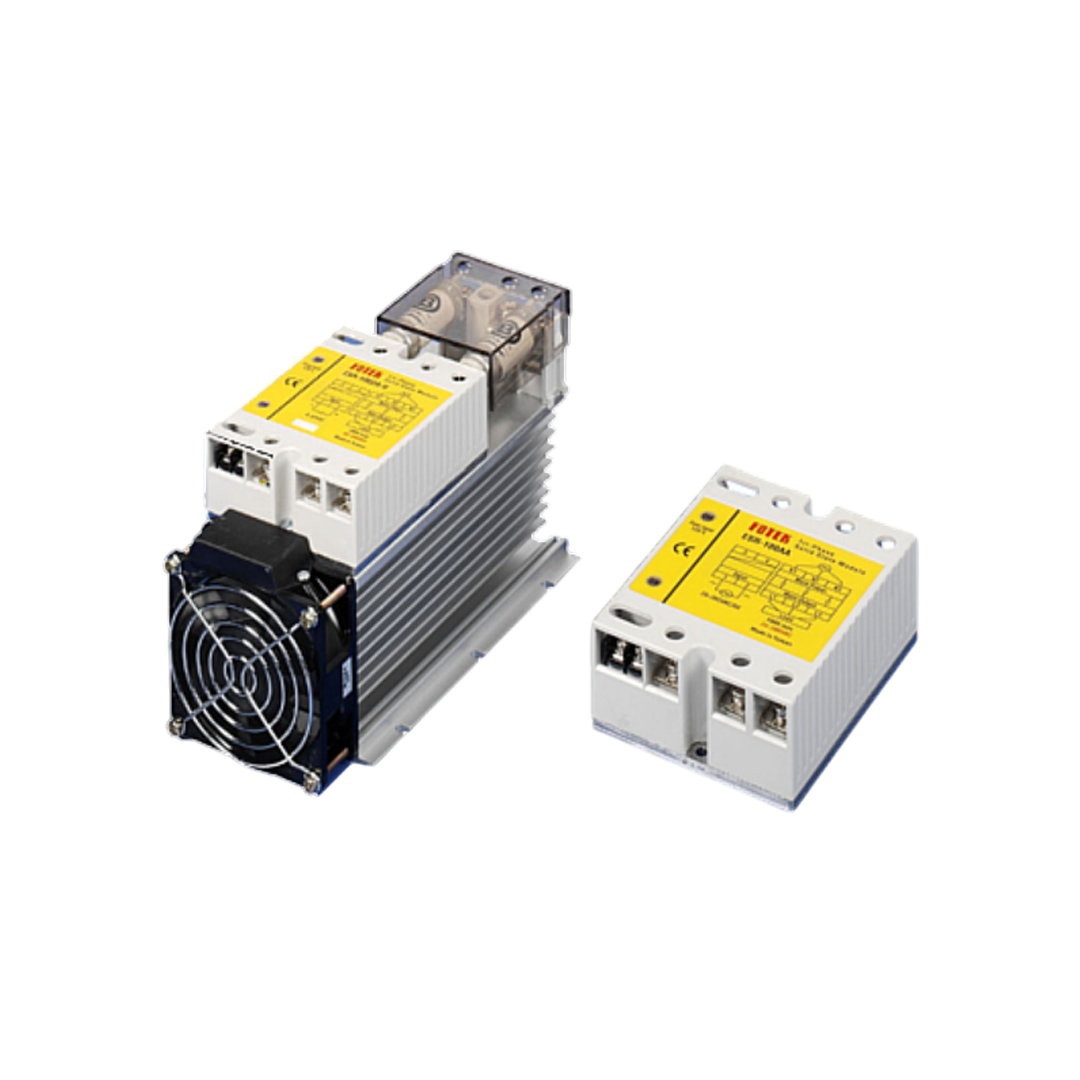

Solid State Module (SSR) FOTEK ESR-100AA Standard Type AC to AC (Fuse+Heat-skin+Fan)

FOTEK Solid State Module (SSR) – Standard Type AC to AC (Fuse + Heatsink + Fan)

• รุ่นนี้เป็นโซลิดสเตตรีเลย์ที่ออกแบบมาสำหรับควบคุมการเปิด-ปิดโหลดไฟฟ้า AC โดยใช้สัญญาณควบคุม DC และมาพร้อมกับระบบ Fuse (ฟิวส์), Heatsink (แผ่นระบายความร้อน) และ Fan (พัดลม) ที่ช่วยให้การใช้งานในสภาวะการทำงานที่มีภาระงานหนักและอุณหภูมิสูงเป็นไปได้อย่างปลอดภัยและมีประสิทธิภาพ
• ประเภท: SSR Standard Type AC → AC พร้อมระบบป้องกัน (Fuse), ระบายความร้อน (Heatsink), และพัดลม (Fan)
• Input (ควบคุม): DC 3–32V
• Output (โหลด): 240–480VAC
• กระแสโหลดสูงสุด: 25A, 40A, 60A, 80A ขึ้นอยู่กับรุ่น
• รองรับการใช้งาน: ใช้งานได้กับโหลด Resistive (ฮีตเตอร์), Inductive (มอเตอร์), และอุปกรณ์ไฟฟ้าที่ต้องการแรงดัน AC

การติดตั้ง

• ตัว SSR จะถูกติดตั้งพร้อม Fuse (ฟิวส์), Heatsink (แผ่นระบายความร้อน) และ Fan (พัดลม)
• ติดตั้งในพื้นที่ที่มีการระบายอากาศดี (ภายในตู้ควบคุมหรือแผงโลหะ)
• แนะนำให้ติดตั้ง SSR ในตำแหน่งที่ไม่ถูกปิดกั้นการระบายอากาศโดยรอบ และระวังไม่ให้มีการอุดตันที่พัดลม

หลักการทำงาน

• เมื่อจ่ายไฟ DC 3–32V ที่ขา 1 และ 2 → SSR จะเปิดวงจรและจ่ายไฟ AC 240–480V จากขา 3 ไปยังขา 4 ไปยังโหลด
• Fuse (ฟิวส์) จะทำงานเพื่อป้องกันกระแสเกิน หากโหลดมีการใช้กระแสมากเกินไป
• Heatsink จะช่วยระบายความร้อนที่เกิดขึ้นจาก SSR ในการทำงาน และ Fan จะทำงานเมื่ออุณหภูมิสูงเกินไป เพื่อช่วยให้ SSR ทำงานได้อย่างปลอดภัยและมีอายุการใช้งานยาวนาน
• ควบคุมฮีตเตอร์ไฟฟ้า ในอุปกรณ์ที่ใช้ไฟ AC เช่น ฮีตเตอร์เตาอบ
• ควบคุมมอเตอร์ไฟฟ้า ในเครื่องจักรอุตสาหกรรม
• ควบคุมแสงไฟในโรงงาน หรือระบบอื่น ๆ ที่ต้องการการเปิด-ปิดไฟ AC

ข้อมูลเทคนิค
