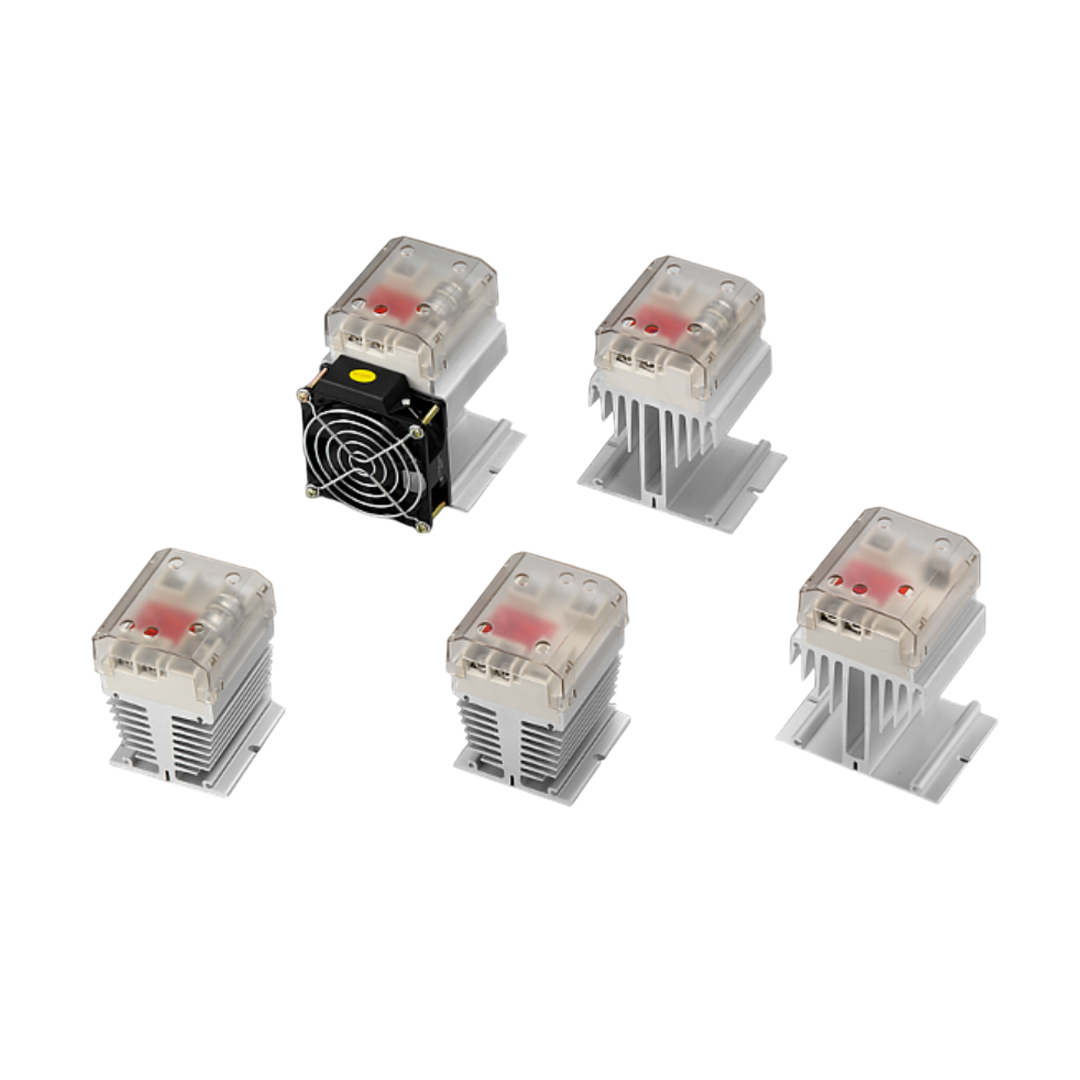

Solid State Module (SSR) FOTEK ASR-F-80AA+ Standard Type AC to AC (Cooling Fan)

Name: Solid State Module (SSR) FOTEK ASR-F-80AA+ Standard Type AC to AC (Cooling Fan)
Brand: FOTEK
SKU: ASR-F-80AA+ Standard Type AC to AC (Cooling Fan)
Price: 3151.29 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

FOTEK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

3,151.29 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Solid State Module (SSR) FOTEK ASR-F-80AA+ Standard Type AC to AC (Cooling Fan)

ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK

เปรียบเทียบราคา Solid State Module (SSR) ตัวอื่นๆ

คุณสมบัติ

FOTEK Solid State Module (SSR) – Standard Type AC to AC (Cooling Fan)

รุ่น SSR Standard Type AC to AC (Cooling Fan) เป็น Solid State Relay (SSR) ที่ใช้ในการควบคุมการจ่ายไฟจาก AC (Alternating Current) ไปยัง AC อีกประเภทหนึ่ง โดยมาพร้อมกับ Cooling Fan ที่ช่วยระบายความร้อนขณะใช้งาน เพื่อเพิ่มประสิทธิภาพการทำงานและยืดอายุการใช้งานในกรณีที่มีโหลดสูงหรือต้องการการทำงานต่อเนื่อง
ประเภท: SSR Standard Type AC to AC (พร้อมพัดลมระบายความร้อน)
Input (ควบคุม): AC 90–480V หรือ AC 48V–240V ขึ้นอยู่กับรุ่น
Output (โหลด): AC 90–480V หรือ AC 48V–240V ขึ้นอยู่กับรุ่น
กระแสโหลดสูงสุด: 25A, 40A, 60A, 80A ขึ้นอยู่กับรุ่น
การใช้งาน: ใช้ในการควบคุมการจ่ายไฟในระบบ AC to AC โดยไม่ต้องแปลงเป็น DC
การระบายความร้อน: มาพร้อมกับ Cooling Fan ที่ช่วยลดความร้อนที่เกิดจากการทำงานของ SSR
ฟังก์ชัน: ใช้ Zero Cross Detection เพื่อให้การสลับการจ่ายไฟมีความราบรื่นและแม่นยำ
การป้องกัน: การป้องกันการโอเวอร์โหลดและกระแสเกินเพื่อยืดอายุการใช้งาน

ข้อมูลเฉพาะ

การติดตั้ง

SSR ควรติดตั้งในพื้นที่ที่มีการระบายอากาศดีเพื่อป้องกันการสะสมของความร้อนจากการทำงาน
Cooling Fan ที่มาพร้อมกับ SSR ช่วยระบายความร้อนเมื่อ SSR ทำงานในสภาพที่มีการใช้งานต่อเนื่องหรือมีโหลดสูง
การใช้ Heatsink หรือ แผ่นระบายความร้อน เพิ่มเติมจะช่วยลดความร้อนที่เกิดจากการทำงานของ SSR
ควรตรวจสอบให้แน่ใจว่า Cooling Fan ทำงานได้อย่างถูกต้อง และไม่มีการสะสมของฝุ่นหรือสิ่งปนเปื้อนที่อาจส่งผลต่อการระบายความร้อน

หลักการทำงาน

เมื่อจ่ายไฟ AC ที่ขา 1 และ 2 (L และ N) → SSR จะทำการควบคุมการจ่ายไฟ AC จากขา 3 และ 4 (L และ N) ไปยังโหลด
ใช้ Zero Cross Detection ในการตรวจจับจุดที่ไฟฟ้า AC เปลี่ยนทิศทาง เพื่อให้การเปิด/ปิดการจ่ายไฟเกิดขึ้นที่จุด Zero Cross ทำให้การสลับการจ่ายไฟมีความราบรื่นและไม่มีการเกิดแรงดันกระชาก (Surge)
Cooling Fan จะทำงานเมื่อมีการทำงานของ SSR ในสภาวะที่ต้องการการระบายความร้อนเพิ่มเติม
ควบคุมมอเตอร์ไฟฟ้า: ใช้ในการควบคุมการทำงานของมอเตอร์ไฟฟ้าในโรงงานอุตสาหกรรม
ควบคุมแสงไฟ: ใช้ในการควบคุมการเปิด-ปิดแสงไฟหรือการควบคุมความสว่างในระบบแสงไฟ
ควบคุมฮีตเตอร์: ใช้ในการควบคุมการทำงานของฮีตเตอร์ไฟฟ้าในระบบที่ต้องการการควบคุมที่แม่นยำ
ระบบระบายอากาศ: ใช้ในการควบคุมการทำงานของพัดลมระบายอากาศในเครื่องจักรหรือในโรงงาน

ข้อมูลทางเทคนิค

ข้อมูลเทคนิค

พารามิเตอร์	DC to AC Type (ASR)	AC to AC Type (ASR)	Linear Control Type (ACR)	หมายเหตุ
ประเภท	ASR	ASR	ACR	-
แรงดันไฟฟ้าเข้า	4-32 VDC	80-250 VAC	4-20 mA	ระบบควบคุมเชิงเส้นใช้สัญญาณกระแส
แรงดันตัดการทำงาน	<3.5 VDC	<40 VAC	-	-
กระแสทริกเกอร์	≤12.0 mA	≤1.0 VA	-	ระบบ AC วัดเป็น VA
วิธีการควบคุม	Zero cross	Zero cross	Phase control	-
เวลาตอบสนอง	8.3 ms (60Hz)	8.3 ms (60Hz)	≤1 ms	-
กระแสรั่วไหล	≤5 mA	≤5 mA	≤5 mA	-
ความทนแรงดันกระชาก	2KV	2KV	2KV	มาตรฐาน EN61000-4-4
ความแข็งแรงฉนวน	4KV rms	4KV rms	4KV rms	มาตรฐาน EN60950/VDE0805
ความต้านทานฉนวน	100MΩ/500VDC	100MΩ/500VDC	100MΩ/500VDC	-
วัสดุขั้วต่อ	Intensive nylon	Intensive nylon	Intensive nylon	มาตรฐาน UL94V0
สภาพแวดล้อมการทำงาน	-40℃~+80℃, RH35~85%	-40℃~+80℃, RH35~85%	-40℃~+80℃, RH35~85%	-
