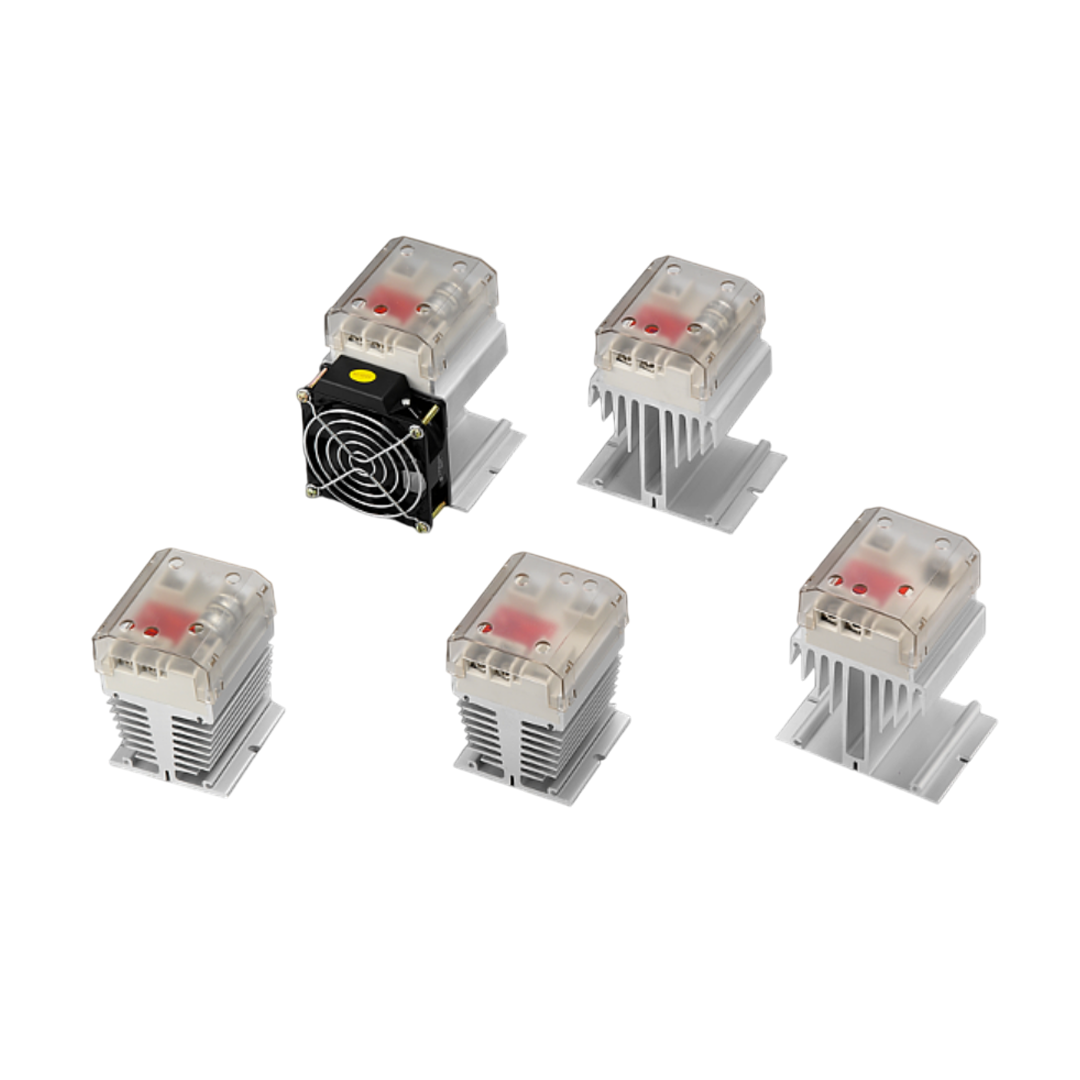

Solid State Module (SSR) FOTEK ASR-F-60AA Standard Type AC to AC

FOTEK Solid State Module (SSR) – Standard Type AC to AC

• รุ่น SSR Standard Type AC to AC เป็น Solid State Relay (SSR) ที่ใช้สำหรับการควบคุมการจ่ายไฟจาก AC (Alternating Current) ไปยัง AC อีกประเภทหนึ่ง โดยมักจะใช้ในระบบที่ต้องการควบคุมการจ่ายไฟที่มีคุณสมบัติการทำงานที่เสถียรและแม่นยำ โดยไม่ต้องใช้กลไกเคลื่อนไหว
• ประเภท: SSR Standard Type AC to AC
• Input (ควบคุม): AC 90–480V หรือ AC 48V–240V ขึ้นอยู่กับรุ่น
• Output (โหลด): AC 90–480V หรือ AC 48V–240V ขึ้นอยู่กับรุ่น
• กระแสโหลดสูงสุด: 25A, 40A, 60A, 80A ขึ้นอยู่กับรุ่น
• การใช้งาน: ใช้ในการควบคุมการจ่ายไฟในระบบ AC to AC โดยไม่ต้องใช้การแปลงเป็น DC
• ฟังก์ชัน: ใช้ Zero Cross Detection เพื่อการสลับการจ่ายไฟที่ราบรื่นและแม่นยำ

การติดตั้ง

• SSR ควรติดตั้งในพื้นที่ที่มีการระบายอากาศดี เพื่อป้องกันการสะสมของความร้อนจากการทำงาน
• ใช้ Heatsink หรือ แผ่นระบายความร้อน เพื่อเพิ่มประสิทธิภาพการระบายความร้อน
• หากมีการใช้งานต่อเนื่องหรือในโหลดสูง ควรใช้ Cooling Fan เพื่อลดความร้อนที่เกิดจากการทำงานของ SSR
• ควรติดตั้งในตำแหน่งที่สามารถตรวจสอบการทำงานและการระบายความร้อนได้อย่างสะดวก

หลักการทำงาน

• เมื่อจ่ายไฟ AC ที่ขา 1 และ 2 (L และ N) → SSR จะทำการควบคุมการจ่ายไฟ AC จากขา 3 และ 4 (L และ N) ไปยังโหลด
• ใช้ Zero Cross Detection ในการตรวจจับจุดที่ไฟฟ้า AC เปลี่ยนทิศทาง เพื่อให้การเปิด/ปิดการจ่ายไฟเกิดขึ้นที่จุด Zero Cross ทำให้การสลับการจ่ายไฟมีความราบรื่นและไม่มีการเกิดแรงดันกระชาก (Surge)
• SSR Standard Type AC to AC ใช้เทคโนโลยี Triac หรือ Thyristor ในการสลับการจ่ายไฟ
• ควบคุมมอเตอร์ไฟฟ้า: ใช้ในระบบควบคุมมอเตอร์ไฟฟ้าในโรงงานอุตสาหกรรมที่ต้องการควบคุมการทำงานของมอเตอร์โดยไม่ใช้กลไกเคลื่อนไหว
• ควบคุมแสงไฟ: ใช้ในการควบคุมการเปิด-ปิดแสงไฟหรือการควบคุมความสว่างในระบบแสงไฟ
• ควบคุมฮีตเตอร์: ใช้ในการควบคุมการทำงานของฮีตเตอร์ไฟฟ้าในระบบที่ต้องการการควบคุมที่แม่นยำ

ข้อมูลเทคนิค
