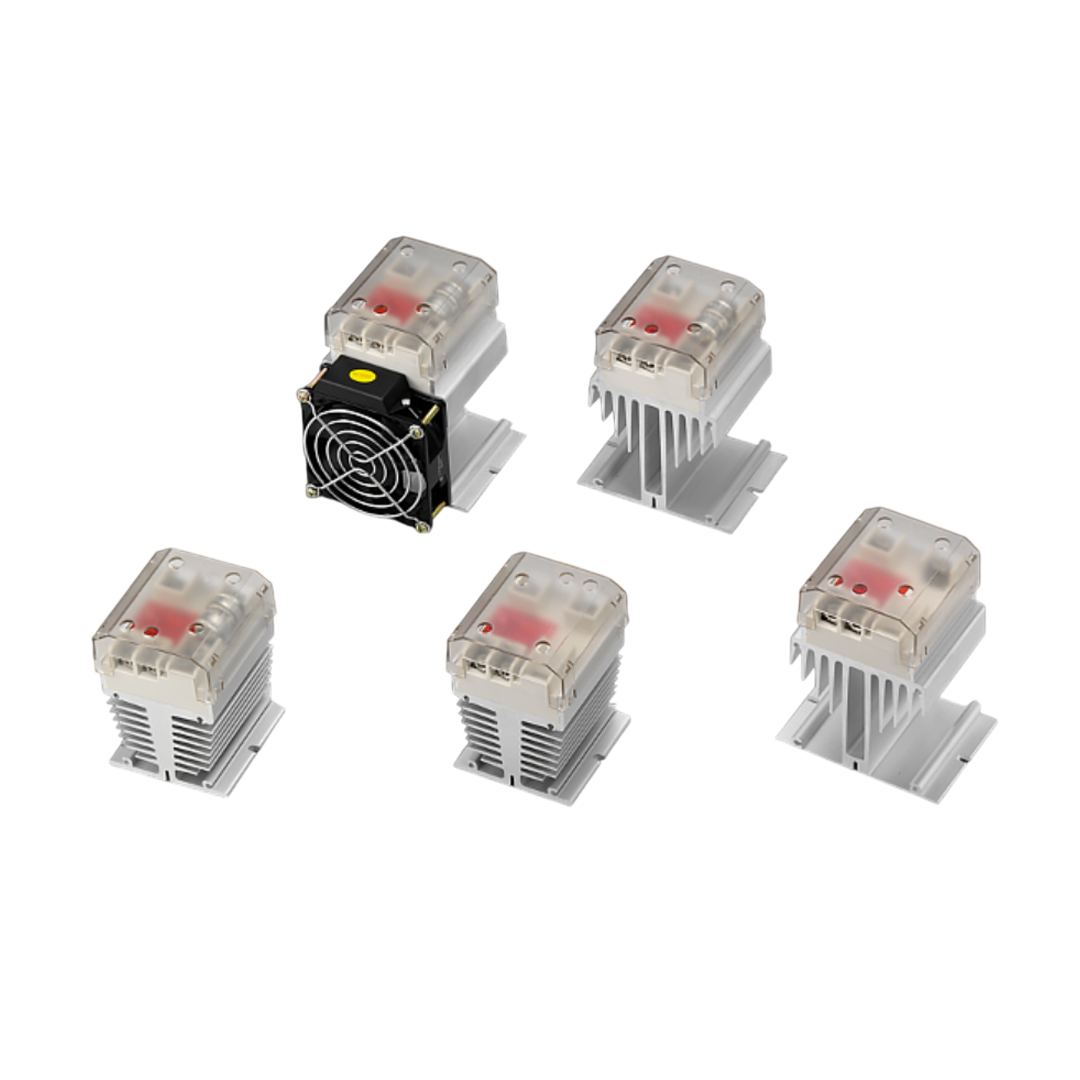

Solid State Module (SSR) FOTEK ASR-60AA Standard Type AC to AC

Name: Solid State Module (SSR) FOTEK ASR-60AA Standard Type AC to AC
Brand: FOTEK
SKU: ASR-60AA Standard Type AC to AC
Price: 3151.29 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

FOTEK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

3,151.29 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Solid State Module (SSR) FOTEK ASR-60AA Standard Type AC to AC

ในยุคที่ระบบควบคุมอัตโนมัติในอุตสาหกรรมต้องการความเสถียรสูง ความเร็วในการตอบสนอง และความปลอดภัยในการทำงาน อุปกรณ์ที่ทำหน้าที่เปิด-ปิดวงจรไฟฟ้าอย่างรวดเร็วโดยไม่เกิดประกายไฟหรือการสึกหรอของชิ้นส่วน จึงกลายเป็นองค์ประกอบสำคัญของระบบนั้น ๆ หนึ่งในอุปกรณ์ที่โดดเด่นและได้รับความนิยมอย่างกว้างขวางคือ Solid State Relay (SSR) หรือที่เรียกกันว่า "โซลิดสเตตรีเลย์" จากแบรนด์ FOTEK

เปรียบเทียบราคา Solid State Module (SSR) ตัวอื่นๆ

คุณสมบัติ

FOTEK Solid State Module (SSR) – Standard Type AC to AC

รุ่นนี้เป็น Solid State Relay (SSR) ที่ออกแบบมาเพื่อควบคุมการจ่ายไฟ AC โดยการรับสัญญาณควบคุมไฟ AC เข้าและส่งออกไฟ AC ซึ่งมักใช้ในระบบไฟฟ้าที่ต้องการการควบคุมการเปิด-ปิดในโหลดไฟฟ้า AC เช่น ฮีตเตอร์, มอเตอร์, และอุปกรณ์อื่น ๆ ที่ใช้ไฟ AC
ประเภท: SSR Standard Type AC → AC
Output (โหลด): AC 90–480V
กระแสโหลดสูงสุด: 25A, 40A, 60A, 80A ขึ้นอยู่กับรุ่น
รองรับการใช้งาน: เหมาะสำหรับควบคุมโหลด Resistive (ฮีตเตอร์), Inductive (มอเตอร์), หรืออุปกรณ์ไฟฟ้าอื่น ๆ ที่ใช้ไฟ AC

ข้อมูลเฉพาะ

การติดตั้ง

ตัว SSR สามารถติดตั้งได้บน แผงโลหะ หรือ Heatsink เพื่อช่วยระบายความร้อนจากการทำงานของ SSR
ควรติดตั้งใน ตู้ควบคุม หรือพื้นที่ที่มีการระบายอากาศดี
Heatsink หรือ แผ่นระบายความร้อน ควรติดตั้งเพื่อเพิ่มประสิทธิภาพในการระบายความร้อนและยืดอายุการใช้งานของ SSR
ควรตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางทางการไหลเวียนของอากาศรอบ ๆ SSR โดยเฉพาะในส่วนที่มีการระบายความร้อน

หลักการทำงาน

เมื่อจ่ายไฟ AC 90–480V ที่ขา 1 และ 2 → SSR จะเปิดวงจรให้ไฟ AC จากขา 1 และ 2 ไหลไปยังขา 3 และ 4 ซึ่งจะไปยังโหลด
หากไม่มีการจ่ายไฟ AC ที่ขา 1 และ 2 → SSR จะไม่เปิดวงจรและไม่จ่ายไฟ AC ไปยังโหลด
ในการทำงานของ SSR นี้จะมีการควบคุมการจ่ายไฟ AC จากสัญญาณควบคุม AC ที่เข้ามาเพื่อเปิด-ปิดวงจรไฟฟ้า
ควบคุมฮีตเตอร์ไฟฟ้า เช่น ฮีตเตอร์เตาอบที่ใช้ไฟ AC
ควบคุมมอเตอร์ไฟฟ้า ในเครื่องจักรที่ใช้ไฟ AC
ควบคุมแสงไฟ ในอุปกรณ์หรือระบบต่าง ๆ ที่ต้องการการควบคุมไฟ AC

ข้อมูลทางเทคนิค

ข้อมูลเทคนิค

รายการ	DC to AC Type (ASR)	AC to AC Type (ASR)	Linear Control Type (ACR)
ประเภท	ASR	ASR	ACR
แรงดันเข้า (Input voltage)	4 ~ 32 VDC	80 ~ 250 VAC	4 ~ 20 mA
แรงดันตัด (Turn off voltage)	<3.5 VDC	<40 VAC	-
กระแสทริกเกอร์ (Trigger current)	≤12.0 mA	≤1.0 VA	-
วิธีควบคุม (Control method)	Zero cross	Zero cross	Phase control
เวลาตอบสนอง (Response time)	8.3 ms (60Hz)	8.3 ms (60Hz)	1 ms max.
กระแสรั่วไหล (Leakage current)	≤5 mA	≤5 mA	≤5 mA
ความทนแรงดันกระชาก (Input immunity)	2KV (EN61000-4-4)	2KV (EN61000-4-4)	2KV (EN61000-4-4)
ความแข็งแรงฉนวน (Isolation strength)	4KV rms (EN60950/VDE0805)	4KV rms (EN60950/VDE0805)	4KV rms (EN60950/VDE0805)
ความต้านทานฉนวน (Insulation strength)	100MΩ/500VDC	100MΩ/500VDC	100MΩ/500VDC
วัสดุขั้วต่อ (Terminal material)	Intensive nylon (UL94V0)	Intensive nylon (UL94V0)	Intensive nylon (UL94V0)
สภาพแวดล้อม (Circumstance)	-40℃~+80℃, RH35~85%	-40℃~+80℃, RH35~85%	-40℃~+80℃, RH35~85%
