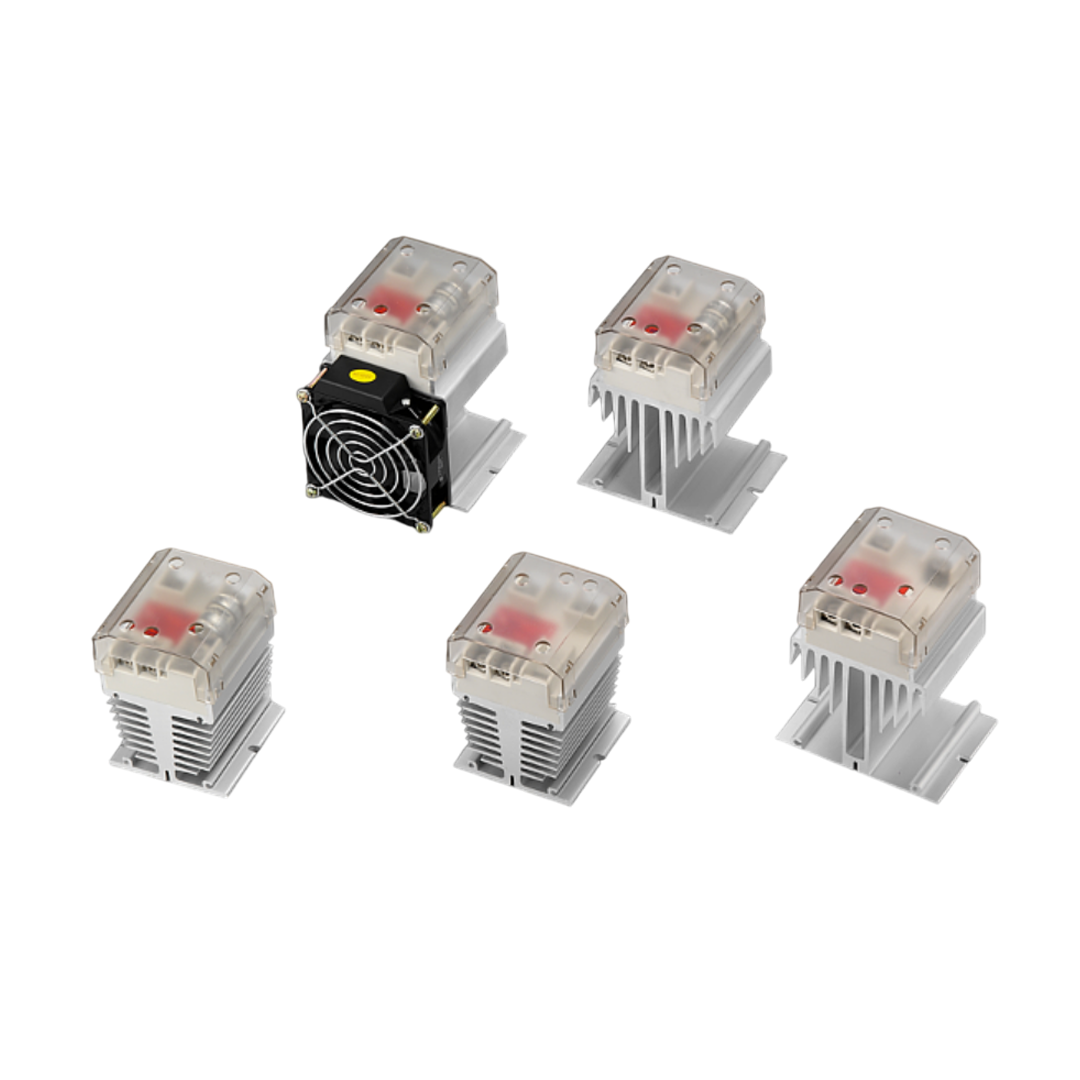

Solid State Module (SSR) FOTEK ASR-40DA Standard Type DC to AC

FOTEK Solid State Module (SSR) – Standard Type DC to AC

• รุ่นนี้เป็นโซลิดสเตตรีเลย์ที่ออกแบบมาเพื่อควบคุมการเปิด-ปิดไฟฟ้า AC โดยใช้สัญญาณควบคุม DC ซึ่งเหมาะสำหรับการใช้งานในระบบที่ต้องการควบคุมการจ่ายไฟ AC โดยมีการควบคุมผ่าน ไฟ DC สำหรับใช้งานกับโหลด Resistive หรือ Inductive เช่น ฮีตเตอร์ หรือมอเตอร์
• ประเภท: SSR Standard Type DC → AC
• Input (ควบคุม): DC 3–32V
• Output (โหลด): 90–480VAC
• กระแสโหลดสูงสุด: 25A, 40A, 60A, 80A ขึ้นอยู่กับรุ่น
• รองรับการใช้งาน: เหมาะสำหรับควบคุมโหลด Resistive (ฮีตเตอร์), Inductive (มอเตอร์), หรืออุปกรณ์ไฟฟ้าอื่น ๆ ที่ใช้ไฟ AC

การติดตั้ง

• ตัว SSR สามารถติดตั้งได้บน แผงโลหะ หรือ Heatsink เพื่อระบายความร้อนที่เกิดขึ้นระหว่างการทำงาน
• ควรติดตั้งใน ตู้ควบคุม หรือพื้นที่ที่มีการระบายอากาศดี เพื่อป้องกันความร้อนสะสม
• ตรวจสอบให้แน่ใจว่าไม่มีการปิดกั้นพัดลมหรือช่องระบายความร้อน
• Heatsink หรือ แผ่นระบายความร้อน ควรติดตั้งเพื่อเพิ่มประสิทธิภาพในการระบายความร้อน

หลักการทำงาน

• เมื่อจ่ายไฟ DC 3–32V ที่ขา 1 และ 2 → SSR จะทำการเปิดวงจรและทำให้ไฟ AC 90–480V จากขา 3 ไหลไปยังขา 4 ไปยังโหลด
• หากไม่มีการจ่ายไฟ DC ที่ขา 1 และ 2 → SSR จะไม่เปิดวงจรและไม่จ่ายไฟ AC ไปยังโหลด
• ตัว SSR นี้จะทำงานโดยการควบคุมการจ่ายไฟจากแหล่งจ่ายไฟ DC ที่ควบคุมการเปิด-ปิดการไหลของไฟฟ้า AC
• ควบคุมฮีตเตอร์ไฟฟ้า เช่น ฮีตเตอร์เตาอบที่ใช้ไฟ AC
• ควบคุมมอเตอร์ไฟฟ้า ในเครื่องจักรที่ใช้ไฟ AC
• ควบคุมแสงไฟ ในอุปกรณ์หรือระบบต่าง ๆ ที่ต้องการการควบคุมไฟ AC

ข้อมูลเทคนิค
