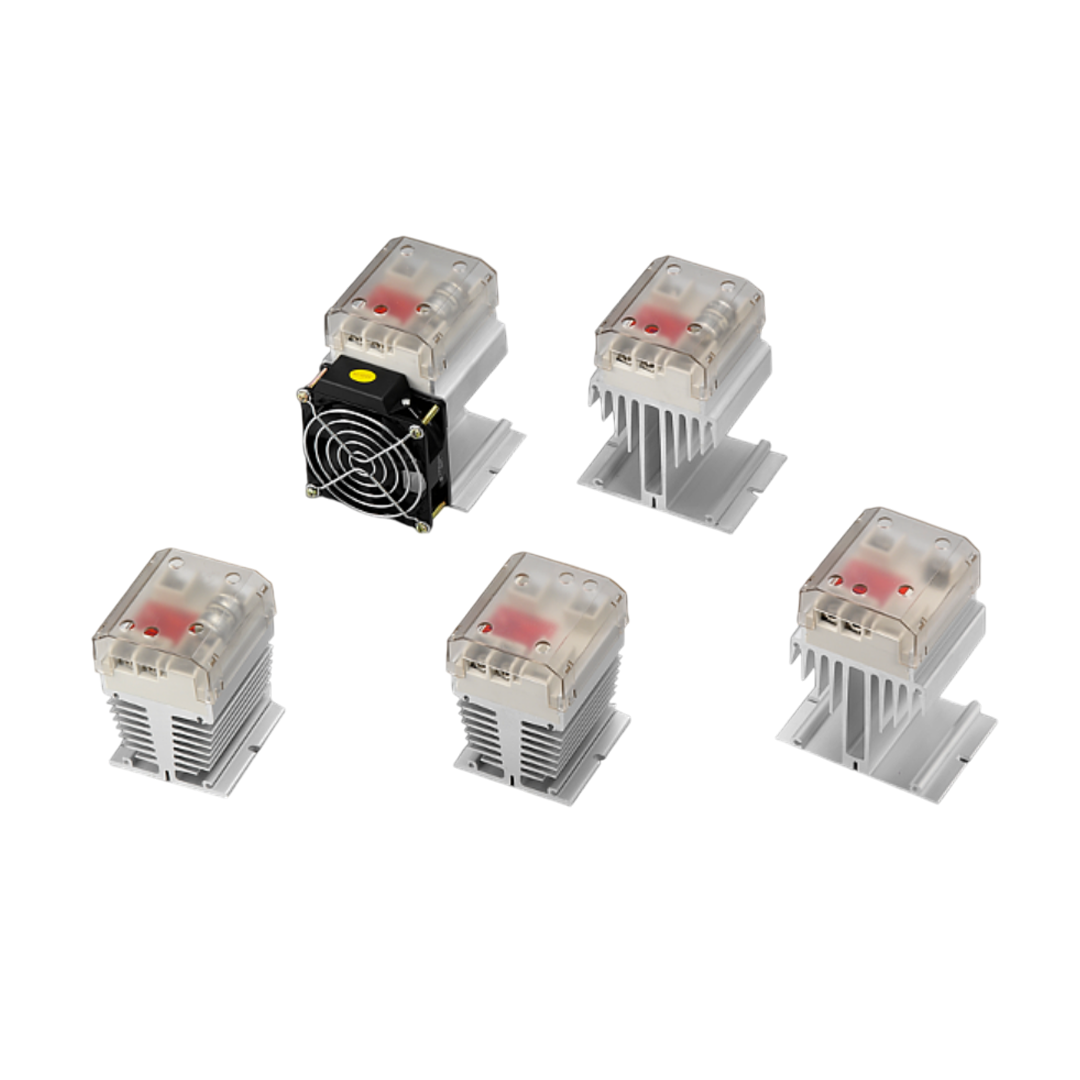

Solid State Module (SSR) FOTEK ACR-80LA+ Standard Type-Linear Control SCR (Cooling Fan)

FOTEK Solid State Module (SSR) – Standard Type Linear Control SCR (Cooling Fan)

• รุ่นนี้เป็น Solid State Relay (SSR) ที่ใช้ Linear Control SCR (Silicon-Controlled Rectifier) ซึ่งมาพร้อม Cooling Fan เพื่อช่วยในการระบายความร้อนจากการทำงานที่มีโหลดไฟฟ้าคงที่และต่อเนื่อง ช่วยให้การควบคุมการจ่ายไฟในระบบ AC มีประสิทธิภาพสูงและสามารถใช้งานได้ในสภาวะที่ต้องการการควบคุมอย่างแม่นยำ เช่น การควบคุมฮีตเตอร์ไฟฟ้าและมอเตอร์ที่มีการควบคุมความเร็วแบบต่อเนื่อง
• ประเภท: SSR Standard Type Linear Control SCR (พร้อมพัดลมระบายความร้อน)
• Input (ควบคุม): AC 90–480V หรือ DC ขึ้นอยู่กับรุ่น
• Output (โหลด): AC 90–480V
• กระแสโหลดสูงสุด: 25A, 40A, 60A, 80A ขึ้นอยู่กับรุ่น
• การระบายความร้อน: ใช้ Cooling Fan ช่วยระบายความร้อน
• รองรับการใช้งาน: เหมาะสำหรับการควบคุมอุปกรณ์ไฟฟ้า AC เช่น ฮีตเตอร์, มอเตอร์ไฟฟ้า, และอุปกรณ์ที่ต้องการการควบคุมแรงดันไฟฟ้า

การติดตั้ง

• ติดตั้ง SSR ในพื้นที่ที่มีการระบายอากาศดี เพื่อให้พัดลมระบายความร้อนได้ผลสูงสุด
• ใช้ Heatsink หรือ แผ่นระบายความร้อน เพื่อเพิ่มประสิทธิภาพการกระจายความร้อนจากการทำงานของ SSR
• ตรวจสอบให้แน่ใจว่า Cooling Fan ทำงานได้ดี และไม่มีสิ่งกีดขวางที่อาจทำให้การระบายความร้อนไม่มีประสิทธิภาพ
• ควรติดตั้ง SSR ในพื้นที่ที่ไม่เสี่ยงต่อการเกิดฝุ่นหรือสิ่งปนเปื้อนที่อาจทำให้พัดลมระบายความร้อนได้ไม่ดี

หลักการทำงาน

• Linear Control SCR ใช้เทคนิคการควบคุมไฟแบบเชิงเส้นโดยการปรับค่าของ SCR เพื่อให้ได้กำลังไฟที่คงที่และต่อเนื่อง ซึ่งช่วยให้การควบคุมการจ่ายไฟมีความแม่นยำ
• เมื่อจ่ายไฟ AC 90–480V ที่ขา 1 และ 2 → SSR จะควบคุมการจ่ายไฟจากขา 3 และ 4 ไปยังโหลดตามการควบคุมที่ต้องการ
• ระบบการควบคุมนี้เหมาะสำหรับการใช้งานที่ต้องการควบคุมกำลังไฟอย่างแม่นยำ เช่น การควบคุมอุณหภูมิของฮีตเตอร์หรือความเร็วของมอเตอร์ไฟฟ้า
• Cooling Fan จะทำงานอย่างต่อเนื่องเพื่อระบายความร้อนที่เกิดจากการทำงานของ SSR ช่วยให้ประสิทธิภาพในการควบคุมและอายุการใช้งานของ SSR ยาวนานขึ้น
• ควบคุมฮีตเตอร์ไฟฟ้า ที่ต้องการการควบคุมอุณหภูมิอย่างแม่นยำ โดยใช้การควบคุมเชิงเส้น
• ควบคุมความเร็วของมอเตอร์ไฟฟ้า โดยการควบคุมแรงดันไฟฟ้าที่จ่ายให้กับมอเตอร์
• ควบคุมแสงไฟหรืออุปกรณ์อื่น ๆ ที่ต้องการการควบคุมกำลังไฟแบบเชิงเส้น
• ใช้งานในระบบที่มีการใช้งานต่อเนื่อง: เช่น อุตสาหกรรมที่ต้องการการควบคุมการจ่ายไฟแบบต่อเนื่อง

ข้อมูลเทคนิค
