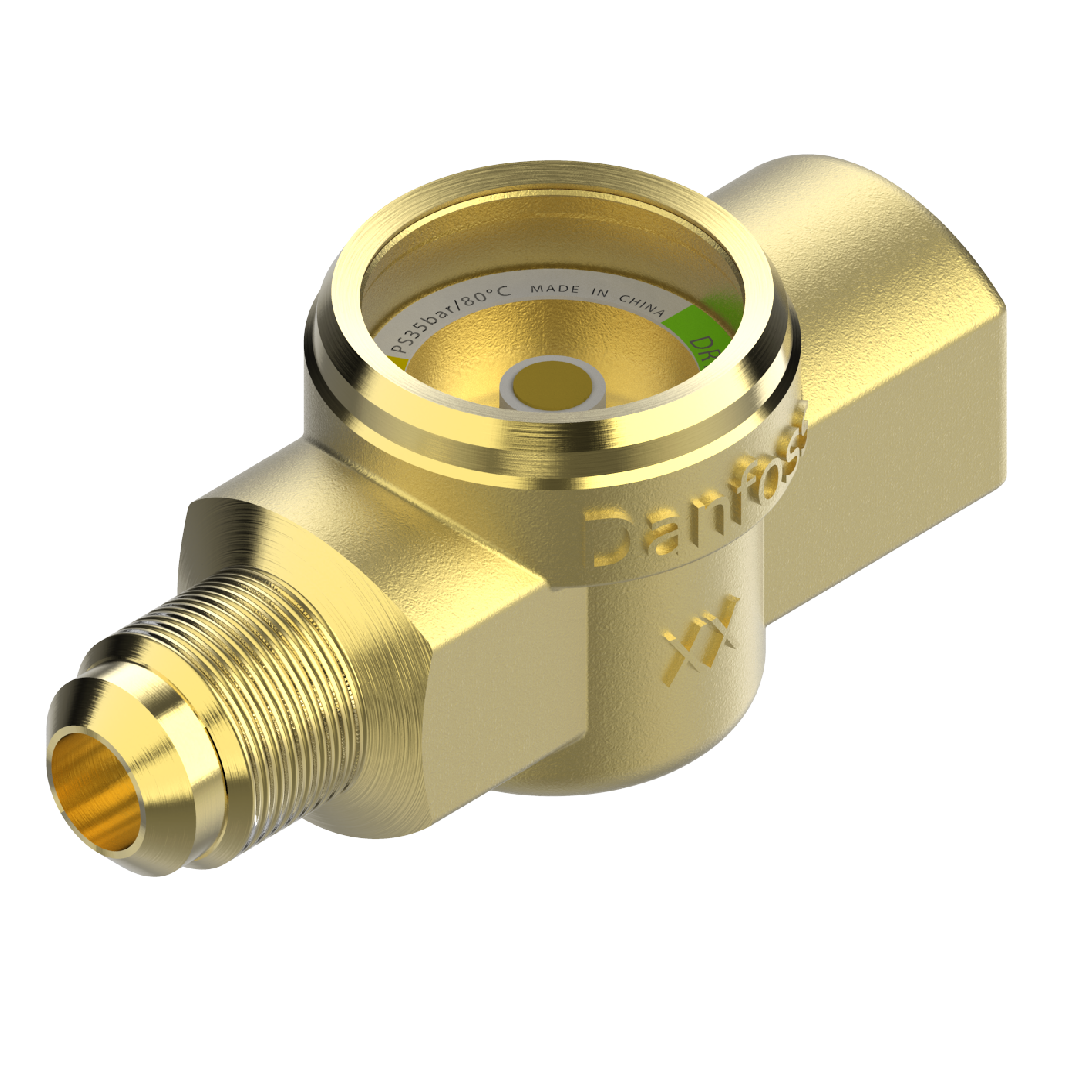

Sight Glass Danfoss 014-0172

Sight glass Danfoss ชนิด SG และ SGP

อุปกรณ์ป้องกันระบบทำความเย็น Sight glass ยี่ห้อ Danfoss ชนิด SG/SGP ติดตั้งอยู่หลังดรายเออร์กรองในท่อของเหลวของระบบทำความเย็น และในคอมเพรสเซอร์โดยใช้แบบเชื่อมต่อซ็อกเก็ต เพื่อสังเกตการเปลี่ยนแปลงสถานะของสารทำความเย็น (ของเหลว/ไอ) และเพื่อแสดงระดับความชื้นด้วยสี

คุณสมบัติ Sight glass Danfoss ชนิด SG และ SGP

• มีให้เลือกทั้งแบบเชื่อมต่อแฟลร์, บัดกรี และซ็อกเก็ต ทั้งแบบมีและไม่มีตัวแสดงความชื้น
• ช่องมองขนาดใหญ่เพื่อการมองเห็นที่ดีขึ้น
• ตัวแสดงสีที่มีความแม่นยำสูง
• ให้การระบุสภาวะของระบบได้อย่างแม่นยำ
• ง่ายต่อการแสดงระดับของเหลวและน้ำมันด้วยลูกลอยของชนิดซ็อกเก็ต
• ทนทานต่อการกัดกร่อนได้ดีเยี่ยมด้วยการทดสอบสเปรย์น้ำเกลือ 2000 ชั่วโมงสำหรับวัสดุทองเหลืองตามข้อกำหนด ASTM B117
• ได้รับการรับรอง UL เป็นไปตามข้อกำหนด Pressure Equipment Directive 2014/68/EU

Sight glass Danfoss ชนิด SG และ SGP

ตัวแสดงสถานะความชื้นประกอบด้วยส่วนประกอบที่ไวต่อความชื้น ซึ่งจะเปลี่ยนสีจากเขียวเป็นเหลืองตามปริมาณความชื้น PPM ในระบบ

ค่าภายใต้ "เขียว/แห้ง" ถือเป็นสภาวะที่สมบูรณ์แบบ หมายถึงการป้องกันอย่างเต็มที่จากผลกระทบที่เป็นอันตรายจากความชื้น

หากสีเขียวเริ่มจางลง แสดงว่าปริมาณความชื้นกำลังเข้าสู่ระดับวิกฤต

หากสีเปลี่ยนเป็นสีเหลือง ถือเป็นสัญญาณที่ชัดเจนว่าความสามารถของดรายเออร์กรองได้เกินขีดจำกัดแล้ว และควรเปลี่ยนโดยเร็วที่สุด

หากสภาวะการทำงานของระบบเป็นปกติ ของเหลวทำความเย็นจะปรากฏเป็นของเหลวผ่านกระจกของตัวแสดงสถานะ การมีอยู่ของฟองอากาศบ่งชี้ถึงการลดความเย็นยวดยิ่ง (lack of subcooling) และการขาดแคลนสารทำความเย็น

เมื่อเริ่มการทำงาน สีของส่วนประกอบที่ไวต่อความชื้นอาจเป็นสีเหลือง เนื่องจากการสัมผัสกับความชื้นในอากาศ หรือเนื่องจากความชื้นในวงจร เมื่อดรายเออร์กรองลดความชื้นของสารทำความเย็นกลับสู่ระดับที่ยอมรับได้ สีของตัวแสดงสถานะจะเปลี่ยนเป็นสีเขียวอีกครั้ง นี่เป็นหลักฐานว่าสมดุลได้รับการฟื้นฟูแล้ว หากสีเหลืองยังคงอยู่ จะต้องดำเนินการเพื่อกำจัดความชื้น เมื่อส่วนประกอบที่ไวต่อความชื้นเปลี่ยนเป็นสีเขียวอีกครั้งเท่านั้น จึงจะเป็นหลักฐานว่ามาตรการที่นำมาใช้ได้ผล
