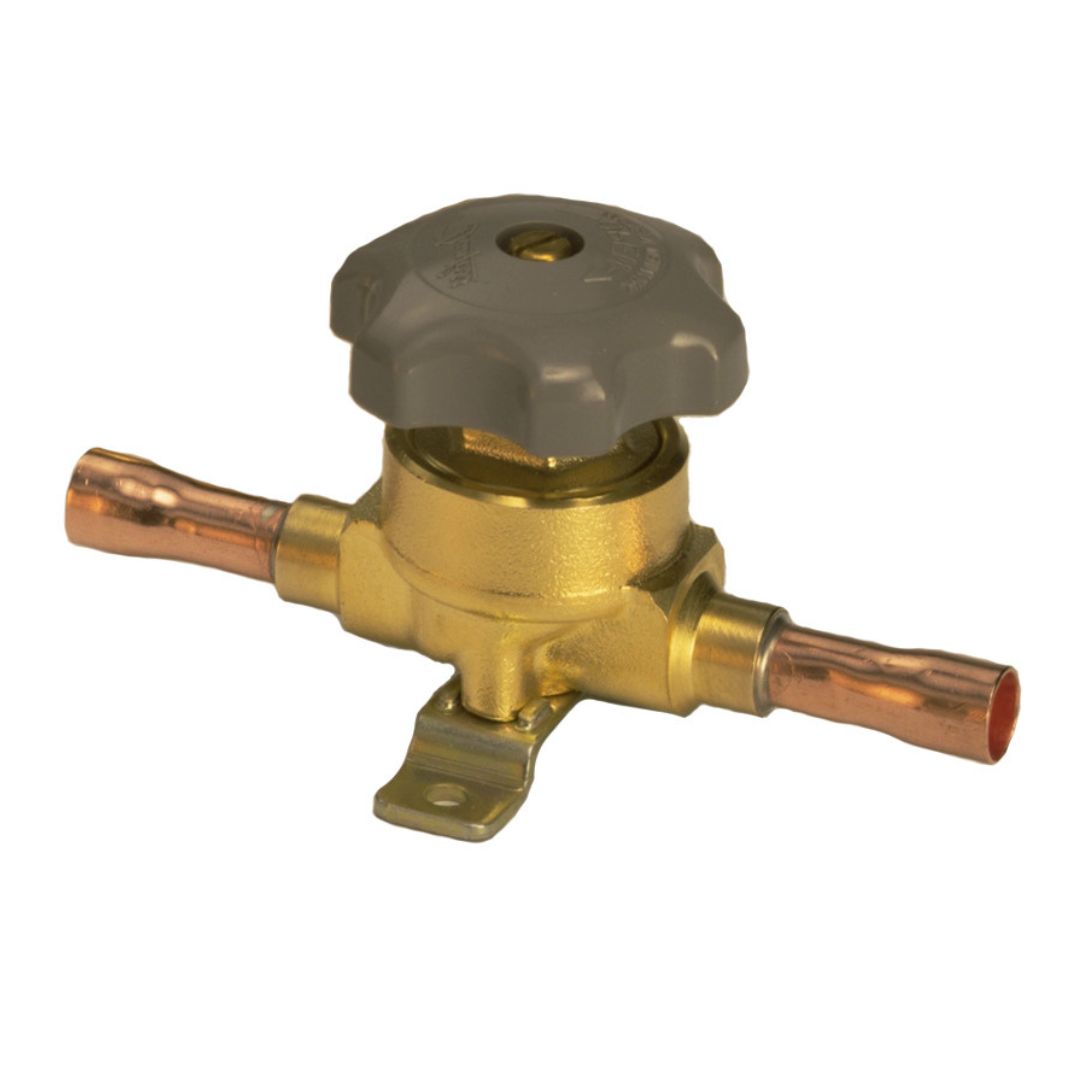

Shut-off Diaphragm Valve Danfoss, BML 6s Connection 45017 lnch Code 009G0202

Shut-off Diaphragm Valve Danfoss, BML 6s Connection 45017 lnch Code 009G0202 วาล์วไดอะแฟรม Danfoss รุ่น BML 6s รหัส 009G0202 ขนาดข้อต่อ 45017 นิ้ว ออกแบบมาโดยเฉพาะสำหรับการควบคุมการไหลเวียนของสารทำความเย็นในจุดที่ต้องการความละเอียดอ่อนสูง ด้วยมาตรฐานการผลิตระดับสากลของ Danfoss แผ่นไดอะแฟรมจึงมีความยืดหยุ่นสูงและทนต่อแรงฉีกขาด สามารถตัดต่อวงจรน้ำยาได้อย่างแม่นยำ ป้องกันการเกิดฟองอากาศในระบบท่อส่งได้อย่างมีประสิทธิภาพ โครงสร้างวาล์วภายนอกเคลือบสารป้องกันสนิมและการกัดกร่อน ช่วยลดภาระการบำรุงรักษาของช่างผู้เชี่ยวชาญ เป็นชิ้นส่วนคุณภาพที่วิศวกรเลือกใช้เพื่อความมั่นใจในระยะยาว

คุณสมบัติ

• วาล์วตัดการไหลขนาดกะทัดรัด Danfoss รหัส 009G0202 พิกัดการใช้งาน BML 6s
• ระบบข้อต่อ 45017 lnch ตอบโจทย์การติดตั้งในพื้นที่แคบหรือมีข้อจำกัดได้อย่างดี
• เทคโนโลยีการซีลด้วยไดอะแฟรมช่วยรักษาแรงดันในท่อให้คงที่ตลอดเวลาการทำงาน
• รองรับสารทำความเย็นได้หลากหลายประเภทตามมาตรฐานการจัดการสิ่งแวดล้อมสากล
• ยืดอายุการใช้งานระบบท่อด้วยชิ้นส่วนที่ผ่านการทดสอบความทนทานอย่างเข้มงวด

ข้อมูลจำเพาะ

• วาล์วหยุดการไหลในกลุ่ม BML 6s เหมาะกับงานที่มีพื้นที่จำกัด
• ขนาดข้อต่อเข้าท่อ 45017 lnch รองรับการบัดกรีที่แน่นหนา
• รหัส 009G0202 เป็นวาล์วที่ใช้กลไกการปิดกั้นแบบไร้แรงเสียดทาน
• ลดโอกาสการเกิดหยดน้ำเกาะรอบตัวเรือนเมื่อทำงานในสภาวะอุณหภูมิติดลบ
• กลไกมือหมุนเปิด-ปิดตอบสนองไว ไม่ต้องออกแรงหมุนมากเกินไป

Gross weight	0.282 Kg
Net weight	0.24 Kg
Volume	0.704 Liter
EAN	5702422020738
Approval	C UL US LISTED EAC LLC CDC TYSK
Body material	Brass
Connection material	Copper
Cv value [gal/min]	0.35 gal/min
Direction	Straightway
EN13463-3 ignit. source assess	Yes
Equipment	Handwheel
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection type	Solder extended ends, ODF
Inlet size [in]	1/4 in
Kv value [m³/h]	0.3 m³/h
Lubricants compatibility	Oilfree applications
Max. test pressure [bar]	36.4 bar
Max. test pressure [psig]	528 psig
Max. Working Pressure [bar]	28 bar
Max. Working Pressure [psig]	406 psig
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder extended ends, ODF
Outlet size [in]	1/4 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product accessories	BM/GBC valve accessories
Product group	Shut-off and regulating valves
Product Name Description	Shut-off diaphragm valve
Quantity per packing format	20 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1234yf R1270 R134a R22/R407C R290 R450A R513A R600 R600a R407H R449B R515B R516A R1234ze(E) R404A/R507A
SCIP dossier no.	39a55314-7dd3-4133-963f-63cfcc6269ba
Serviceable	BM/GBC valve spare parts
Temperature range [°C] [max]	100 °C
Temperature range [°C] [min]	-55 °C
Temperature range [°F] [max]	212 °F
Temperature range [°F] [min]	-67 °F
Type	BML 6s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R134a R22 404A R407C R407H R449B R450A R507A R513A R515B R516A
Working range [bar] [max]	21 bar
Working range [bar] [min]	-1 bar
Working range [psig] [max]	304 psig
Working range [psig] [min]	-14 psig

ข้อมูลทางเทคนิค

• รูปทรงวาล์วมีความกะทัดรัด ช่วยประหยัดพื้นที่ในการติดตั้งสำหรับตู้แช่เย็นหรือห้องเย็นขนาดเล็ก
• แผ่นไดอะแฟรมได้รับการพัฒนาให้ทนทานต่อแรงกระแทกของของเหลวในท่อส่งได้อย่างยอดเยี่ยม
• ไม่ก่อให้เกิดปัญหาความดันตกคร่อมที่มากเกินไปจนส่งผลกระทบต่อประสิทธิภาพการทำความเย็น
• ตอบสนองต่อการสั่งการเพื่อควบคุมปริมาณการไหลเวียนของน้ำยาแอร์ได้อย่างรวดเร็วทันใจ
• ชิ้นส่วนพลาสติกบริเวณพวงมาลัยทนทานต่อรังสีความร้อนและสภาพแวดล้อมการทำงานที่สมบุกสมบัน

เอกสารข้อมูล

Shut-off Diaphragm Valve Danfoss, BML 6s Connection 45017 lnch Code 009G0202 Data Sheet
