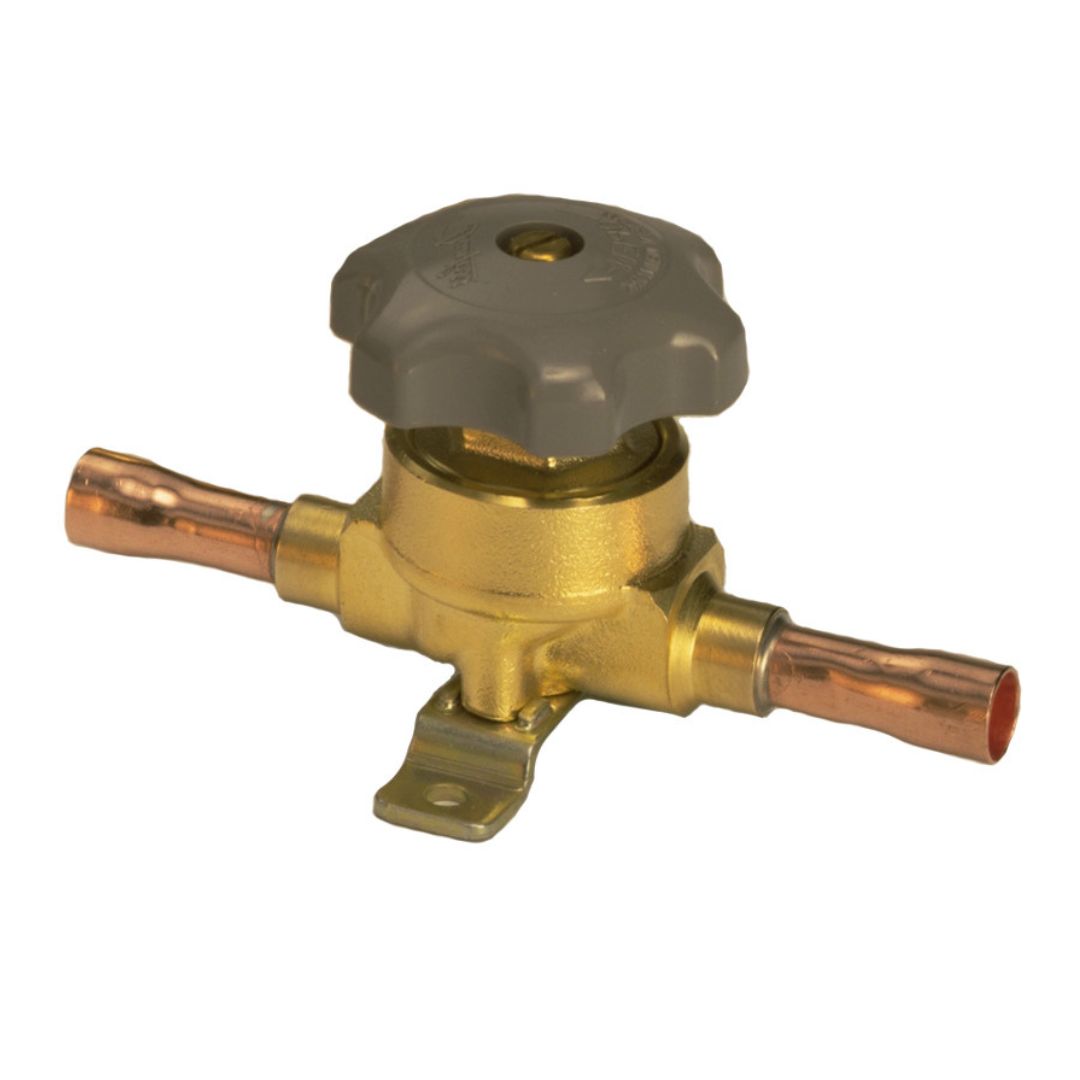

Shut-off Diaphragm Valve Danfoss, BML 22s Connection 45145 lnch Code 009G0291

Shut-off Diaphragm Valve Danfoss, BML 22s Connection 45145 lnch Code 009G0291 วาล์วเปิด-ปิดแบบไดอะแฟรม Danfoss รุ่น BML 22s รหัส 009G0291 ขนาดข้อต่อ 45145 นิ้ว ถูกออกแบบมาเพื่อระบบทำความเย็นและระบบปรับอากาศที่ต้องการมาตรฐานความปลอดภัยสูงสุด นวัตกรรมแผ่นไดอะแฟรมของแดนฟอสส์ช่วยป้องกันการรั่วซึมของสารทำความเย็นได้อย่างสมบูรณ์แบบโดยไม่ต้องใช้ปะเก็นแกนวาล์ว วัสดุคุณภาพสูงทนทานต่อแรงดันและการกัดกร่อน ช่วยควบคุมทิศทางการไหลของของเหลวและก๊าซร้อนได้อย่างแม่นยำและราบรื่น การหมุนพวงมาลัยเปิดปิดทำได้ง่ายและนุ่มนวล เป็นอุปกรณ์สำคัญที่ช่วยยืดอายุการใช้งานของระบบทำความเย็นในอุตสาหกรรมได้อย่างมีประสิทธิภาพ

คุณสมบัติ

• วาล์วไดอะแฟรมแบบมือหมุนจากแบรนด์ Danfoss รหัส 009G0291 รุ่น BML 22s
• ออกแบบมาเพื่อการเปิดปิดระบบทำความเย็นได้อย่างสนิทและแม่นยำสูงสุด
• มาพร้อมการเชื่อมต่อขนาด 45145 lnch ทนทานต่อแรงดันสูงในสายท่อ
• โครงสร้างซีลป้องกันการรั่วซึมของสารทำความเย็นได้อย่างมีประสิทธิภาพ
• เหมาะสำหรับการติดตั้งเพื่อตัดต่อวงจรในท่อของเหลว ท่อดูด และท่อก๊าซร้อน

ข้อมูลจำเพาะ

• วาล์วปิด-เปิดแบบไดอะแฟรม ออกแบบมาสำหรับรุ่น BML 22s อย่างเฉพาะเจาะจง
• รองรับขนาดการเชื่อมต่อ 45145 lnch ตามมาตรฐานของแบรนด์
• รหัสสินค้า 009G0291 เหมาะสำหรับใช้งานในระบบทำความเย็นเชิงพาณิชย์
• โครงสร้างวาล์วป้องกันการรั่วซึมของน้ำยาแอร์ออกสู่ภายนอกได้อย่างสมบูรณ์
• พวงมาลัยหมุนปรับทิศทางการไหลถูกออกแบบให้จับถนัดมือและทนทานต่อสภาพแวดล้อม

Gross weight	0.902 Kg
Net weight	0.902 Kg
Volume	1.615 Liter
EAN	5702422047919
Approval	C UL US LISTED EAC LLC CDC TYSK
Body material	Brass
Connection material	Copper
Cv value [gal/min]	3.35 gal/min
Direction	Straightway
EN13463-3 ignit. source assess	Yes
Equipment	Handwheel
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection type	Solder extended ends, ODF
Inlet size [in]	7/8 in
Inlet size [mm]	22 mm
Kv value [m³/h]	2.9 m³/h
Lubricants compatibility	Oilfree applications
Max. test pressure [bar]	36.4 bar
Max. test pressure [psig]	528 psig
Max. Working Pressure [bar]	28 bar
Max. Working Pressure [psig]	406 psig
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder extended ends, ODF
Outlet size [in]	7/8 in
Outlet size [mm]	22 mm
Packing format	Multi pack
PED category	Art. 4, par. 3
Product accessories	BM/GBC valve accessories
Product group	Shut-off and regulating valves
Product Name Description	Shut-off diaphragm valve
Quantity per packing format	12 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1234yf R1270 R134a R22/R407C R290 R450A R513A R600 R600a R407H R449B R515B R516A R1234ze(E) R404A/R507A
SCIP dossier no.	39a55314-7dd3-4133-963f-63cfcc6269ba
Serviceable	BM/GBC valve spare parts
Temperature range [°C] [max]	100 °C
Temperature range [°C] [min]	-55 °C
Temperature range [°F] [max]	212 °F
Temperature range [°F] [min]	-67 °F
Type	BML 22s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R134a R22 R404A R407C R407H R449B R450A R507A R513A R515B R516A
Working range [bar] [max]	21 bar
Working range [bar] [min]	-1 bar
Working range [psig] [max]	304 psig
Working range [psig] [min]	-14 psig

ข้อมูลทางเทคนิค

• รองรับการใช้งานร่วมกับสารทำความเย็นกลุ่ม HFC และ HCFC ในระบบอุตสาหกรรมได้อย่างมีประสิทธิภาพ
• ออกแบบมาเพื่อป้องกันการรั่วซึมของสารทำความเย็นด้วยระบบไดอะแฟรมที่ปิดผนึกอย่างสนิท
• โครงสร้างวาล์วผลิตจากวัสดุคุณภาพสูงที่ทนทานต่อการกัดกร่อนจากสภาพแวดล้อมที่รุนแรง
• สามารถรับแรงดันทำงานสูงสุดตามเกณฑ์มาตรฐานความปลอดภัยของระบบทำความเย็นระดับสากล
• กลไกพวงมาลัยหมุนสำหรับการเปิด-ปิดวาล์วได้รับการออกแบบให้ทำงานได้อย่างราบรื่นและแม่นยำ

เอกสารข้อมูล

Shut-off Diaphragm Valve Danfoss, BML 22s Connection 45145 lnch Code 009G0291 Data Sheet
