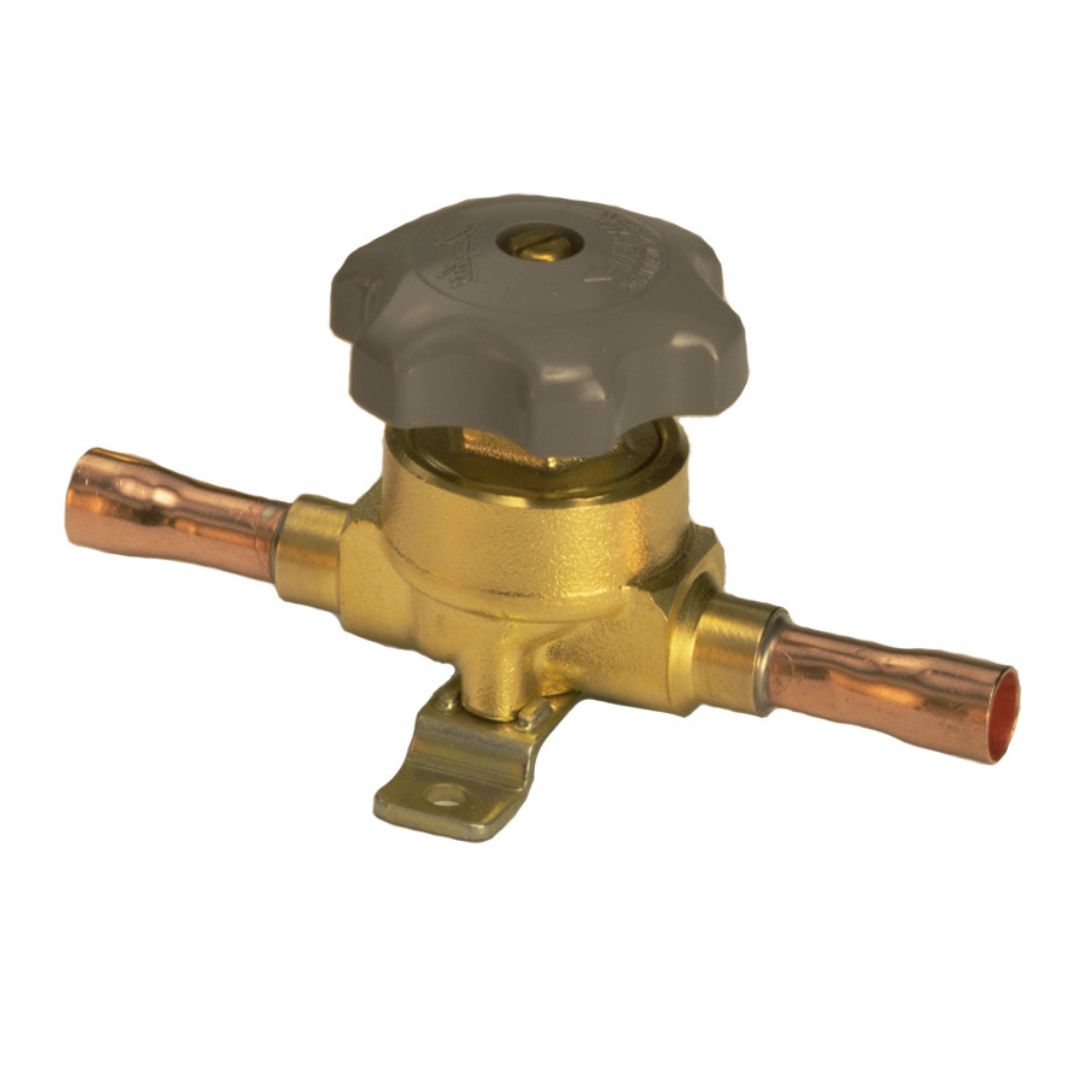

Shut-off Diaphragm Valve Danfoss, BML 15s Connection 45143 lnch Code 009G0262

Shut-off Diaphragm Valve Danfoss, BML 15s Connection 45143 lnch Code 009G0262 สัมผัสประสิทธิภาพการควบคุมของเหลวในระบบทำความเย็นด้วยวาล์วไดอะแฟรม Danfoss รุ่น BML 15s รหัส 009G0262 ข้อต่อ 45143 นิ้ว แบรนด์ชั้นนำที่วิศวกรทั่วโลกไว้วางใจ จุดเด่นของวาล์วรุ่นนี้คือโครงสร้างภายในที่ใช้เทคโนโลยีไดอะแฟรมแยกส่วนที่สัมผัสกับสารทำความเย็นออกจากกลไกภายนอกอย่างเด็ดขาด ตัดปัญหาการรั่วไหลสู่บรรยากาศภายนอก ช่วยให้ระบบสุญญากาศทำงานได้อย่างสมบูรณ์แบบ ทนความร้อนและแรงดันสูง ออกแบบให้มีแรงเสียดทานต่ำขณะบิดใช้งานด้วยมือจับที่กระชับ เหมาะสำหรับการติดตั้งในสายท่อของเหลวและท่อดูดเพื่อความเสถียรสูงสุด

คุณสมบัติ

• ชุดวาล์วเปิดปิดทิศทางน้ำยา Danfoss รุ่น BML 15s รหัสสินค้า 009G0262 ของแท้
• มีระบบไดอะแฟรมคุณภาพสูงช่วยควบคุมการไหลเวียนของระบบแอร์ได้อย่างเสถียร
• รองรับไซส์ข้อต่อ 45143 lnch ที่ช่วยให้การประกอบเข้ากับหน้างานทำได้แน่นหนา
• วัสดุประกอบวาล์วทนต่อความแปรปรวนของอุณหภูมิที่รุนแรงในระบบทำความเย็น
• การหมุนใช้งานพวงมาลัยวาล์วมีความลื่นไหลและใช้แรงน้อยในการควบคุม

ข้อมูลจำเพาะ

• อุปกรณ์วาล์วไดอะแฟรมชนิดปิดสนิท รุ่น BML 15s ประสิทธิภาพสูง
• รูปแบบจุดต่อขนาด 45143 lnch ช่วยให้ติดตั้งเข้ากับท่อระบบได้อย่างกระชับ
• ระบุตรงกับพาร์ทนัมเบอร์ 009G0262 ควบคุมการไหลได้อย่างแม่นยำ
• ชิ้นส่วนภายในทนต่อการกัดกร่อนจากสารทำความเย็นประเภทต่างๆ
• สามารถทำงานภายใต้ความดันสูงสุดที่กำหนดไว้ในระบบปรับอากาศอุตสาหกรรม

Gross weight	0.816 Kg
Net weight	0.815 Kg
Volume	1.615 Liter
EAN	5702422046585
Approval	C UL US LISTED EAC LLC CDC TYSK
Body material	Brass
Connection material	Copper
Cv value [gal/min]	2.54 gal/min
Direction	Straightway
EN13463-3 ignit. source assess	Yes
Equipment	Handwheel
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection type	Solder extended ends, ODF
Inlet size [in]	5/8 in
Inlet size [mm]	16 mm
Kv value [m³/h]	2.2 m³/h
Lubricants compatibility	Oilfree applications
Max. test pressure [bar]	36.4 bar
Max. test pressure [psig]	528 psig
Max. Working Pressure [bar]	28 bar
Max. Working Pressure [psig]	406 psig
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder extended ends, ODF
Outlet size [in]	5/8 in
Outlet size [mm]	16 mm
Packing format	Multi pack
PED category	Art. 4, par. 3
Product accessories	BM/GBC valve accessories
Product group	Shut-off and regulating valves
Product Name Description	Shut-off diaphragm valve
Quantity per packing format	12 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1234yf R1270 R134a R22/R407C R290 R450A R513A R600 R600a R407H R449B R515B R516A R1234ze(E) R404A/R507A
SCIP dossier no.	39a55314-7dd3-4133-963f-63cfcc6269ba
Serviceable	BM/GBC valve spare parts
Temperature range [°C] [max]	100 °C
Temperature range [°C] [min]	-55 °C
Temperature range [°F] [max]	212 °F
Temperature range [°F] [min]	-67 °F
Type	BML 15s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R134a R22 R404A R407C R407H R449B R450A R507A R513A R515B R516A
Working range [bar] [max]	21 bar
Working range [bar] [min]	-1 bar
Working range [psig] [max]	304 psig
Working range [psig] [min]	-14 psig

ข้อมูลทางเทคนิค

• ชิ้นส่วนไดอะแฟรมมีความยืดหยุ่นสูงเป็นพิเศษ ช่วยยืดอายุการใช้งานของรอบการหมุนเปิดปิด
• ทนทานต่ออุณหภูมิของสารทำความเย็นที่มีความผันผวนสูงภายในระบบท่อส่ง
• การออกแบบช่องทางเดินภายในช่วยลดแรงเสียดทานของของไหล ทำให้การไหลเวียนมีความเสถียร
• ขนาดเกลียวและจุดเชื่อมต่อผลิตมาให้สามารถสวมเข้ากับระบบท่อได้อย่างพอดีและแน่นหนา
• วัสดุซีลวาล์วมีคุณสมบัติที่ทนทานต่อน้ำมันหล่อลื่นคอมเพรสเซอร์และไม่เกิดการเสื่อมสภาพง่าย

เอกสารข้อมูล

Shut-off Diaphragm Valve Danfoss, BML 15s Connection 45143 lnch Code 009G0262 Data Sheet
