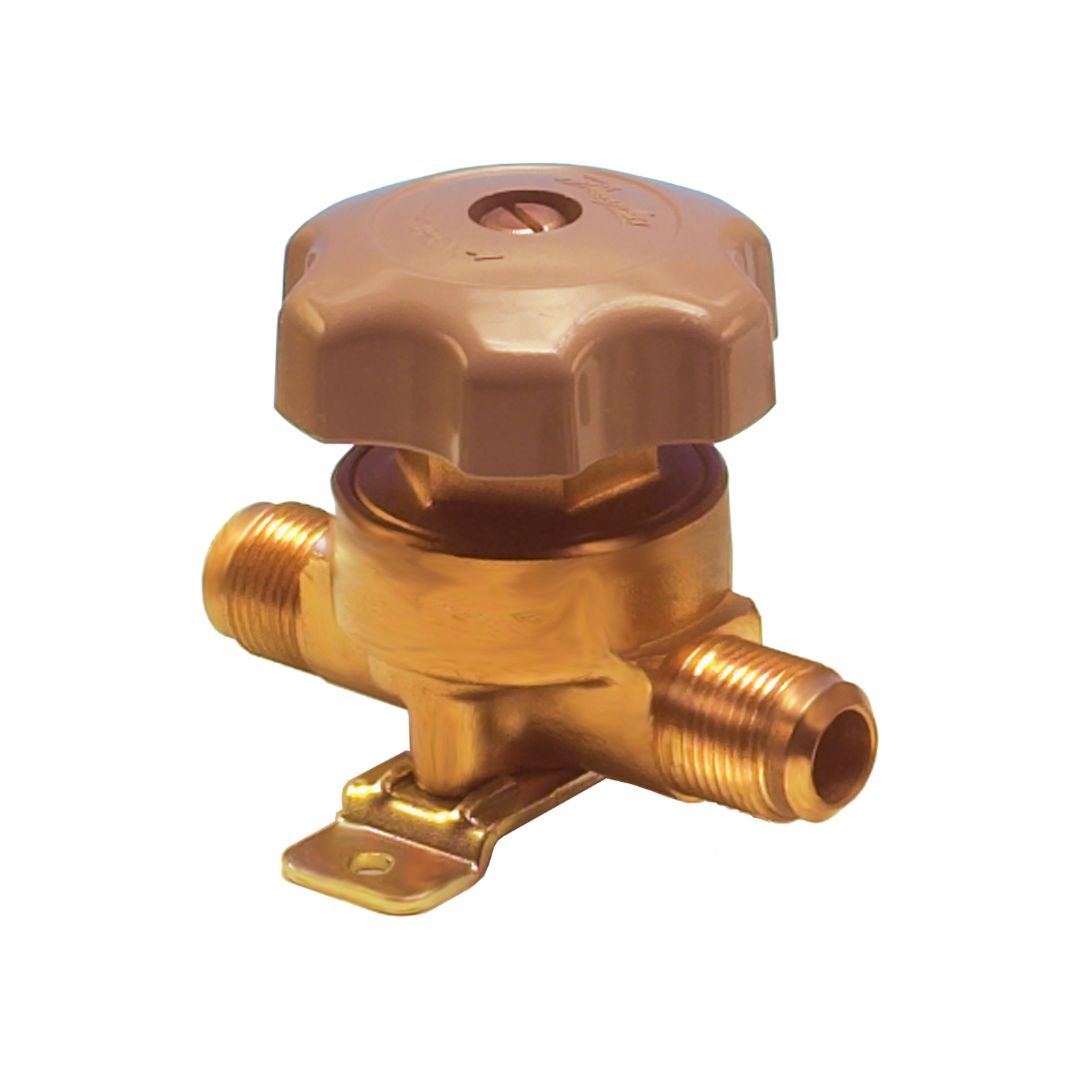

Shut-off Diaphragm Valve Danfoss, BML 15 Connection 45143 lnch Code 009G0168

Shut-off Diaphragm Valve Danfoss, BML 15 Connection 45143 lnch Code 009G0168 เติมเต็มประสิทธิภาพให้วงจรน้ำยาด้วย Danfoss Shut-off Diaphragm Valve รุ่น BML 15 รหัส 009G0168 ข้อต่อ 45143 นิ้ว อุปกรณ์วิศวกรรมคุณภาพระดับพรีเมียม การทำงานของกลไกไดอะแฟรมในวาล์วรุ่นนี้มอบจุดเด่นเรื่องการแยกพื้นที่ระหว่างส่วนของเหลวและส่วนบังคับทิศทางอย่างสิ้นเชิง ทำให้ไม่เกิดปัญหาคราบตะกรันหรือความชื้นสะสมที่ก้านหมุน แบรนด์ Danfoss ได้คัดสรรวัสดุชั้นดีเยี่ยมที่ทนทานต่อการกัดกร่อนจากสารเคมีในระบบทำความเย็น โครงสร้างขนาดกะทัดรัดแต่สามารถควบคุมปริมาณแรงดันได้อย่างเต็มสมรรถนะ ให้การหมุนวาล์วที่นุ่มนวลและปิดสนิททันที

คุณสมบัติ

• ไดอะแฟรมวาล์วชนิดขันเกลียวมาตรฐาน Danfoss รหัส 009G0168 โมเดล BML 15
• การเชื่อมต่อไซส์ 45143 lnch แบบแฟลร์ (Flare) ช่วยให้การขันเกลียวท่อแน่นกระชับ
• กลไกการแยกส่วนวงจรน้ำยาทำความเย็นทำหน้าที่ได้อย่างแม่นยำและไม่มีสะดุด
• ช่วยป้องกันการเกิดหยดน้ำเกาะตามตัวเรือนวาล์วเมื่อต้องทำงานในสภาพแวดล้อมที่เย็นจัด
• ชิ้นส่วนหลักผลิตจากทองเหลืองคุณภาพสูงที่ทนทานต่อสภาวะการใช้งานที่หนักหน่วง

ข้อมูลจำเพาะ

• ไดอะแฟรมวาล์วแบบขันเกลียวแฟลร์ ตระกูล BML 15 ติดตั้งสะดวก
• พอร์ตเชื่อมต่อ 45143 lnch ถูกออกแบบมาเพื่อการขันอัดที่แน่นหนาและทนแรงดัน
• รหัสสินค้า 009G0168 สามารถถอดเพื่อตรวจสอบและทำความสะอาดระบบได้ง่าย
• แกนวาล์วด้านในผลิตจากวัสดุพรีเมียมที่ทนต่อการเกิดสนิมตลอดอายุการใช้งาน
• รองรับการทำงานในสภาพแวดล้อมที่มีความชื้นสัมพัทธ์ในอากาศสูง

Gross weight	0.834 Kg
Net weight	0.747 Kg
Volume	1.615 Liter
EAN	5702422029670
Approval	C UL US LISTED EAC LLC CDC TYSK
Body material	Brass
Connection material	Brass
Cv value [gal/min]	2.54 gal/min
Direction	Straightway
Equipment	Handwheel
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection type	Flare
Inlet size [in]	5/8 in
Kv value [m³/h]	2.2 m³/h
Lubricants compatibility	Oilfree applications
Max. test pressure [bar]	36.4 bar
Max. test pressure [psig]	528 psig
Max. Working Pressure [bar]	28 bar
Max. Working Pressure [psig]	406 psig
Oil free refrigerants	R134a R513A R515B
Outlet connection type	Flare
Outlet size [in]	5/8 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product accessories	BM/GBC valve accessories
Product group	Shut-off and regulating valves
Product Name Description	Shut-off diaphragm valve
Quantity per packing format	12 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R134a R22/R407C R450A R513A R407H R449B R515B R1234yf R516A R404A/R507A
SCIP dossier no.	39a55314-7dd3-4133-963f-63cfcc6269ba
Serviceable	BM/GBC valve spare parts
Temperature range [°C] [max]	100 °C
Temperature range [°C] [min]	-55 °C
Temperature range [°F] [max]	212 °F
Temperature range [°F] [min]	-67 °F
Type	BML 15
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R134a R22 R404A 407C R407H R449B R450A R507A R513A R515B
Working range [bar] [max]	21 bar
Working range [bar] [min]	-1 bar
Working range [psig] [max]	304 psig
Working range [psig] [min]	-14 psig

ข้อมูลทางเทคนิค

• พื้นผิวสัมผัสของไหลบริเวณด้านในมีความเรียบเนียน ช่วยลดการสะสมของตะกรันและคราบน้ำมันคอมเพรสเซอร์
• ทนทานต่อช่วงอุณหภูมิที่ติดลบได้อย่างดีเยี่ยมโดยที่ตัวไดอะแฟรมไม่สูญเสียความสามารถในการยืดหยุ่น
• โครงสร้างโลหะด้านนอกมีคุณสมบัติการระบายความร้อนที่ดี ช่วยลดความร้อนสะสมบริเวณก้านหมุนวาล์ว
• การออกแบบวงแหวนซีลด้วยเทคนิคพิเศษช่วยเพิ่มสมรรถนะในการกักเก็บแรงดันก๊าซได้อย่างสมบูรณ์
• ลดความยุ่งยากในขั้นตอนการบำรุงรักษาเชิงป้องกัน โดยไม่จำเป็นต้องใช้เครื่องมือพิเศษในการตรวจเช็ค

เอกสารข้อมูล

Shut-off Diaphragm Valve Danfoss, BML 15 Connection 45143 lnch Code 009G0168 Data Sheet
