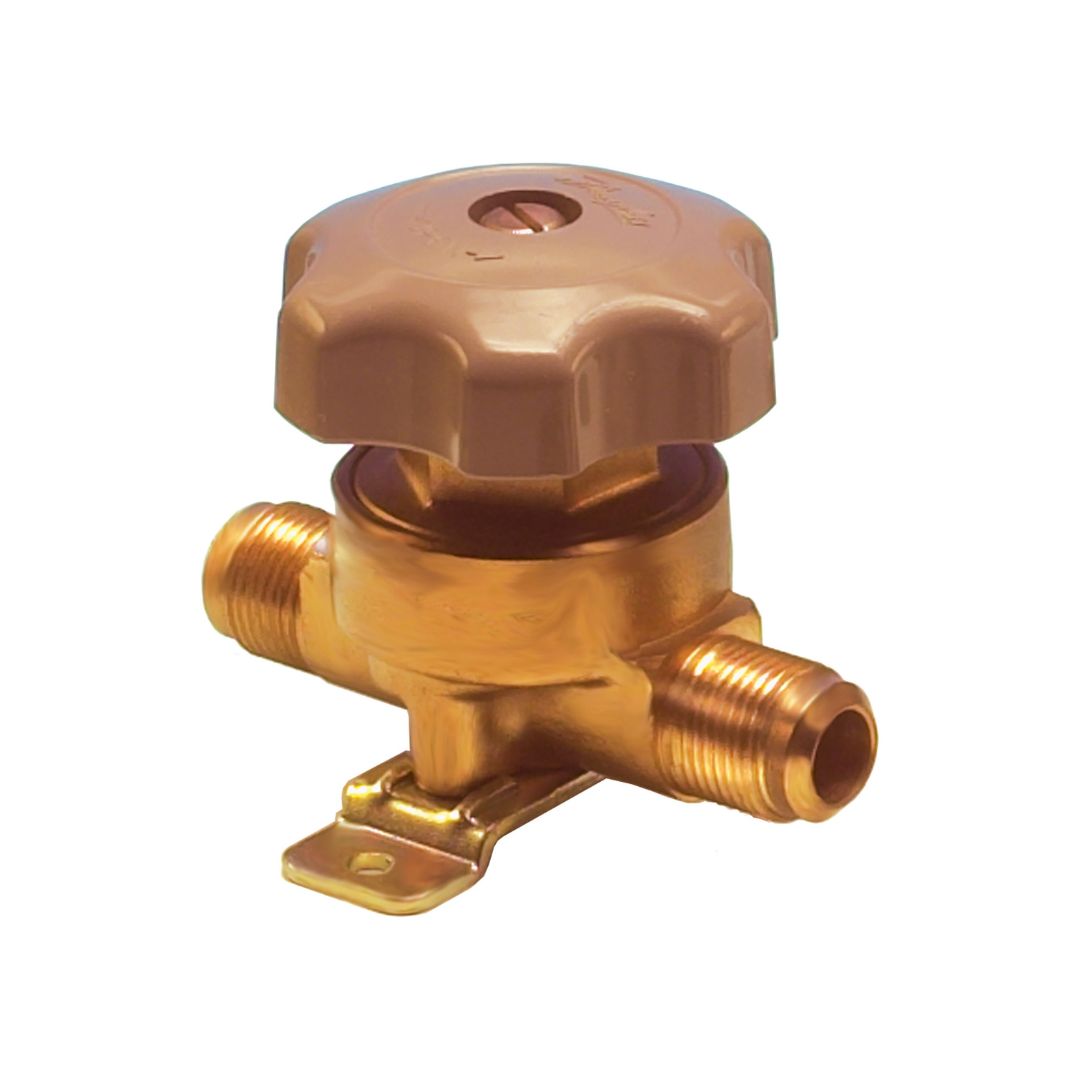

Shut-off Diaphragm Valve Danfoss, BML 12 Connection 44958 lnch Code 009G0141

Shut-off Diaphragm Valve Danfoss, BML 12 Connection 44958 lnch Code 009G0141 ตัวเลือกคุณภาพสำหรับงานระบบทำความเย็น วาล์วไดอะแฟรม Danfoss รุ่น BML 12 รหัส 009G0141 ข้อต่อ 44958 นิ้ว โดดเด่นด้วยการออกแบบเชิงวิศวกรรมที่คำนึงถึงความปลอดภัยขั้นสูงสุด ระบบแผ่นไดอะแฟรมทำหน้าที่เป็นเกราะป้องกันการรั่วซึมที่สมบูรณ์แบบ ตัดปัญหาแรงดันตกและรักษาสถานะของเหลวในท่อได้อย่างคงที่ โลหะที่ใช้ผลิตมีความทนทานต่อสภาพอากาศที่รุนแรงและการควบแน่นของน้ำแข็ง แบรนด์ Danfoss มุ่งเน้นการออกแบบมือจับให้จับถนัดมือ ช่วยลดแรงต้านและทำให้การตัดต่อวงจรน้ำยาเพื่อซ่อมบำรุงทำได้อย่างแม่นยำและปลอดภัยไร้กังวล

คุณสมบัติ

• วาล์วมือหมุนระบบขันเกลียวแฟลร์ Danfoss รุ่น BML 12 หมายเลขสินค้า 009G0141
• ไซส์การต่อ 44958 lnch ออกแบบมาเพื่อการประกอบที่ต้องการความรวดเร็วในการรื้อถอน
• แกนหมุนมีความแข็งแกร่งสามารถรับแรงบิดจากการทำงานหนักของช่างเทคนิคได้ดี
• สามารถคงสภาพการปิดผนึกที่สมบูรณ์แบบแม้ผ่านรอบการหมุนเปิดและปิดมาอย่างยาวนาน
• น้ำหนักโครงสร้างเบาแต่ให้ความมั่นคงสูงเมื่อติดตั้งในระบบทำความเย็นอุตสาหกรรม

ข้อมูลจำเพาะ

• วาล์วสกัดกั้นทางเดินของเหลวแบบแฟลร์ รุ่น BML 12 ชนิดหัวเกลียวมาตรฐาน
• หน้าสัมผัสข้อต่อ 44958 lnch ป้องกันการรั่วซึมระดับไมโครที่มองไม่เห็นด้วยตาเปล่า
• รหัส 009G0141 ใช้แผ่นเพลทไดอะแฟรมที่ทนทานต่อสภาวะอุณหภูมิต่ำสุดขั้ว
• เมื่อเปิดวาล์วสุดจะให้ค่าความดันตกคร่อมในระบบที่อยู่ในระดับต่ำมาก
• มือจับมาพร้อมวัสดุหุ้มเพื่อความปลอดภัยและความกระชับในการปฏิบัติงาน

Gross weight	0.568 Kg
Net weight	0.5 Kg
Volume	1.615 Liter
EAN	5702422020363
Approval	C UL US LISTED EAC LLC CDC TYSK
Body material	Brass
Connection material	Brass
Cv value [gal/min]	1.73 gal/min
Direction	Straightway
Equipment	Handwheel
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection type	Flare
Inlet size [in]	1/2 in
Kv value [m³/h]	1.5 m³/h
Lubricants compatibility	Oilfree applications
Max. test pressure [bar]	36.4 bar
Max. test pressure [psig]	528 psig
Max. Working Pressure [bar]	28 bar
Max. Working Pressure [psig]	406 psig
Oil free refrigerants	R134a R513A R515B
Outlet connection type	Flare
Outlet size [in]	1/2 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product accessories	BM/GBC valve accessories
Product group	Shut-off and regulating valves
Product Name Description	Shut-off diaphragm valve
Quantity per packing format	12 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R134a R22/R407C R450A R513A R407H R449B R515B R1234yf R516A R404A/R507A
SCIP dossier no.	39a55314-7dd3-4133-963f-63cfcc6269ba
Serviceable	BM/GBC valve spare parts
Temperature range [°C] [max]	100 °C
Temperature range [°C] [min]	-55 °C
Temperature range [°F] [max]	212 °F
Temperature range [°F] [min]	-67 °F
Type	BML 12
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R134a R22 R404A R407C R407H R449B R450A R507A R513A R515B
Working range [bar] [max]	21 bar
Working range [bar] [min]	-1 bar
Working range [psig] [max]	304 psig
Working range [psig] [min]	-14 psig

ข้อมูลทางเทคนิค

• ระยะพิตช์เกลียวของข้อต่อมีความแม่นยำระดับสูง ป้องกันปัญหาเกลียวหวานหรือการปีนเกลียวขณะประกอบติดตั้ง
• มิติขนาดของตัววาล์วผลิตขึ้นตามมาตรฐานอุตสาหกรรมสากล ทำให้สามารถสับเปลี่ยนกับอะไหล่เดิมได้อย่างรวดเร็ว
• มีระบบต้านทานการคลายตัวเมื่อทำการหมุนปิดวาล์วจนสุด ป้องกันการขยับเขยื้อนจากความดันในระบบท่อ
• ชิ้นส่วนกลไกการทำงานผ่านการทดสอบความทนทานต่อรอบการเปิดปิดที่มากกว่าวาล์วมาตรฐานทั่วไป
• ส่วนบนของฝาครอบได้รับการออกแบบให้ปกป้องกลไกเกลียวด้านในจากการเข้าแทรกแซงของฝุ่นผงภายนอก

เอกสารข้อมูล

Shut-off Diaphragm Valve Danfoss, BML 12 Connection 44958 lnch Code 009G0141 Data Sheet
