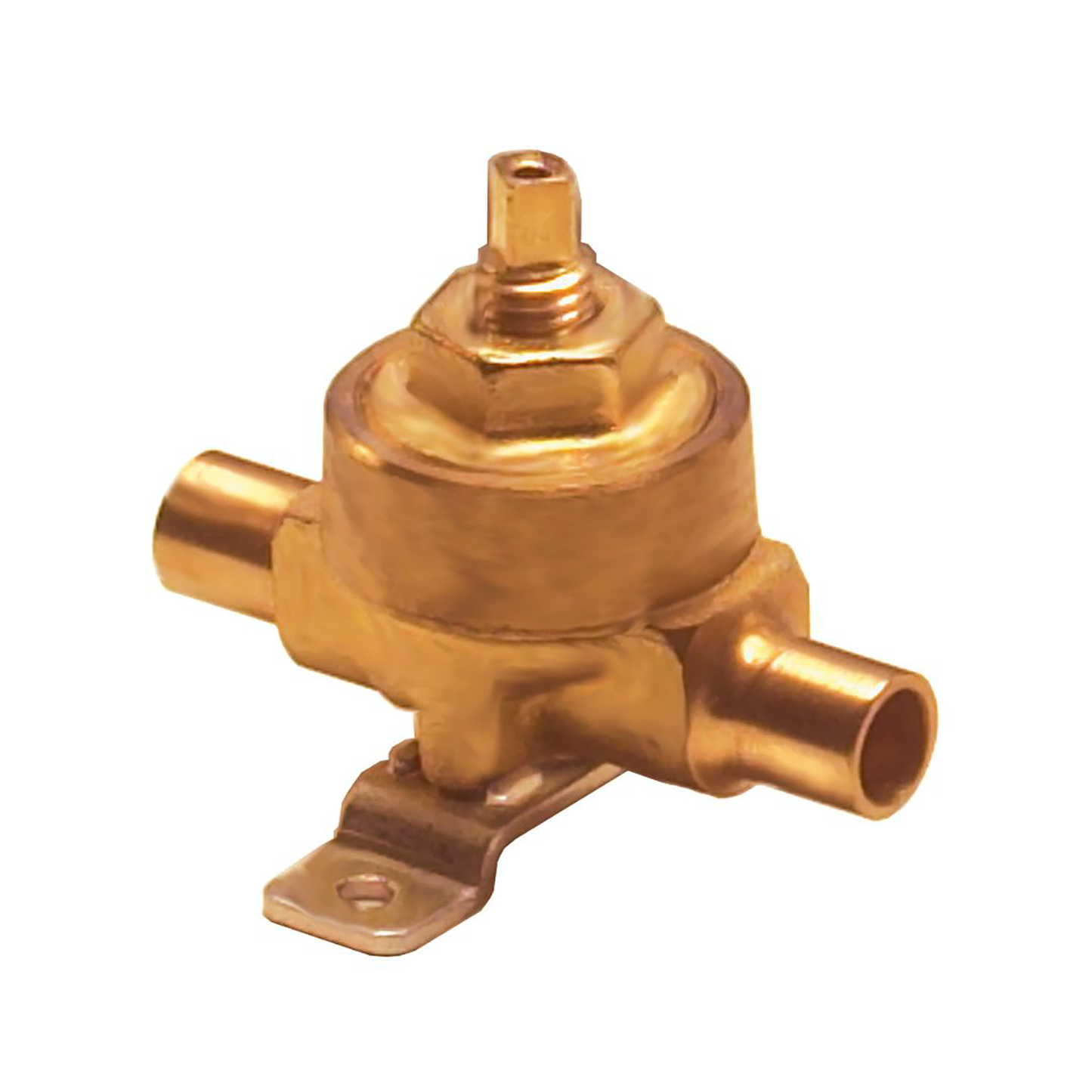

Shut-off Diaphragm Valve Danfoss, BML 10s Connection 45141 lnch Code 009G0122

Shut-off Diaphragm Valve Danfoss, BML 10s Connection 45141 lnch Code 009G0122 ควบคุมการไหลเวียนน้ำยาทำความเย็นอย่างสมบูรณ์แบบด้วยวาล์ว Danfoss รุ่น BML 10s รหัส 009G0122 ข้อต่อ 45141 นิ้ว นวัตกรรมชั้นเยี่ยมจากผู้ผลิตสัญชาติเดนมาร์ก แผ่นไดอะแฟรมด้านในผลิตด้วยกระบวนการวิศวกรรมขั้นสูง มอบความยืดหยุ่นและผนึกกำลังปิดกั้นที่รัดกุม ป้องกันสารทำความเย็นระเหยออกจากระบบ ซึ่งเป็นปัจจัยหลักที่ก่อให้เกิดการสิ้นเปลืองพลังงาน ตัววาล์วผ่านการทดสอบคุณภาพอย่างเข้มงวด มั่นใจได้ว่าการทำงานในสภาวะที่มีการควบแน่นสูงจะไม่ทำให้เกิดสนิม หรือทำให้กลไกติดขัด ยืดเวลาการทำงานของระบบปรับอากาศได้อย่างดีเยี่ยม

คุณสมบัติ

• วาล์วปรับควบคุมทิศทางทางกล Danfoss โมเดล BML 10s พาร์ทนัมเบอร์ 009G0122
• จุดเชื่อมต่อ 45141 lnch ช่วยให้กระแสของเหลวและก๊าซทำความเย็นไหลผ่านได้อย่างราบรื่น
• การออกแบบโครงสร้างภายในเน้นการลดแรงเสียดทานเพื่อป้องกันการสูญเสียแรงดัน
• มาพร้อมฝาครอบช่วยปกป้องหัวหมุนจากฝุ่นละอองและรักษาสภาพให้คงทนยาวนานขึ้น
• ให้ความมั่นใจในทุกจังหวะการเปิดปิดด้วยเทคโนโลยีและมาตรฐานการผลิตจากยุโรป

ข้อมูลจำเพาะ

• ตัวกั้นการไหลของน้ำยาแอร์ดีไซน์เรียบง่ายในซีรีส์ BML 10s
• ระยะและขนาดข้อต่อ 45141 lnch สอดคล้องกับขนาดเส้นผ่านศูนย์กลางท่อทั่วไป
• โค้ดอ้างอิง 009G0122 รองรับระบบทำความเย็นที่ใช้น้ำยา HFC อย่างสมบูรณ์แบบ
• ระบบวาล์วเป็นแบบปิดผนึกสุญญากาศ ป้องกันสิ่งเจือปนเข้าสู่ระบบท่อ
• ก้านหมุนถูกปรับแต่งเป็นพิเศษเพื่อลดการสะสมของน้ำแข็งบริเวณฐานวาล์ว

Gross weight	0.317 Kg
Net weight	0.3 Kg
Volume	0.704 Liter
EAN	5702422011200
Approval	C UL US LISTED EAC LLC CDC TYSK
Body material	Brass
Connection material	Brass
Cv value [gal/min]	0.97 gal/min
Direction	Straightway
EN13463-3 ignit. source assess	Yes
Equipment	Handwheel
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection type	Solder, ODF
Inlet size [in]	3/8 in
Kv value [m³/h]	0.84 m³/h
Lubricants compatibility	Oilfree applications
Max. test pressure [bar]	36.4 bar
Max. test pressure [psig]	528 psig
Max. Working Pressure [bar]	28 bar
Max. Working Pressure [psig]	406 psig
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	3/8 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product accessories	BM/GBC valve accessories
Product group	Shut-off and regulating valves
Product Name Description	Shut-off diaphragm valve
Quantity per packing format	20 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1234yf R1270 R134a R22/R407C R290 R450A R513A R600 R600a R407H R449B R515B R516A R1234ze(E) R404A/R507A
SCIP dossier no.	39a55314-7dd3-4133-963f-63cfcc6269ba
Serviceable	BM/GBC valve spare parts
Temperature range [°C] [max]	100 °C
Temperature range [°C] [min]	-55 °C
Temperature range [°F] [max]	212 °F
Temperature range [°F] [min]	-67 °F
Type	BML 10s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R134a R22 R404A R407C R407H R449B R450A R507A R513A R515B R516A
Working range [bar] [max]	21 bar
Working range [bar] [min]	-1 bar
Working range [psig] [max]	304 psig
Working range [psig] [min]	-14 psig

ข้อมูลทางเทคนิค

• ชิ้นส่วนประกอบที่เป็นโลหะผ่านกระบวนการปรับสภาพผิวเพื่อทนต่อการเกิดปฏิกิริยาทางเคมี
• ระบบวาล์วสามารถตอบสนองและรับมือกับแรงดันย้อนกลับได้อย่างมีประสิทธิภาพโดยไม่เกิดความเสียหาย
• ช่วยรักษาสมดุลการทำงานของระบบด้วยการออกแบบช่องทางเดินน้ำยาที่มีสัดส่วนทางวิศวกรรมที่ถูกต้อง
• แกนขับเคลื่อนวาล์วมีความต้านทานต่อแรงดึงและแรงบิดสูงขณะที่ผู้ใช้งานออกแรงหมุนพวงมาลัย
• กระบวนการผลิตเป็นมิตรต่อสิ่งแวดล้อมโดยใช้วัสดุอุตสาหกรรมที่สามารถนำกลับมาผ่านกระบวนการรีไซเคิลได้

เอกสารข้อมูล

Shut-off Diaphragm Valve Danfoss, BML 10s Connection 45141 lnch Code 009G0122 Data Sheet
