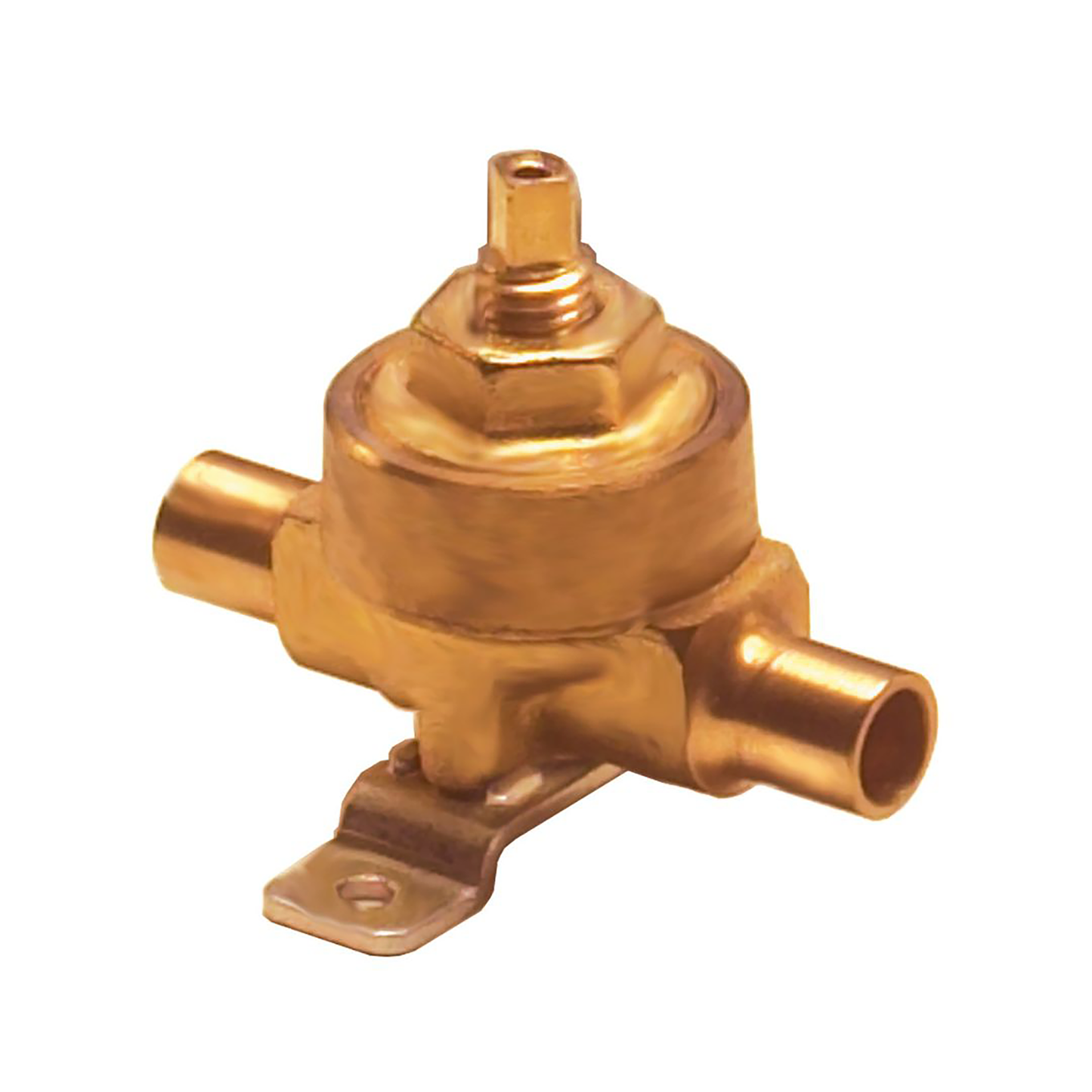

Shut-off Diaphragm Valve Danfoss, BML 10s Connection 45017 lnch Code 009G0102

Shut-off Diaphragm Valve Danfoss, BML 10s Connection 45017 lnch Code 009G0102 ขีดสุดแห่งความปลอดภัยในงานซ่อมบำรุงระบบปรับอากาศด้วยวาล์วปิด-เปิดไดอะแฟรม Danfoss รุ่น BML 10s รหัส 009G0102 ข้อต่อ 45017 นิ้ว เอกสิทธิ์เฉพาะจากแบรนด์ Danfoss ที่พัฒนาเทคโนโลยีวาล์วแบบไม่ต้องใช้ปะเก็นซีลคอ มอบผลลัพธ์การทำงานที่ป้องกันการรั่วซึมได้ถึงขีดสุด หมดกังวลเรื่องน้ำยาขาดหายระหว่างการเดินเครื่อง แผ่นไดอะแฟรมถูกยึดติดกับชุดหัววาล์วอย่างมั่นคงเพื่อรองรับการเปิดปิดที่บ่อยครั้งโดยไม่สูญเสียรูปทรง ทนต่อแรงสั่นสะเทือนตามแนวท่อได้เป็นอย่างดี ใช้งานร่วมกับก๊าซร้อนได้อย่างปลอดภัยไร้ความเสี่ยง

คุณสมบัติ

• อุปกรณ์ปิดเปิดท่อความเย็นชนิดทนทานพิเศษ Danfoss รหัส 009G0102 ซีรีส์ BML 10s
• ระยะข้อต่อ 45017 lnch รองรับการเชื่อมต่อกับระบบท่อทองแดงของเครื่องปรับอากาศ
• ซีลไดอะแฟรมมีคุณสมบัติป้องกันการซึมของกลุ่มก๊าซฮาโลเจนได้อย่างยอดเยี่ยม
• สามารถหมุนใช้งานได้สะดวกด้วยมือเปล่าโดยไม่ต้องพึ่งพาเครื่องมือช่างเฉพาะทาง
• ทนทานต่อการเปลี่ยนแปลงของแรงดันแบบฉับพลันในระบบแอร์ขนาดใหญ่ได้อย่างดี

ข้อมูลจำเพาะ

• วาล์วแยกส่วนระบบทำความเย็น รุ่น BML 10s ควบคุมปริมาณการไหลด้วยมือผู้ใช้
• คุณลักษณะข้อต่อ 45017 lnch ช่วยให้งานบัดกรีทำได้โดยไม่ต้องถอดชิ้นส่วนหลัก
• รหัส 009G0102 ซึ่งเป็นรุ่นที่ผ่านการทดสอบรอยรั่วด้วยก๊าซฮีเลียมครบทุกชิ้น
• โครงสร้างแข็งแกร่งทนทานต่อแรงกระชากของของเหลวในเส้นท่อได้อย่างดี
• มีเครื่องหมายบอกทิศทางการไหลที่ชัดเจนบนตัวอุปกรณ์ ป้องกันการประกอบผิดทิศทาง

Gross weight	0.274 Kg
Net weight	0.23 Kg
Volume	0.704 Liter
EAN	5702422006497
Approval	C UL US LISTED EAC LLC CDC TYSK
Body material	Brass
Connection material	Brass
Cv value [gal/min]	0.35 gal/min
Direction	Straightway
EN13463-3 ignit. source assess	Yes
Equipment	Handwheel
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection type	Solder, ODF
Inlet size [in]	1/4 in
Kv value [m³/h]	0.3 m³/h
Lubricants compatibility	Oilfree applications
Max. test pressure [bar]	36.4 bar
Max. test pressure [psig]	528 psig
Max. Working Pressure [bar]	28 bar
Max. Working Pressure [psig]	406 psig
Oil free refrigerants	R1234ze(E) R134a R513A R515B R516A
Outlet connection type	Solder, ODF
Outlet size [in]	1/4 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product accessories	BM/GBC valve accessories
Product group	Shut-off and regulating valves
Product Name Description	Shut-off diaphragm valve
Quantity per packing format	20 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R1234yf R1270 R134a R22/R407C R290 R450A R513A R600 R600a R407H R449B R515B R516A R1234ze(E) R404A/R507A
SCIP dossier no.	39a55314-7dd3-4133-963f-63cfcc6269ba
Serviceable	BM/GBC valve spare parts
Temperature range [°C] [max]	100 °C
Temperature range [°C] [min]	-55 °C
Temperature range [°F] [max]	212 °F
Temperature range [°F] [min]	-67 °F
Type	BML 6s
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R134a R22 R404A R407C R407H R449B R450A 507A R513A R515B R516A
Working range [bar] [max]	21 bar
Working range [bar] [min]	-1 bar
Working range [psig] [max]	304 psig
Working range [psig] [min]	-14 psig

ข้อมูลทางเทคนิค

• กลไกการปิดผนึกภายในช่วยป้องกันสิ่งสกปรกและอนุภาคขนาดเล็กไม่ให้สร้างความเสียหายแก่บ่าวาล์ว
• ชิ้นส่วนสำหรับการควบคุมการไหลถูกตั้งค่าและปรับเทียบมาอย่างแม่นยำจากมาตรฐานโรงงานผู้ผลิต
• วัสดุที่ใช้ผลิตพวงมาลัยมีคุณสมบัติเป็นฉนวนความร้อน ช่วยให้จับต้องได้อย่างปลอดภัยเมื่อวาล์วมีอุณหภูมิต่ำ
• ออกแบบมาเพื่อรองรับภาระการทำงานหนักอย่างต่อเนื่องโดยที่ประสิทธิภาพการควบคุมทิศทางไม่ลดลง
• ผลิตจากวัสดุที่ปราศจากสารประกอบอันตรายที่อาจก่อให้เกิดการปนเปื้อนในระบบน้ำยาทำความเย็น

เอกสารข้อมูล

Shut-off Diaphragm Valve Danfoss, BML 10s Connection 45017 lnch Code 009G0102 Data Sheet
