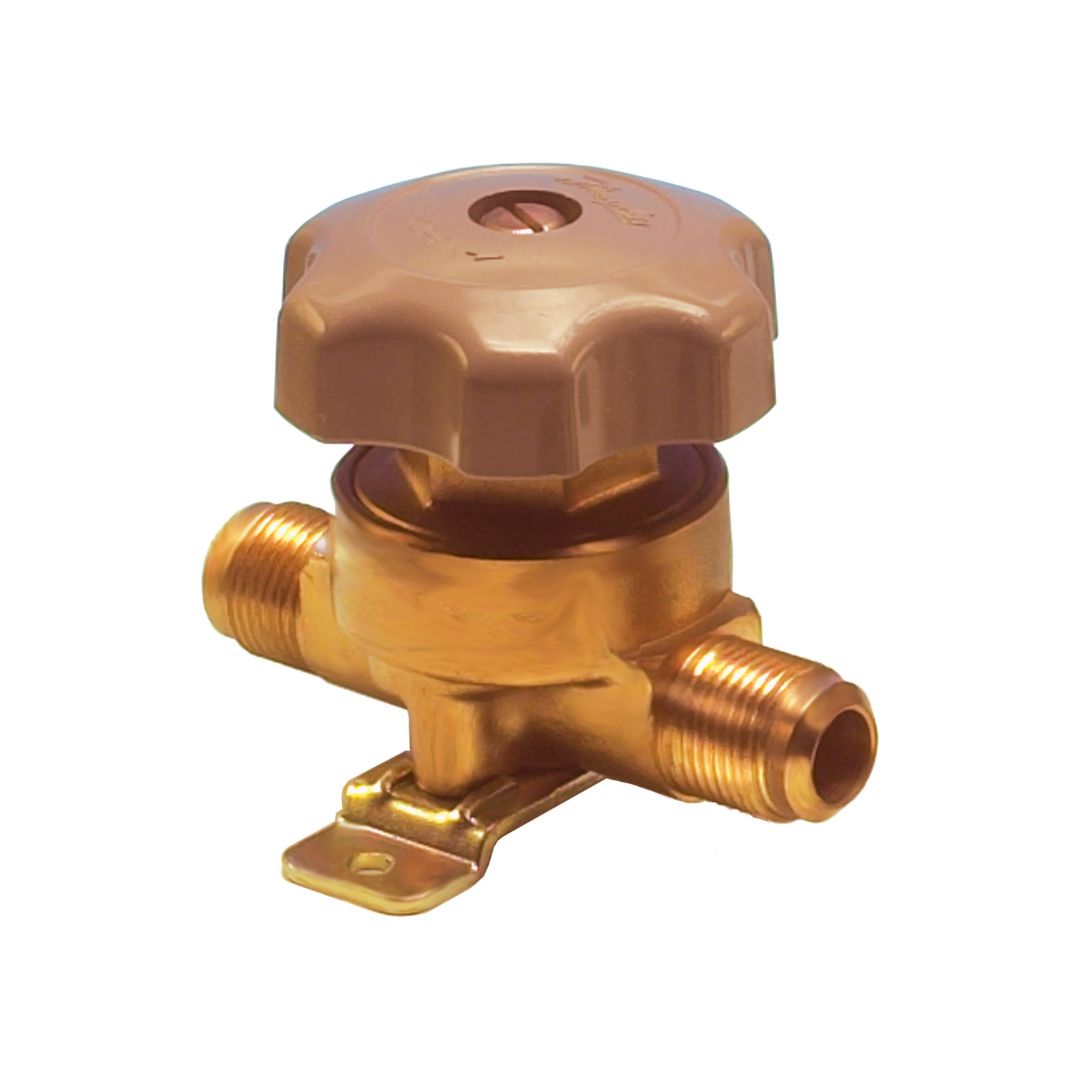

Shut-off Diaphragm Valve Danfoss, BML 10 Connection 45141 lnch Code 009G0127

Shut-off Diaphragm Valve Danfoss, BML 10 Connection 45141 lnch Code 009G0127 ตอบโจทย์ความต้องการด้านวิศวกรรมความเย็นขั้นสูงด้วยวาล์วไดอะแฟรม Danfoss รุ่น BML 10 รหัส 009G0127 ข้อต่อ 45141 นิ้ว ผลิตภัณฑ์คุณภาพจากยุโรปที่โดดเด่นด้วยโครงสร้างไดอะแฟรมชั้นยอด ช่วยให้ระบบแอร์ทำงานราบรื่นปราศจากการแทรกซึมของอากาศภายนอก การทำงานของวาล์วใช้หลักการบีบอัดแผ่นไดอะแฟรมลงบนบ่าวาล์วอย่างนุ่มนวลแต่แน่นหนา รักษาสภาพซีลให้ใช้งานได้ยาวนาน ชิ้นส่วนทุกชิ้นถูกเคลือบผิวป้องกันสนิมอย่างดีเยี่ยม พวงมาลัยทนความร้อนสูงออกแบบมาให้บิดใช้งานสะดวก รวดเร็ว และเพิ่มความมั่นใจในการควบคุมน้ำยาทำความเย็นได้อย่างเด็ดขาด

คุณสมบัติ

• ชุดวาล์วควบคุมของเหลวแบบไดอะแฟรม Danfoss รหัส 009G0127 ข้อมูลรุ่น BML 10
• ขนาดต่อท่อ 45141 lnch ให้ความสะดวกในการติดตั้งและซ่อมบำรุงโดยไม่จำเป็นต้องเชื่อม
• ลดปัญหาการตกคร่อมของแรงดัน (Pressure Drop) ทำให้ระบบแอร์ทำงานได้เต็มประสิทธิภาพ
• ดีไซน์มีความกะทัดรัดเป็นพิเศษเหมาะกับการจัดวางในตู้คอนโทรลแอร์หรือระบบตู้แช่
• หมุนเกลียวปิดเปิดได้สุดขอบเขตอย่างมั่นใจด้วยกลไกภายในที่ออกแบบมาอย่างพิถีพิถัน

ข้อมูลจำเพาะ

• อุปกรณ์หยุดการจ่ายน้ำยา รุ่น BML 10 ชนิดข้อต่อเกลียวขันแบบถอดประกอบได้
• รองรับสเปกเกลียวขนาด 45141 lnch ตามรูปแบบที่ทีมวิศวกรกำหนดไว้
• รหัส 009G0127 เป็นรุ่นที่เน้นความเป็นมิตรต่อสิ่งแวดล้อม ป้องกันสารทำความเย็นระเหย
• ตัวบอดี้รองรับการหดและขยายตัวของท่อเมื่ออุณหภูมิเปลี่ยนโดยไม่ทำให้วาล์วแตกร้าว
• ถูกเลือกใช้บ่อยในห้องแช่แข็งที่ต้องการมาตรฐานความปลอดภัยและความแม่นยำสูง

Gross weight	0.316 Kg
Net weight	0.286 Kg
Volume	0.704 Liter
EAN	5702422042129
Approval	C UL US LISTED EAC LLC CDC TYSK
Body material	Brass
Connection material	Brass
Cv value [gal/min]	0.97 gal/min
Direction	Straightway
Equipment	Handwheel
Flow direction indicator	Embossed 1-way arrow
Fluid Group	1 2
Inlet connection type	Flare
Inlet size [in]	3/8 in
Kv value [m³/h]	0.84 m³/h
Lubricants compatibility	Oilfree applications
Max. test pressure [bar]	36.4 bar
Max. test pressure [psig]	528 psig
Max. Working Pressure [bar]	28 bar
Max. Working Pressure [psig]	406 psig
Oil free refrigerants	R134a R513A R515B
Outlet connection type	Flare
Outlet size [in]	3/8 in
Packing format	Multi pack
PED category	Art. 4, par. 3
Product accessories	BM/GBC valve accessories
Product group	Shut-off and regulating valves
Product Name Description	Shut-off diaphragm valve
Quantity per packing format	20 pc
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R134a R22/R407C R450A R513A R407H R449B R515B R1234yf R516A R404A/R507A
SCIP dossier no.	39a55314-7dd3-4133-963f-63cfcc6269ba
Serviceable	BM/GBC valve spare parts
Temperature range [°C] [max]	100 °C
Temperature range [°C] [min]	-55 °C
Temperature range [°F] [max]	212 °F
Temperature range [°F] [min]	-67 °F
Type	BML 10
UL approval file name	REFRIGERANT VALVE 53R0
UL approved refrigerants	R134a R22 R404A R407C R407H R449B R450A R507A R513A R515B
Working range [bar] [max]	21 bar
Working range [bar] [min]	-1 bar
Working range [psig] [max]	304 psig
Working range [psig] [min]	-14 psig

ข้อมูลทางเทคนิค

• ฐานวาล์วสามารถกระจายแรงกดทับได้อย่างสม่ำเสมอ ทำให้การปิดผนึกเพื่อหยุดการไหลมีความสมบูรณ์แบบสูงสุด
• เสริมระดับความปลอดภัยด้วยการออกแบบก้านหมุนที่ป้องกันการหลุดร่วงของชิ้นส่วนเมื่อทำการเปิดวาล์วจนสุด
• กลไกการทำงานด้านในไม่ก่อให้เกิดประกายไฟ ปลอดภัยอย่างยิ่งสำหรับการใช้งานร่วมกับสารทำความเย็นทุกชนิด
• ตัวเรือนทนทานต่อแรงดันกระชากแบบฉับพลันในช่วงเวลาที่ระบบปั๊มหรือคอมเพรสเซอร์เริ่มทำงานกระชาก
• แผ่นไดอะแฟรมถูกผลิตให้มีความหนาแน่นเป็นพิเศษเพื่อต้านทานการซึมผ่านของก๊าซในระดับโครงสร้างโมเลกุล

เอกสารข้อมูล

Shut-off Diaphragm Valve Danfoss, BML 10 Connection 45141 lnch Code 009G0127 Data Sheet
