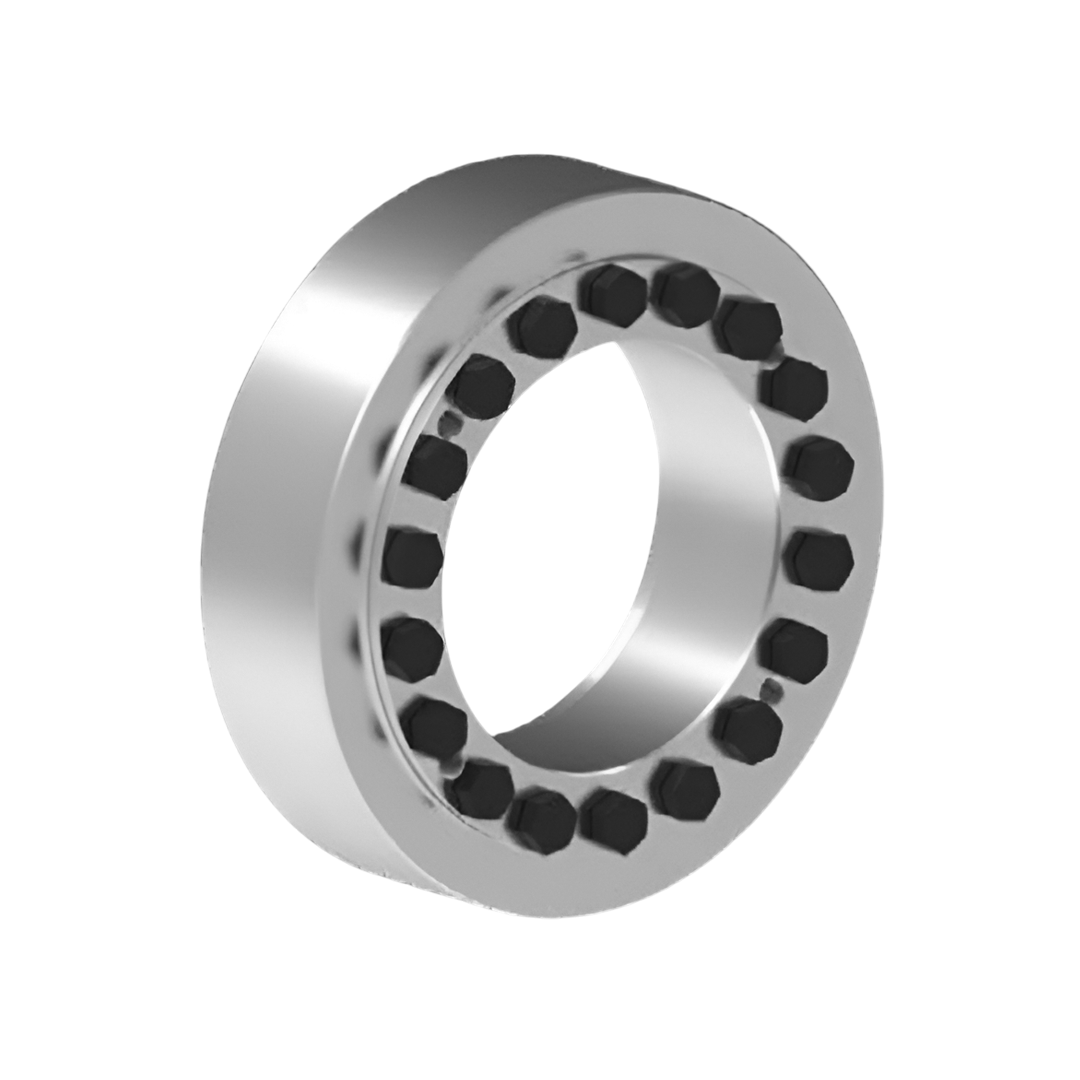

Shrink Discs RINGFEDER RfN 4181 ขนาด 300x485 (Solid shaft diameter 230)
Shrink Discs RINGFEDER RfN 4181 ขนาด 300x485 (Solid shaft diameter 230)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
74,320.49 ฿
ราคาปกติ
ราคาโปรโมชัน
74,320.49 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Shrink Discs RINGFEDER RfN 4181 ขนาด 300x485 (Solid shaft diameter 230)
Shrink Discs ของ RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังเชิงกลที่ได้รับการยอมรับและใช้งานอย่างแพร่หลาย โดยทำหน้าที่เป็นชุดยึดเพลาภายนอก (External Clamping System) ซึ่งออกแบบมาเพื่อถ่ายทอดแรงบิด (Torque) ระหว่างเพลา (Shaft) และดุม (Hub) ได้อย่างมั่นคง ปลอดภัย และแม่นยำ หลักการทำงานของ Shrink Discs คือการสร้างแรงกดแน่นรอบเพลาและดุมโดยการขันสกรู ทำให้เกิดการยึดที่มีประสิทธิภาพสูงโดยไม่ต้องใช้คีย์ (Keyway) หรือร่องสลัก ซึ่งช่วยลดปัญหาการสึกหรอและเพิ่มอายุการใช้งานของอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ซีรีส์ที่พัฒนาต่อยอดจาก RfN 4161 โดยขยายขนาดเพื่อรองรับเพลาที่มีเส้นผ่านศูนย์กลางใหญ่กว่า
- ออกแบบมาเพื่อถ่ายทอดแรงบิดสูงสุดได้อย่างมั่นคงและปลอดภัย
- โครงสร้างแข็งแรงทนทาน เหมาะสำหรับการใช้งานต่อเนื่องภายใต้สภาวะโหลดสูง
- การเชื่อมต่อแบบไร้ร่องลิ่ม (keyless) ช่วยให้การส่งกำลังมีประสิทธิภาพสูง ลดการสึกหรอ และเพิ่มอายุการใช้งานของอุปกรณ์
- ให้ความน่าเชื่อถือสูง เหมาะกับระบบที่ต้องการความปลอดภัยและเสถียรภาพเป็นพิเศษ
การติดตั้ง
- ติดตั้งง่าย โดยการสวม Shrink Disc รอบดุมภายนอกของเพลา แล้วขันสกรูเพื่อสร้างแรงยึดที่มั่นคง
- ไม่ต้องกลึงร่องลิ่มหรือปรับแต่งเพลาเพิ่มเติม ลดเวลาและค่าใช้จ่ายในการติดตั้ง
- ขนาดที่ขยายใหญ่ขึ้นช่วยให้สามารถประกอบเข้ากับเพลาขนาดใหญ่ได้อย่างแม่นยำ
- สามารถถอดออกและนำกลับมาใช้งานได้สะดวกเมื่อต้องการซ่อมบำรุงหรือเปลี่ยนอะไหล่
การใช้งาน
- เหมาะสำหรับงานอุตสาหกรรมหนักที่ใช้เพลาขนาดใหญ่และต้องการการถ่ายทอดแรงบิดสูงสุด
- ใช้ได้ในเครื่องจักรที่ต้องการความน่าเชื่อถือสูง เช่น อุตสาหกรรมเหล็ก เหมืองแร่ พลังงาน และระบบขนส่งกำลังขนาดใหญ่
- ให้ประสิทธิภาพสูงแม้ทำงานต่อเนื่องในสภาวะที่มีแรงกระแทกหรือแรงสั่นสะเทือน
- ช่วยลดปัญหาการคลายตัวหรือการสึกหรอของข้อต่อแบบดั้งเดิม ทำให้ระบบมีอายุการใช้งานยาวนานและมีเสถียรภาพ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Shrink Discs dimensions dxD mm | 300x485 |
| Shrink Discs dimensions dw mm | 230 |
| Shrink Discs dimensions d1 mm | 360 |
| Shrink Discs dimensions L mm | 154.1 |
| Shrink Discs dimensions L1 mm | 139.1 |
| Shrink Discs dimensions L3 mm | 122 |
| TA Nm | 980 |
| Transmissible torques or axial forces T Nm | 425000 |
| Transmissible torques or axial forces Fax kN | 3700 |
| Locking screws ISO 4014/4017 - 12.9 DG mm | M24 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 117.05 |
| Tmax Nm | 467500 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทสินค้า | Shrink Discs – Size-Extended Series |
| รุ่น | RfN 4181 |
| การใช้งานหลัก | สำหรับเพลาขนาดใหญ่ที่ต้องการการส่งผ่านแรงบิดสูงสุด |
| คุณสมบัติเด่น | ขยายขนาดจากรุ่น RfN 4161 รองรับการถ่ายแรงบิดที่มากกว่า |
| โครงสร้าง | แบบ 3 ชิ้น (3-piece design) แข็งแรงและเสถียร |
| การติดตั้ง | ยึดเพลากับดุมโดยไม่ต้องใช้คีย์เวย์ ติดตั้งง่าย |
| การถอดประกอบ | ถอดและนำกลับมาใช้ใหม่ได้โดยไม่ทำให้เพลาเสียหาย |
| การบำรุงรักษา | ไม่ต้องการบำรุงรักษามาก รองรับงานหนักและต่อเนื่อง |
| การใช้งานทั่วไป | เครื่องจักรอุตสาหกรรมหนัก, ระบบเพลาขนาดใหญ่, กังหัน, เครื่องสูบและมอเตอร์กำลังสูง |
| คุณสมบัติเพิ่มเติม | ให้การส่งผ่านแรงบิดสูงสุด พร้อมความแม่นยำและความปลอดภัยสำหรับงานโหลดสูง |
