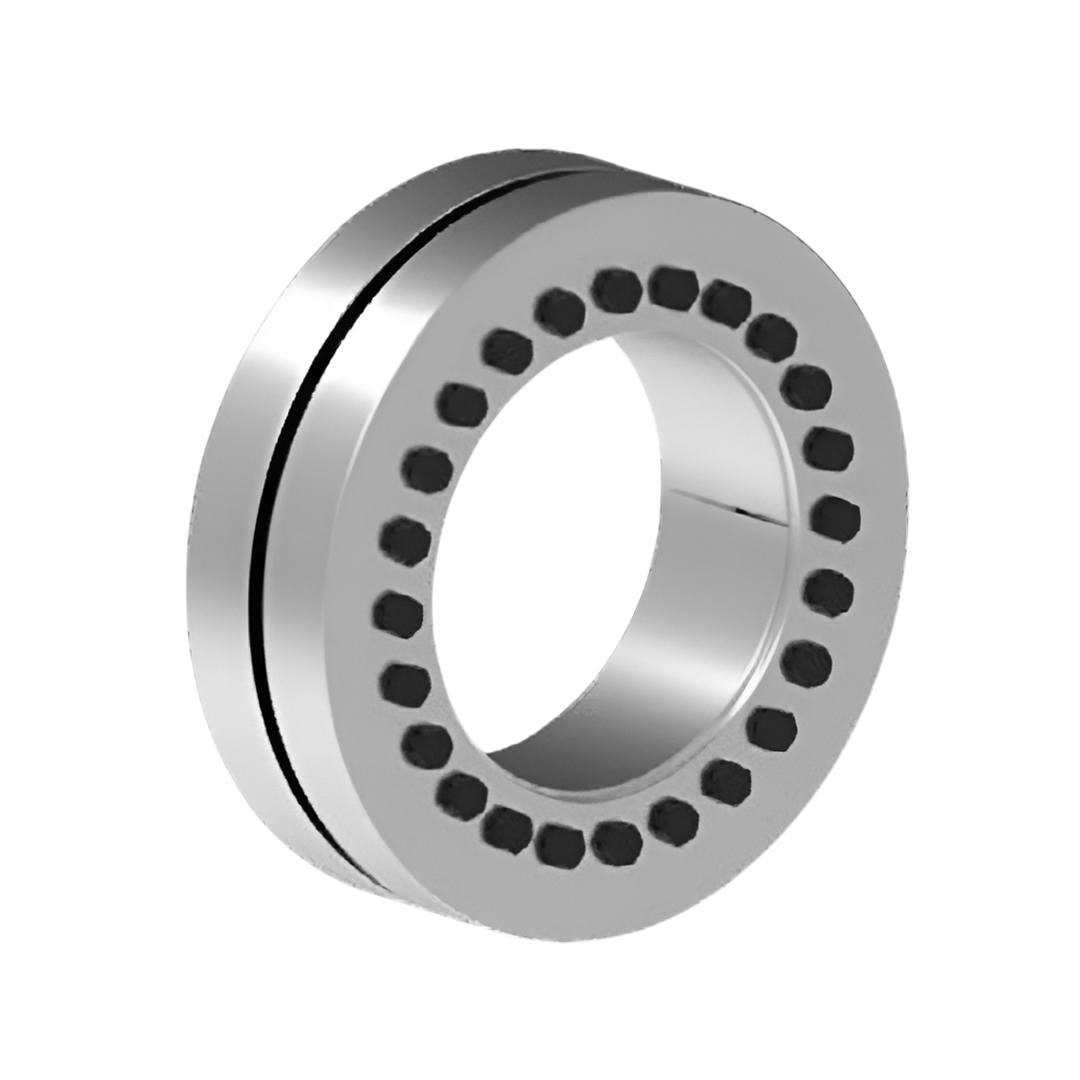

Shrink Discs RINGFEDER RfN 4071 ขนาด 500 x 850 (Solid shaft diameter 400)
Shrink Discs RINGFEDER RfN 4071 ขนาด 500 x 850 (Solid shaft diameter 400)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
129,129.94 ฿
ราคาปกติ
ราคาโปรโมชัน
129,129.94 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Shrink Discs RINGFEDER RfN 4071 ขนาด 500 x 850 (Solid shaft diameter 400)
Shrink Discs ของ RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังเชิงกลที่ได้รับการยอมรับและใช้งานอย่างแพร่หลาย โดยทำหน้าที่เป็นชุดยึดเพลาภายนอก (External Clamping System) ซึ่งออกแบบมาเพื่อถ่ายทอดแรงบิด (Torque) ระหว่างเพลา (Shaft) และดุม (Hub) ได้อย่างมั่นคง ปลอดภัย และแม่นยำ หลักการทำงานของ Shrink Discs คือการสร้างแรงกดแน่นรอบเพลาและดุมโดยการขันสกรู ทำให้เกิดการยึดที่มีประสิทธิภาพสูงโดยไม่ต้องใช้คีย์ (Keyway) หรือร่องสลัก ซึ่งช่วยลดปัญหาการสึกหรอและเพิ่มอายุการใช้งานของอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- รุ่น Extended Series ของ RfN 4061 ที่ถูกออกแบบมาสำหรับเพลาขนาดใหญ่และการถ่ายทอดแรงบิดที่สูงที่สุด
- โครงสร้างแข็งแรงทนทาน เหมาะสำหรับการใช้งานในสภาวะที่ต้องการความมั่นคงและความปลอดภัยสูง
- ให้การเชื่อมต่อแบบไร้ร่องลิ่ม (keyless) ระหว่างเพลาและดุม ทำให้การส่งกำลังมีประสิทธิภาพสูงและลดการสึกหรอของชิ้นส่วน
- การกระจายแรงที่สม่ำเสมอช่วยลดความเค้นเฉพาะจุดและยืดอายุการใช้งานของอุปกรณ์
- ออกแบบมาเพื่อรองรับแรงบิด แรงตามแนวแกน และแรงรัศมีในระดับสูงสุด
การติดตั้ง
- ติดตั้งได้ง่าย โดยการสวม Shrink Disc เข้ากับดุมภายนอกของเพลาแล้วขันสกรูให้แน่น
- ไม่จำเป็นต้องใช้การกลึงร่องลิ่มหรือการปรับแต่งเพลาเพิ่มเติม ลดเวลาและค่าใช้จ่ายในการติดตั้ง
- ออกแบบมาเพื่อให้มั่นใจได้ว่าการยึดแน่นมีความแม่นยำสูงและปราศจากการเคลื่อนตัวแม้ในสภาวะการทำงานที่หนักหน่วง
- สามารถถอดประกอบได้ง่ายเมื่อจำเป็นต้องบำรุงรักษาหรือเปลี่ยนชิ้นส่วน
การใช้งาน
- เหมาะสำหรับการใช้งานที่ต้องการการส่งกำลังสูงมาก เช่น เครื่องจักรกลอุตสาหกรรมหนัก ระบบขนส่งวัตถุ ระบบพลังงาน และเครื่องจักรที่ใช้ในเหมืองแร่หรือการผลิตเหล็ก
- ใช้ได้ดีกับเพลาขนาดใหญ่ที่ต้องการความทนทานและความปลอดภัยเป็นพิเศษ
- ช่วยเพิ่มความยืดหยุ่นในการออกแบบระบบส่งกำลัง เนื่องจากไม่ต้องพึ่งพาร่องลิ่ม
- ลดปัญหาการสึกหรอ การโยกตัว หรือการหลวมของข้อต่อ ทำให้ระบบมีเสถียรภาพในการทำงานระยะยาว
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Shrink Discs dimensions d x D mm | 500 x 850 |
| Shrink Discs dimensions dw mm | 400 |
| Shrink Discs dimensions d1 mm | 590 |
| Shrink Discs dimensions L mm | 230 |
| Shrink Discs dimensions L1 mm | 213 |
| Shrink Discs dimensions L2 mm | 96 |
| Shrink Discs dimensions L3 mm | 188 |
| Shrink Discs dimensions LB mm | 119 |
| TA Nm | 1250 |
| Transmissible torques or axial forces T Nm | 1312000 |
| Transmissible torques or axial forces Fax kN | 6560 |
| P N/mm2 | 242 |
| σv N/mm2 | 284 |
| Locking screws ISO 4014/4017 - 10.9 nSc | 24 |
| Locking screws ISO 4014/4017 - 10.9 DG mm | M27 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 575 |
| Tmax Nm | 1640000 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทสินค้า | Shrink Discs – Extended Series |
| รุ่น | RfN 4071 |
| การใช้งานหลัก | สำหรับเพลาขนาดใหญ่และการส่งผ่านค่าแรงบิดสูงสุด |
| คุณสมบัติเด่น | ความแข็งแรงสูง รองรับการถ่ายกำลังสูงสุด มีความน่าเชื่อถือแม้ในงานหนัก |
| โครงสร้าง | แบบสองชั้น (3-piece design) พร้อมระบบยึดแน่นรอบเพลา |
| การติดตั้ง | ยึดเพลากับดุมโดยไม่ต้องใช้คีย์เวย์ ใช้งานง่ายและสะดวก |
| การถอดประกอบ | สามารถถอดออกและติดตั้งใหม่ได้โดยไม่ทำลายเพลา |
| การบำรุงรักษา | ไม่ต้องการบำรุงรักษามาก อายุการใช้งานยาวนาน |
| การใช้งานทั่วไป | เครื่องจักรอุตสาหกรรมหนัก, ระบบขับเคลื่อน, เครื่องจักรเหมือง, กังหัน และระบบเพลาขนาดใหญ่ |
| คุณสมบัติเพิ่มเติม | รองรับการถ่ายแรงบิดและแรงตามแนวแกนสูงสุด คงสมดุลและศูนย์กลางเพลาที่ดีเยี่ยม |
