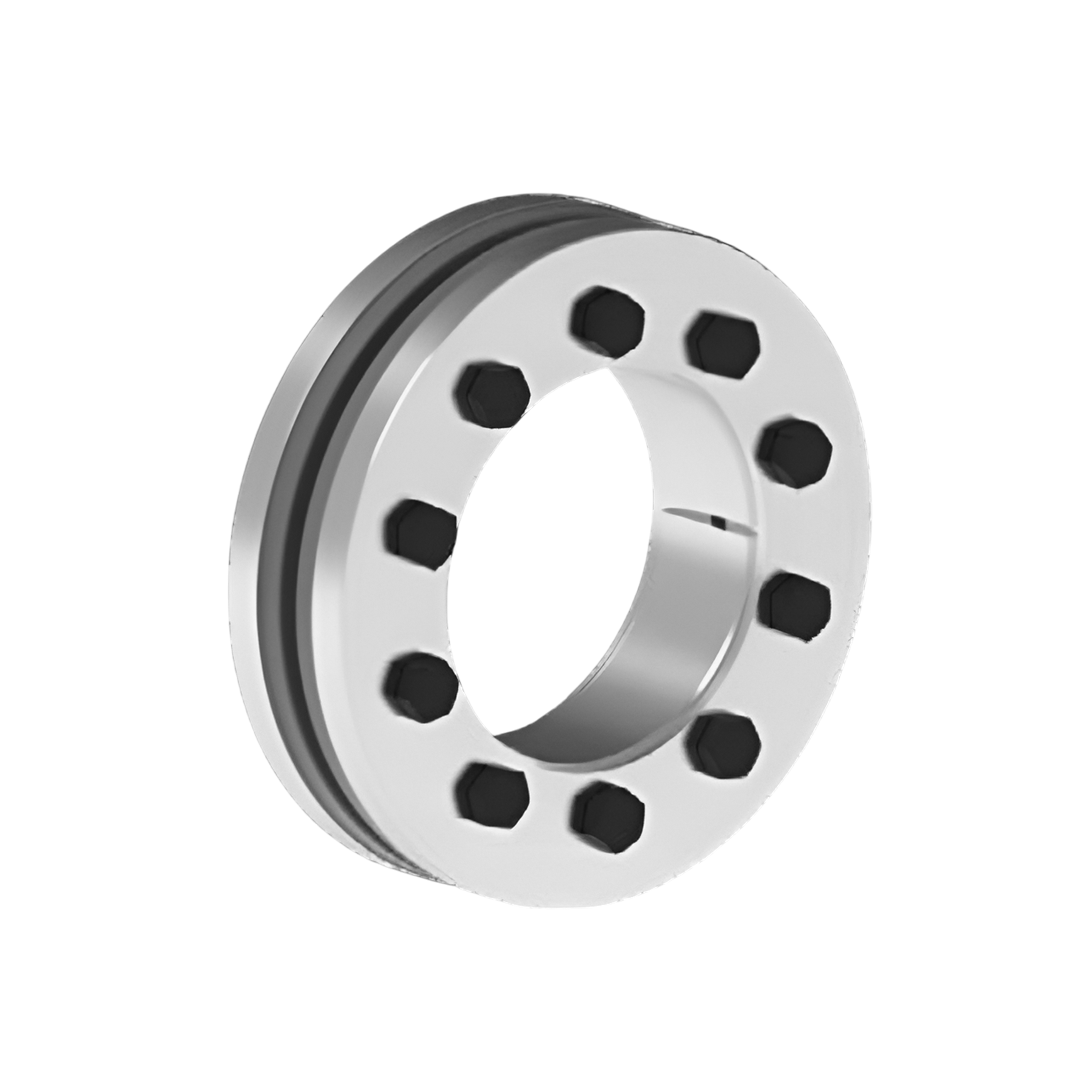

Shrink Discs RINGFEDER RfN 4061 ขนาด 80 x 145 (Solid shaft diameter 65)

Name: Shrink Discs RINGFEDER RfN 4061 ขนาด 80 x 145 (Solid shaft diameter 65)
Brand: RINGFEDER
SKU: RfN 4061 80 x 145 (Solid shaft diameter 65)
Price: 6115.91 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

RINGFEDER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

6,115.91 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Shrink Discs RINGFEDER RfN 4061 ขนาด 80 x 145 (Solid shaft diameter 65)

Shrink Discs ของ RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังเชิงกลที่ได้รับการยอมรับและใช้งานอย่างแพร่หลาย โดยทำหน้าที่เป็นชุดยึดเพลาภายนอก (External Clamping System) ซึ่งออกแบบมาเพื่อถ่ายทอดแรงบิด (Torque) ระหว่างเพลา (Shaft) และดุม (Hub) ได้อย่างมั่นคง ปลอดภัย และแม่นยำ หลักการทำงานของ Shrink Discs คือการสร้างแรงกดแน่นรอบเพลาและดุมโดยการขันสกรู ทำให้เกิดการยึดที่มีประสิทธิภาพสูงโดยไม่ต้องใช้คีย์ (Keyway) หรือร่องสลัก ซึ่งช่วยลดปัญหาการสึกหรอและเพิ่มอายุการใช้งานของอุปกรณ์

เปรียบเทียบราคา RINGFEDER ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

ออกแบบสำหรับเพลาขนาดเล็ก แต่สามารถส่งแรงบิดสูงได้
โครงสร้างแข็งแรง ทนต่อการสึกหรอและการสั่นสะเทือน
ให้การยึดเหนี่ยวแน่นและแม่นยำ
ลดการสึกหรอของเพลาและดุม
สามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย

การติดตั้ง

ติดตั้งง่ายด้วยการขันสกรูตามลำดับมาตรฐาน
ไม่ต้องใช้ร่องเพลา (keyway) ทำให้การติดตั้งสะดวกและลดความเสียหายของชิ้นส่วน
สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่ลดประสิทธิภาพ
ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด

การใช้งาน

เหมาะสำหรับระบบส่งกำลังที่ต้องการแรงบิดสูงบนเพลาขนาดเล็ก
ใช้งานได้กับเครื่องจักรทั่วไปและอุปกรณ์ที่ต้องการความแม่นยำสูง
ลดการบำรุงรักษาและยืดอายุการใช้งานของชิ้นส่วน
ใช้ได้ทั้งในงานอุตสาหกรรมทั่วไปและงานเฉพาะที่ต้องการแรงบิดสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Shrink Discs dimensions d x D mm	80 x 145
Shrink Discs dimensions dw mm	65
Shrink Discs dimensions d1 mm	100
Shrink Discs dimensions L mm	37.8
Shrink Discs dimensions L1 mm	32.5
Shrink Discs dimensions L2 mm	14
Shrink Discs dimensions L3 mm	25
Shrink Discs dimensions LB mm	19.7
TA Nm	30
Transmissible torques or axial forces T Nm	3900
Transmissible torques or axial forces Fax kN	143
P N/mm2	259
σv N/mm2	358
Locking screws ISO 4014/4017 - 10.9 nSc	7
Locking screws ISO 4014/4017 - 10.9 Thread	M8
น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg)	2.5
Tmax Nm	4900

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

คุณสมบัติ	รายละเอียด
ประเภท	Shrink Disc ซีรีส์อเนกประสงค์ (Universally Applicable Series)
รุ่น	RfN 4061
การออกแบบ	เหมาะสำหรับเพลาขนาดเล็กและแรงบิดสูง (Smaller Shaft Diameters and High Torques)
คุณสมบัติเด่น	ถ่ายโอนแรงบิดได้สูง พร้อมความเที่ยงตรงของศูนย์กลาง
การติดตั้ง	ติดตั้งง่ายและปลอดภัย สามารถปรับแรงยึดได้ตามต้องการ
การถอดประกอบ	ถอดได้ง่ายโดยไม่ทำลายเพลาและดุม
การใช้งาน	เหมาะกับเครื่องจักรที่ต้องการแรงบิดสูงบนเพลาขนาดเล็ก
ความทนทาน	ทนต่อแรงบิดและแรงตามแนวแกน ป้องกันการลื่นของเพลาและดุม
การบำรุงรักษา	ลดการสึกหรอและความเสียหายของชิ้นส่วน ทำให้บำรุงรักษาง่าย
