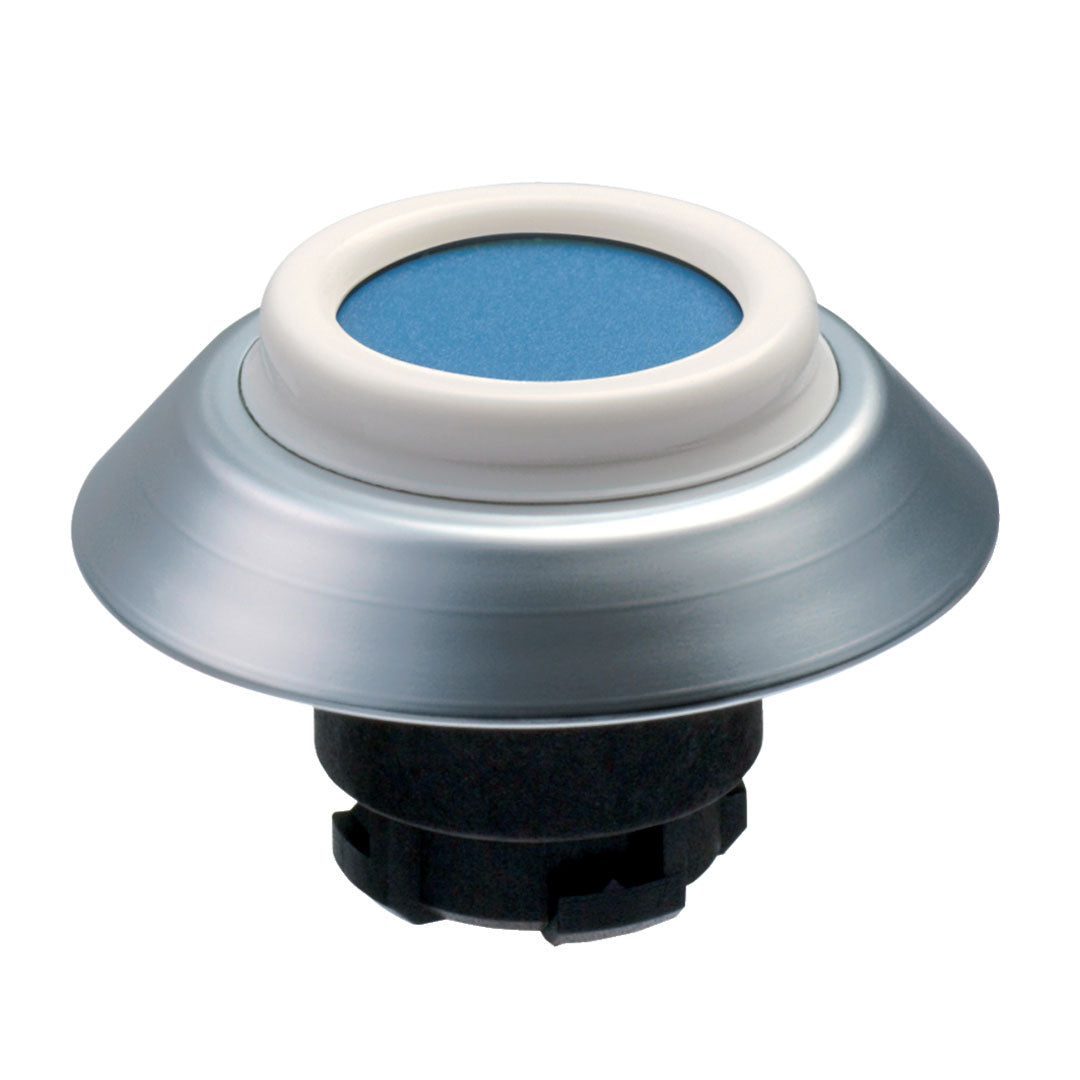

Schmersal สวิตช์ปุ่มกด NDTBL รหัสสินค้า 101163557 สีฟ้า

ข้อมูลทั่วไป

• มาตรฐาน:EN IEC 60947-5-1 (มาตรฐาน IEC 60947-5-1)
  EN IEC 60947-1 (มาตรฐาน IEC 60947-1)
"
• ประเภท: ปุ่มกด (Pushbutton)
• การออกแบบ: แบบสัมผัส (Tactile)
• เงื่อนไขการติดตั้ง (เชิงกล): ติดตั้งได้ทุกตำแหน่ง (arbitrarily)
• ประเภทซีล:แบบเมมเบรน (Membrane)
  แบบซีลฝังริม (Lip gaskets)
• วัสดุของปุ่มกด: ABS
• วัสดุของแหวนหน้า: ABS ชุบโครเมียม)
• สีของปุ่มกด: น้ำเงิน
• สีของแหวนหน้า: เงิน
• สีของขอบยาง: ขาว
• น้ำหนัก: 25 กรัม

ขอมูลทางกล

• การปลดล็อค: ไม่สามารถปลดล็อคได้ (Unlockingwithout)
• อายุการใช้งาน: ต่ำสุด 1,000,000 ครั้ง (Mechanical life, minimum 1,000,000 Operations)
• ระยะกด: 5 มม. (Actuating stroke 5 mm)
• แรงกด: ประมาณ 1.5 N (Actuating force, approx. 1.5 N)
• การติดตั้ง: แผ่นยึด EFM (Mounting Mounting flange EFM)
• แรงบิดขันสกรู: 0.6 นิวตันเมตร (Tightening torque of the screw 0.6 Nm)
• ความสูง: 11 มม. (Height 11 mm)
• เส้นผ่านศูนย์กลางปุ่มกด: 44.5 มม. (diameters for the actuating heads 44.5 mm)
• ระยะยึดติดตั้ง: 22.3 มม. (Mounting diameter 22.3 mm)
• ความหนาแผ่นยึดด้านหน้า: ต่ำสุด 1.5 มม. สูงสุด 6 มม. (Thickness, of the front panel, minimum 1.5 mm, maximum 6 mm)
• ระยะห่างระหว่างกึ่งกลางปุ่ม: 50 x 50 มม. (Spacing 50 x 50 mm)

ข้อมูลสภาพแวดล้อม

• มาตรฐานป้องกัน: IP67, IP69K (Degree of protection IP67, IP69K)
• อุณหภูมิแวดล้อม: -25 ถึง +80 °C (Ambient temperature -25 ... +80 °C)
• ทนแรงสั่นสะเทือน: 10 - 150 Hz (0.5 mm / 5 g) (Resistance to vibrations 10 - 150 Hz (0.5 mm / 5 g))
• ทนแรงกระแทก: 50 g (Restistance to shock 50 g)
• ข้อมูลทางไฟฟ้า (Electrical data)

ข้อมูลทางไฟฟ้า

• ความถี่การสับเปลี่ยน: 1,000 ครั้งต่อชั่วโมง
