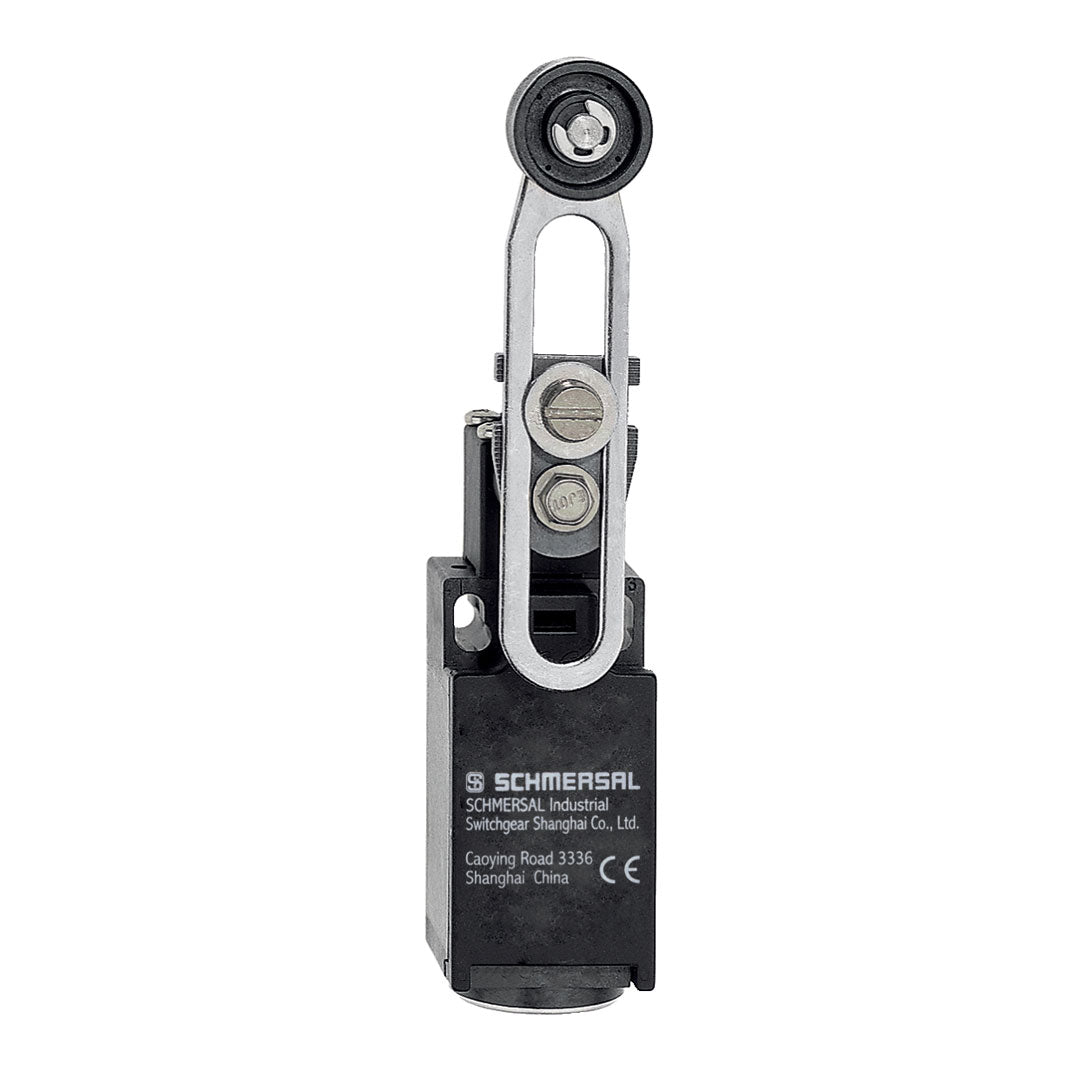

Schmersal ลิมิตสวิทช์ TV7H 236-11Z-M20 รหัสสินค้า 101168168

ขอมูลทางกล

• ชิ้นส่วนการกด: ก้านเลื่อน (Roller lever)
• วัสดุของลูกกลิ้ง : พลาสติก
• อายุการใช้งานเครื่องจักร : ต่ำสุด 20,000,000 ครั้ง
• ความเร็วในการทำงานต่ำสุด: 1,440 มม./นาที
• ความเร็วในการทำงานสูงสุด: 1 เมตร/วินาที
• หมายเหตุ : ความเร็วในการทำงานที่มุมกด 30° กับแกนสวิตช์
• ระยะเวลาดีดตัว : ขึ้นอยู่กับความเร็วในการทำงาน
• หมายเหตุ: เวลาในการสับเปลี่ยนขึ้นอยู่กับความเร็วในการทำงาน
• แรงบิดในการกดต่ำสุด: 0.2 นิวตันเมตร
• ปลายสาย : ขั้วต่อแบบสกรู M20 x 1.5
• ขนาดสายเคเบิลขั้นต่ำ: 0.75 มม²
• ขนาดสายเคเบิลสูงสุด : 2.5 มม²
• หมายเหตุ: ค่าดังกล่าวรวมถึงขนาดของรางสายไฟด้วย
• ความยาวของเซ็นเซอร์ : 49 มม.
• ความกว้างของเซ็นเซอร์: 30 มม.
• ความสูงของเซ็นเซอร์: 158.5 มม.

ข้อมูลสภาพแวดล้อม

• แรงดันไฟฟ้าทนทานตามมาตรฐาน : 500 V
• แรงดันไฟฟ้าทนแรงกระแทกตามมาตรฐาน : 6 kV

ข้อมูลทางไฟฟ้า

• กระแสทดสอบความร้อน: 10 A
• กระแสลัดวงจรพิกัดที่ต้องการ : 1,000 A
• ประเภทการใช้งาน AC-15 : 230 โวลท์
• ประเภทการใช้งาน AC-15 : 4A
• ประเภทการใช้งาน DC-13 : 24 VDC
• ประเภทการใช้งาน DC-13 : 1 A
• องค์ประกอบการสับเปลี่ยน : หน้าสัมผัส NO, หน้าสัมผัส NC (Normally Open, Normally Closed)
• หลักการสับเปลี่ยน : การกระทำแบบช้า (Slow action) - ช่วยลดการเกิดประกายไฟ
• ความถี่การสับเปลี่ยนสูงสุด : 5,000 ครั้ง/ชั่วโมง
• วัสดุของหน้าสัมผัส: เงิน
