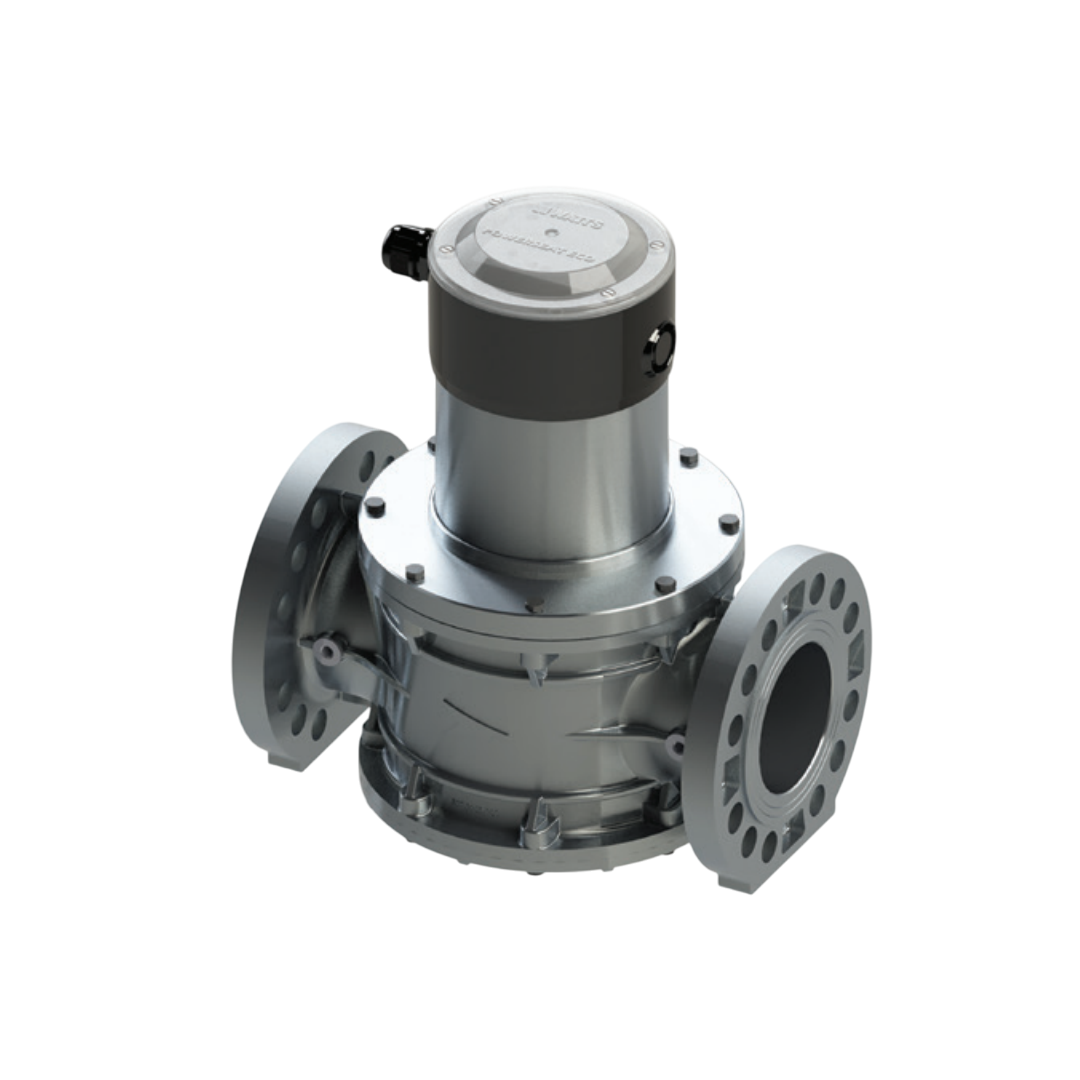

Safety Valve WATTS GHAV Series GHAV80N DN80 มม.
Safety Valve WATTS GHAV Series GHAV80N DN80 มม.
WATTS
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
5,500.00 ฿
ราคาปกติ
ราคาโปรโมชัน
5,500.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Safety Valve WATTS GHAV Series GHAV80N DN80 มม.
WATTS เป็นแบรนด์ชั้นนำระดับโลกที่มีชื่อเสียงด้านการพัฒนาและผลิตอุปกรณ์ควบคุมของไหล (Fluid Control Products) โดยเฉพาะ "วาล์ว" (Valve) ซึ่งถือเป็นหัวใจสำคัญในระบบประปา ระบบแก๊ส และระบบทำความร้อนในภาคอุตสาหกรรมและอาคารขนาดใหญ่ วาล์วจาก WATTS ได้รับความไว้วางใจมาอย่างยาวนานในด้านคุณภาพ ความแม่นยำ และความปลอดภัยที่ได้มาตรฐานระดับสากล
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ประเภทวาล์ว: วาล์วนิรภัย (Safety Valve) สำหรับระบบแรงดันสูง – แบบเปิดทันที (direct acting, spring loaded)
- การทำงาน: ป้องกันแรงดันเกินโดยการเปิดปล่อยแรงดันเมื่อถึงค่าที่ตั้งไว้
- ตัววาล์ว: ทองเหลือง (Brass)
- สปริง: สแตนเลส (Stainless Steel)
- ซีล: NBR หรือ FKM (ขึ้นกับรุ่นการใช้งาน)
- แรงดันเปิด (Set Pressure): ตั้งค่าได้ตามต้องการ ตั้งแต่ 1 ถึง 10 bar หรือมากกว่านั้นตามรุ่น
- แรงดันใช้งานสูงสุด: สูงสุดถึง 16 bar
- อุณหภูมิใช้งาน: -10°C ถึง +110°C (ขึ้นอยู่กับวัสดุซีล)
- การเชื่อมต่อ: เกลียว BSP (ชาย/หญิง), ขนาด DN10 ถึง DN50
- การรับรอง: ตามมาตรฐาน EN ISO 4126 หรือ PED (Pressure Equipment Directive)
การติดตั้ง
- ติดตั้งในตำแหน่งแนวตั้งเสมอ (วาล์วชี้ขึ้น)
- ควรติดตั้งใกล้จุดที่เกิดแรงดันเกิน เช่น บอยเลอร์ ถังแรงดัน หรือปั๊ม
- ห้ามมีวาล์วหรือสิ่งปิดกั้นระหว่างแหล่งแรงดันและวาล์วนิรภัย
- ปลายทางการระบายควรต่อเข้าท่อระบายหรือปล่อยสู่ที่ปลอดภัย
- ต้องมีช่องอากาศให้กับระบบระบาย เพื่อไม่ให้เกิดแรงดันย้อนกลับ
- ตรวจสอบการรั่วและฟังก์ชันการทำงานหลังการติดตั้ง
การใช้งาน
- เหมาะสำหรับระบบที่ต้องป้องกันแรงดันเกิน เช่น:
- หม้อไอน้ำ (Boiler)
- ถังแรงดัน (Pressure Vessel)
- ปั๊มน้ำ ปั๊มเคมี
- ระบบทำความร้อน (Heating System)
- ระบบลมและแก๊ส
- ใช้ได้ทั้งในงานอุตสาหกรรมและเชิงพาณิชย์ เช่น อาคาร โรงงาน ระบบสาธารณูปโภค
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ประเภท (Type) | GHAV80N |
| รหัสสินค้า (Part Number) | 021.0101.101 |
| ขนาด (DN) | DN80 |
| น้ำหนัก (kg) | 10.700 |
| รุ่น (Mod.) | GHAV80 |
| A (ขนาดหน้าแปลน) | DN 80 |
| B (มม.) | 266 |
| C (มม.) | 97 |
| D (มม.) | 300 |
ข้อมูลวัสดุ
| วัสดุ (Materials) | รายละเอียด (Description) |
| ตัววาล์ว (Valve body) | อะลูมิเนียม (Aluminum) |
| ฝาครอบ (Cover) | อะลูมิเนียม (Aluminum) |
| สปริง (Springs) | สแตนเลส (Stainless steel) |
| ลูกสูบควบคุม (Control Piston) | สแตนเลส (Stainless steel) |
| ปะเก็นและโอริง (Gasket and O-ring) | ยางไนไตรล์ (NBR - Nitrile rubber) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติทางเทคนิค (Technical Features) | รายละเอียด (Specification) |
| ความดันขาเข้าสูงสุด (Maximum inlet pressure) | 1 bar |
| อุณหภูมิใช้งาน (Operating temperature) | -15°C ÷ 60°C |
| แรงดันไฟฟ้า (Voltage rating) | 230V / 50Hz (-15% / +10%) |
| ระดับการป้องกัน (Degree of protection) | IP56 |
| การใช้พลังงาน (Power consumption) | DN65 ÷ 150: เปิด: 200 VA, เมื่อเปิดสุด: 10 VA |
| เวลาการเปิดที่อุณหภูมิ -15°C (Opening time at -15°C) | DN65 ÷ 100: สูงสุด 150 วินาทีDN125 ÷ 150: สูงสุด 180 วินาที |
| เวลาการเปิดที่อุณหภูมิ 20°C (Opening time at 20°C) | DN65 ÷ 100: สูงสุด 10 วินาทีDN125 ÷ 150: สูงสุด 30 วินาที |
| เวลาการปิด (Closing time) | น้อยกว่า 1 วินาที (< 1 sec) |
| การเชื่อมต่อแบบหน้าแปลน (Flanged connections) | EN 1092-4, PN16 |
| เชื้อเพลิงที่ใช้ได้ (Fuel) | แก๊สทั้ง 3 ประเภท (แก๊สเมือง, มีเทน, แก๊สหุงต้ม - LPG), แก๊สไม่กัดกร่อน (non-aggressive gases) |
