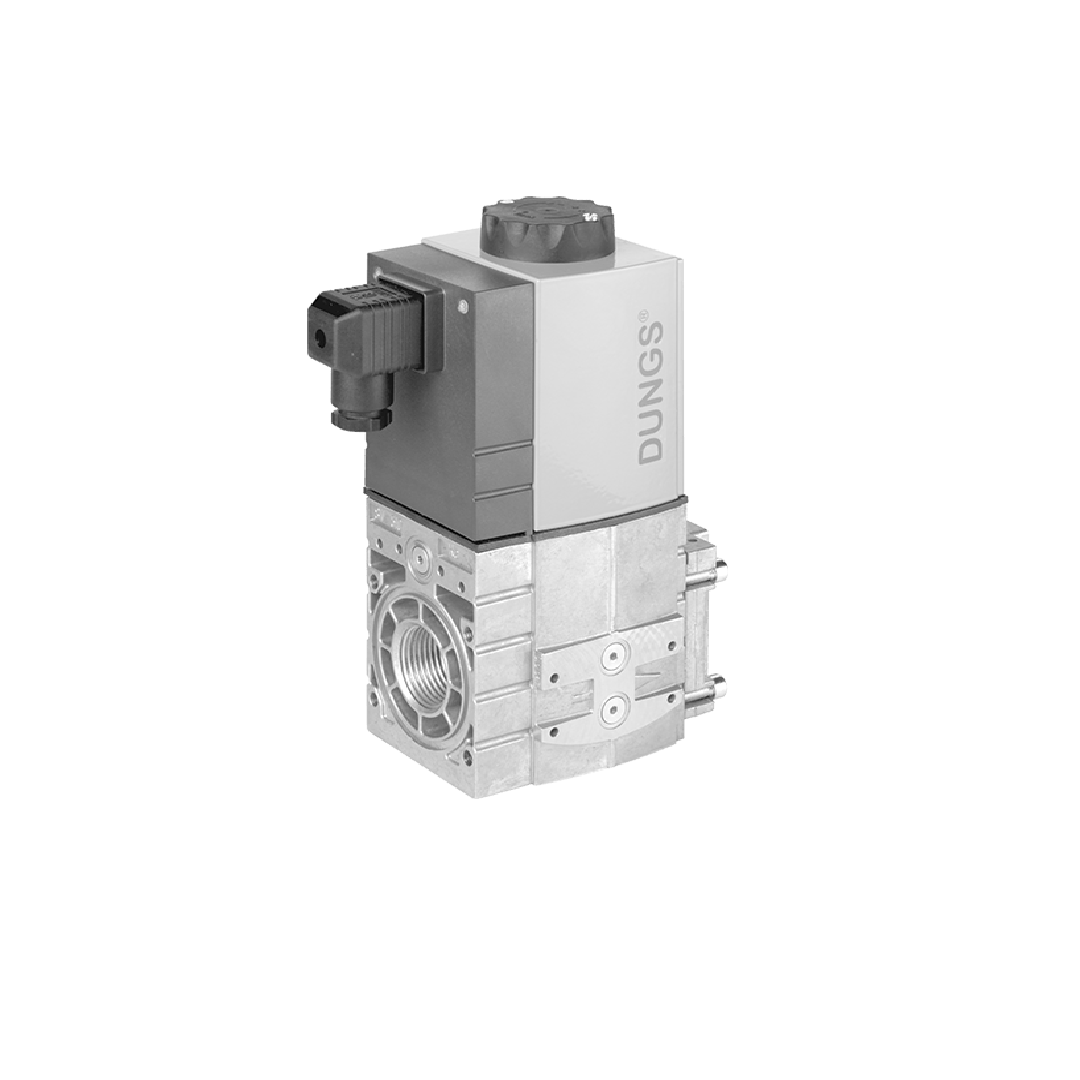

Safety Shutoff Valve (SSV) SV-DLE 1010/604

Name: Safety Shutoff Valve (SSV) SV-DLE 1010/604
Brand: DUNGS
SKU: SV-DLE 1010/604
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

DUNGS

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

0.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Safety Shutoff Valve (SSV) SV-DLE 1010/604

Safety Shutoff Valve (SSV) SV-DLE 1010/604 Dungs SV/604 เป็นวาล์วปิดนิรภัยที่ออกแบบมาสำหรับตลาดในสหรัฐอเมริกาและแคนาดา ซึ่งไม่จำเป็นต้องมีหลักฐานการปิดวาล์ว วาล์วปิดนิรภัยเป็นส่วนประกอบสำคัญในเครื่องใช้ที่ใช้ก๊าซและระบบเตาเผา ช่วยให้การทำงานปลอดภัยและป้องกันอันตรายที่อาจเกิดขึ้นได้ SV/604 จะปิดการจ่ายก๊าซโดยอัตโนมัติในกรณีฉุกเฉิน ป้องกันอันตรายที่อาจเกิดขึ้น วาล์วมีการออกแบบที่กะทัดรัดและประหยัดพื้นที่ ทำให้ง่ายต่อการติดตั้งในแอพพลิเคชั่นต่างๆ มีให้เลือกใช้งานในรูปแบบต่างๆ เพื่อตอบสนองความต้องการเฉพาะของแอปพลิเคชัน

เปรียบเทียบราคา Safety Shutoff Valve ตัวอื่นๆ

คุณสมบัติ

วาล์วปิดนิรภัยซีรีส์ SV... เป็นส่วนประกอบสำคัญสำหรับอุปกรณ์ที่ใช้ก๊าซ โดยมีกลไกความปลอดภัยที่แข็งแกร่งและเชื่อถือได้ ต่อไปนี้คือรายละเอียดของคุณสมบัติหลัก:

คุณสมบัติหลัก

กลไกความปลอดภัย

วาล์วคู่:การออกแบบนี้รับประกันการปิดผนึกอย่างแน่นหนาทั้งเมื่อวาล์วเปิดและปิด ป้องกันการรั่วไหลของแก๊สในทั้งสองสถานะ

แรงดันการทำงาน

สูงสุด 10 PSI (700 mbar):วาล์วได้รับการออกแบบมาให้ทำงานได้อย่างปลอดภัยภายในช่วงแรงดันนี้

ลักษณะการเปิด/ปิด

SV และ SV-D:เปิดและปิดอย่างรวดเร็วเพื่อตอบสนองอย่างรวดเร็วในแอพพลิเคชั่นบางประเภท
SV-DLE: เปิดช้าพร้อมการยกเริ่มต้นแบบปรับได้เพื่อการสตาร์ทแบบควบคุม ตามด้วยการปิดอย่างรวดเร็วเพื่อความปลอดภัย

การควบคุมการไหล

การปรับการไหลหลัก:ช่วยให้ควบคุมการไหลของก๊าซผ่านวาล์วได้อย่างแม่นยำ

การเชื่อมต่อ

มาตรฐาน: เกลียวท่อที่ด้านทางเข้าและหน้าแปลนเกลียวที่ด้านทางออก
ตัวเลือก:หน้าแปลนเกลียวที่ด้านทางเข้าสำหรับการติดตั้งในรูปแบบอื่น

ผลงาน

อัตราการไหลสูง:ออกแบบมาเพื่อรองรับความต้องการการไหลของก๊าซที่สำคัญ

ความอเนกประสงค์

อุปกรณ์เสริมการติดตั้งแบบโมดูลาร์ DMV:ความเข้ากันได้กับอุปกรณ์เสริมต่างๆ มากมายสำหรับการติดตั้งแบบกำหนดเอง

การใช้ประโยชน์

SV.. ขอแนะนำให้ใช้ในอุตสาหกรรม และแอปพลิเคชันการทำความร้อนเชิงพาณิชย์ ที่ต้องการวาล์วปิดอัตโนมัติ SV... เหมาะสำหรับก๊าซธรรมชาติแห้ง, โพรเพน บูเทน อากาศ และก๊าซเฉื่อย เหมาะสำหรับปริมาณสูงสุด 0.1% แห้ง H2S.

แก๊ส "แห้ง" มีจุดน้ำค้างต่ำกว่า +15 F และความชื้นสัมพัทธ์น้อยกว่า มากกว่า 60%

ข้อมูลเทคนิค

Model Size (NPT)	SV 1005,SV 1007, SV 1010, SV 1012, SV 1015, SV 1020 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" เกลียวท่ออยู่ด้านทางเข้า เกลียวหน้าแปลนอยู่ด้านทางออก
ความดันใช้งานสูงสุด	10 PSI (700 mbar)
ความดันตัวถังสูงสุด	15 PSI (1000 mbar)
Max. close off pressure	15 PSI (1000 mbar)
ความดันปิดสูงสุด	120 VAC @ 50 - 60 Hz
ระดับพลังงาน	See page 5.
ระดับการครอบคลุม	NEMA 4 for NEMA 4 indoor only NEMA 12
การเชื่อมต่อไฟฟ้า	DIN-connector with 1/2” NPT conduit adapter
เวลาปิด	100 % duty cycle
เวลาเปิดทำการ	< 1 s
เวลาเปิดทำการ (ถึงกระแสสูงสุด)	SV... & SV-D/614 < 1 s SV-DLE…/614 Adjustable to approx. 10 to 20 s at 70 °F
การปรับยกเบื้องต้น	SV-DLE…/614 ONLY 0 to 70 % of total flow; 0 to 35% of stroke
การปรับอัตราการไหลสูงสุด	SV-D & SV-DLE…/614 ONLY 0 to 100 % of total flow; 0 to 100% of stroke. When adjusted to low flows, flow repeatability upon opening is +/-15%.
วัสดุที่สัมผัสกับแก๊ส	Housing: Aluminium, Steel; free of non-ferrous metals Sealings on valve seats: NBR-based rubber
ระดับอุณหภูมิแวดล้อม	-20 °F to +140 °F (-29 °C to +60 °C)
ตำแหน่งการติดตั้ง	Safety shut off valve from vertically upright to horizontal
พอร์ตทดสอบ / พอร์ตติดตั้งสวิตช์แรงดัน	G 1/8 ISO 228 ports available. See page 3 and 4 for details.
ตะแกรงกรองแก๊ส (แบบมาตรฐาน)ตะแกรงกรองแก๊ส (แบบมาตรฐาน)	Installed in the housing upstream (23 mesh)
หลักฐานการปิดสวิตช์ ติดตั้งและปรับเทียบจากโรงงาน	SPDT switch with indication lamps: AC max. 10 A resistive@ 120 VAC AC max.8 A inductive @ 120 VAC
ระบบทดสอบวาล์ว	Requires VPS 504; mounts directly to either side of SV... 1010 - 1020 only

ข้อมูลเฉพาะ / ขนาดสินค้า

Type	Order No. 120 VAC @ 50-60 Hz	Pressuremax. [PSI]	Size	Dimensions [inch] Dimensions [mm]					Rating [VA]	Weight [lbs] [kg]
				a	b	c	d
SV-DLE 1010/614	267075	10	NPT 1	10.5 266	4.6 116	3.4 87	10.9 277	25	9.3 4.2
