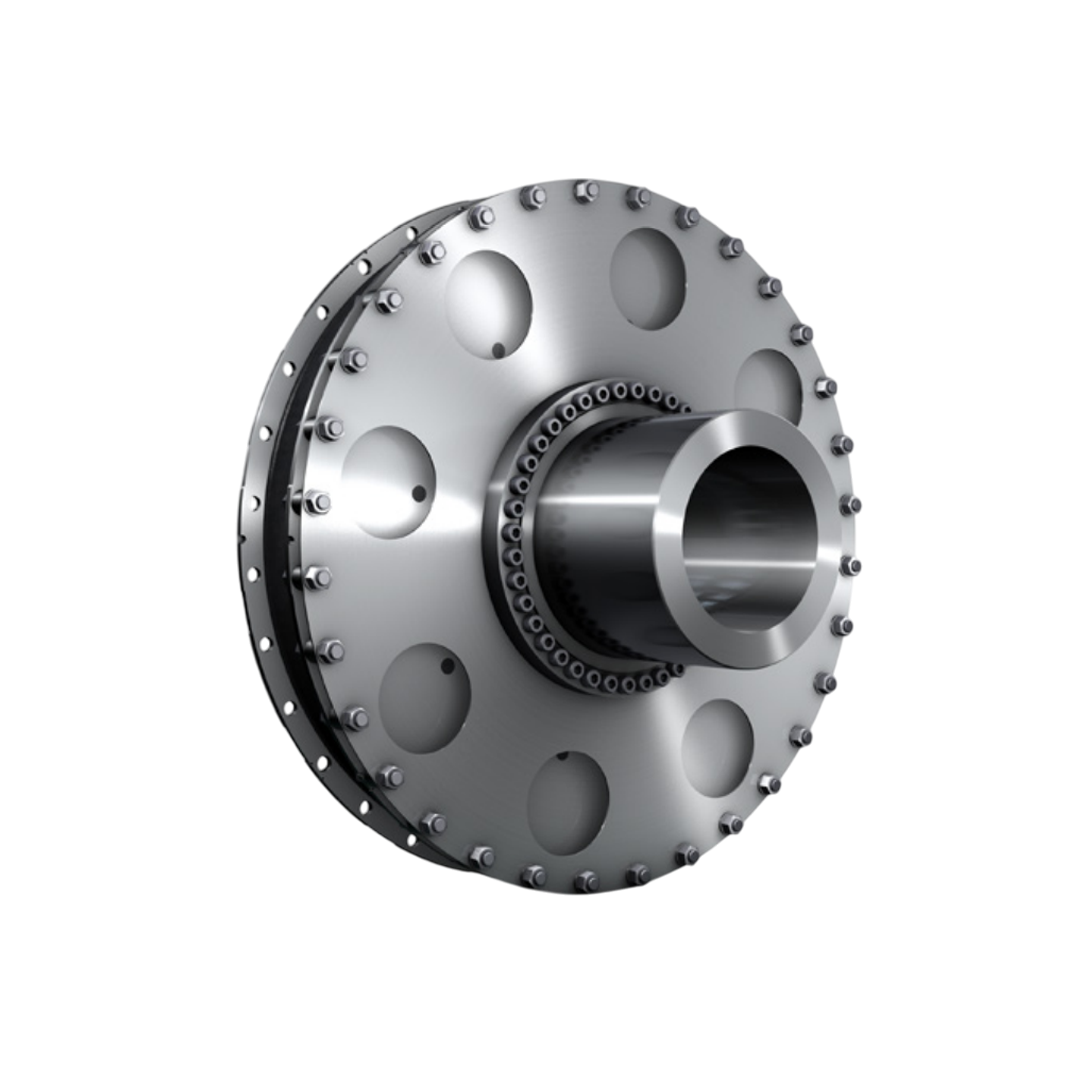

Rexnord Torsionally Soft Couplings รุ่น CENTAX-SEC 100-GSS2 00177
Rexnord Torsionally Soft Couplings รุ่น CENTAX-SEC 100-GSS2 00177
Rexnord
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Rexnord Torsionally Soft Couplings รุ่น CENTAX-SEC 100-GSS2 00177
Rexnord Couplings (คัปปลิ้งเร็กซ์นอร์ด) Rexnord เป็นแบรนด์ชั้นนำระดับโลกที่เชี่ยวชาญด้านระบบส่งกำลัง (power transmission systems) โดยเฉพาะ “Couplings” หรือ คัปปลิ้ง ซึ่งเป็นอุปกรณ์ที่ใช้เชื่อมต่อระหว่างเพลาสองตัวในระบบเครื่องจักร เพื่อถ่ายทอดแรงบิด (torque) และชดเชยความคลาดเคลื่อน (misalignment) ต่าง ๆ ระหว่างเพลา
คุณสมบัติ
คุณสมบัติ
Rexnord CENTAX-SEC รุ่น 100-GSS2 ซึ่งเป็นคัปปลิ้งแบบยืดหยุ่นสูงที่ออกแบบมาเพื่อรองรับแรงสั่นสะเทือนและการเยื้องแนวในระบบขับเคลื่อนต่างๆ
คุณสมบัติหลัก
- โครงสร้างแบบโมดูลาร์: สามารถปรับแต่งได้ตามความต้องการของการใช้งาน ด้วยการเลือกใช้ส่วนประกอบต่างๆ เช่น เมมเบรน (membranes), ลิงก์ (links), หรือโบลต์ (bolts) เพื่อเพิ่มความยืดหยุ่นในทิศทางต่างๆ
- ความยืดหยุ่นสูง: รองรับการเยื้องแนวทั้งในแนวแกน (axial), แนวรัศมี (radial), และเชิงมุม (angular) ได้อย่างมีประสิทธิภาพ
- การลดแรงสั่นสะเทือน: ช่วยลดแรงสั่นสะเทือนและเสียงรบกวนในระบบขับเคลื่อน
- ระบบป้องกันความล้มเหลว (Fail-Safe): ในกรณีที่ส่วนยางยืดหยุ่นเสียหาย ระบบจะยังคงเชื่อมต่อหน่วยขับเคลื่อนเพื่อป้องกันการหยุดชะงักของระบบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- การติดตั้งแบบยืดหยุ่น: สามารถติดตั้งได้ทั้งในระบบที่มีการยึดแบบแข็งหรือแบบยืดหยุ่น
- การปรับแต่ง: สามารถปรับแต่งขนาดและส่วนประกอบต่างๆ เช่น ฮับ (hubs), แปลน (flanges), และอะแดปเตอร์ (adapters) ให้เหมาะสมกับการใช้งานเฉพาะ
การใช้งาน
- อุตสาหกรรมทางทะเล: เหมาะสำหรับระบบขับเคลื่อนหลักและเสริมในเรือ
- ระบบพลังงาน: ใช้ในเครื่องกำเนิดไฟฟ้าและระบบขับเคลื่อนที่ต้องการความยืดหยุ่นสูง
- อุตสาหกรรมทั่วไป: เหมาะสำหรับเครื่องจักรที่ต้องการการลดแรงสั่นสะเทือนและการเยื้องแนว
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาด | 00177 |
| แรงบิดพิกัด TKN (kNm) | 31.5–44 |
| A (มม.) | 307.0 |
| B (มม.) | 327.0 |
| C (มม.) | 717.5 |
| d₁–d₂ max (มม.) | 200 |
| d₆ (มม.) | 790 |
| F (มม.) | 177.0 |
| G (มม.) | 209.5 |
| L₁–L₂ (มม.) | 235 |
| N₁–N₂ (มม.) | 280 |
| DA (มม.) | 790 |
| S₁ (มม.) | 216.0 |
| S₂ (มม.) | 352.5 |
| S₃ (มม.) | 199.0 |
| J₁ (kgm²) | 11.4 |
| J₂ (kgm²) | 6.3 |
| J₃ (kgm²) | 6.8 |
| m₁ (กก.) | 199.5 |
| m₂ (กก.) | 67.8 |
| m₃ (กก.) | 135.2 |
| mรวม (กก.) | 402.5 |
