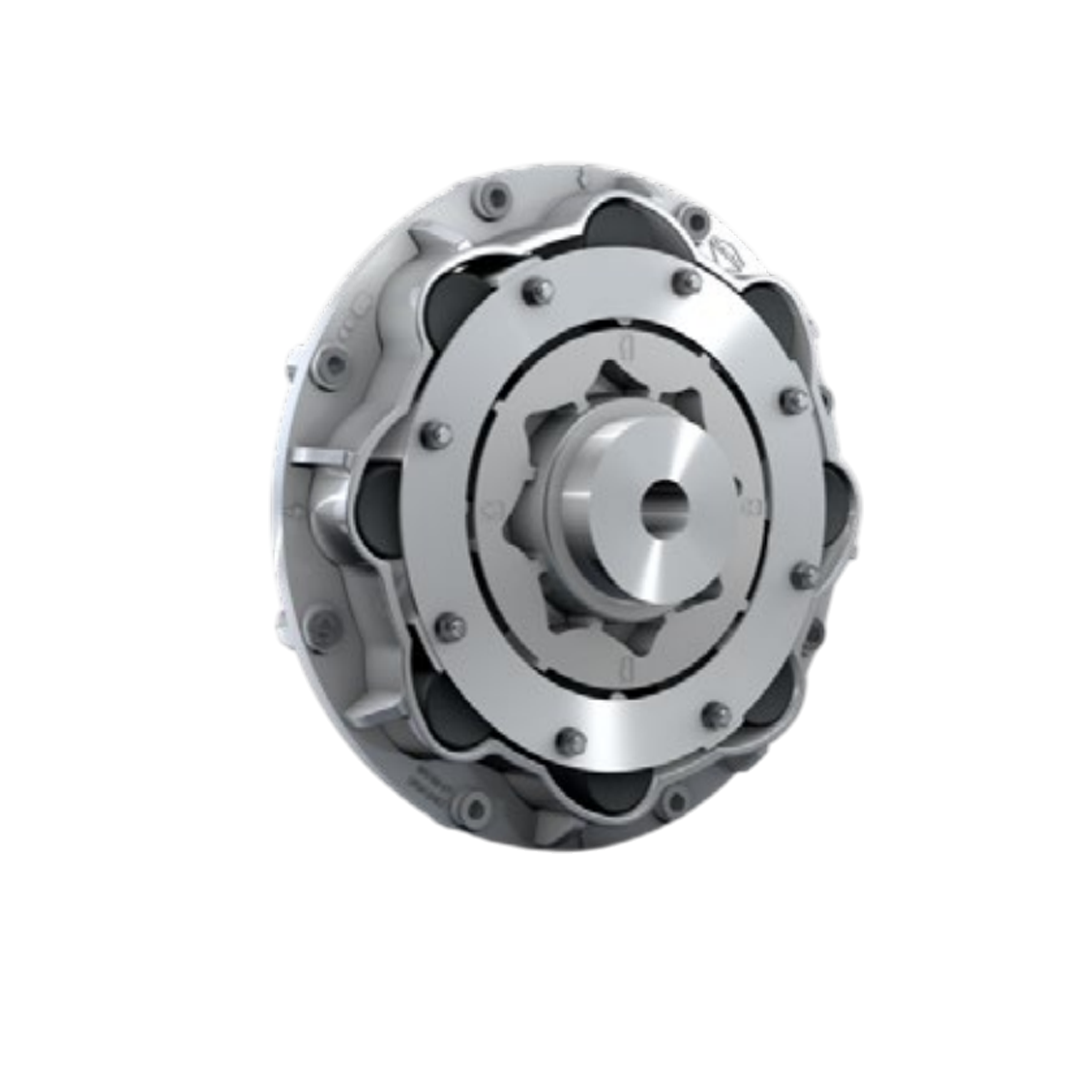

Rexnord Torsionally Soft Couplings รุ่น Centaflex-TIR TIR Series 178

Rexnord Torsionally Soft Coupling – Centaflex-TIR (Torque-Insensitive Rubber Coupling) ซึ่งเป็นรุ่นพิเศษที่ออกแบบมาให้มีคุณสมบัติการแยกแรงบิดอย่างยอดเยี่ยม เหมาะสำหรับงานที่ต้องการความยืดหยุ่นสูงในการดูดซับแรงสั่นสะเทือนและแรงกระชาก (shock loads)

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-TIR
• ประเภท: Torsionally Soft Coupling แบบ Torque-Insensitive Rubber (TIR)
• ใช้ยางธรรมชาติคุณภาพสูงหรือยางพิเศษในลักษณะ Rubber Block
• เชื่อมต่อแบบ Plug-in ระหว่าง Flange กับ Rubber Elements
• ไม่มี Backlash และไม่ต้องหล่อลื่น
• แรงบิดพิกัด (Nominal Torque): ประมาณ 20 – 5,000 Nm (ขึ้นอยู่กับขนาดรุ่น)
• ความสามารถในการชดเชยเยื้องแนว (Misalignment):
• Radial: สูงถึง 2 mm
• Angular: สูงถึง 3°
• Axial: ±2 mm
• วัสดุยาง (Elastomer):
• Natural Rubber หรือ Silicone
• ทนความร้อน, สารเคมี และแรงสั่นสะเทือนได้ดี
• อุณหภูมิใช้งาน: –40°C ถึง +100°C (สูงสุด +120°C สำหรับรุ่นยางพิเศษ)

การติดตั้ง

• ติดตั้ง Hub เข้ากับเพลา
• สามารถใช้การยึดแบบ keyway หรือ taper bush ได้
• ประกอบยางยืดหยุ่น (Rubber Elements)
• เสียบ (plug-in) rubber block เข้ากับ flange หรือ disc โดยตรง
• ยึดด้วยสกรูตาม Torque ที่แนะนำ
• ป้องกันการคลายตัวในระหว่างใช้งาน
• ไม่ต้องการสารหล่อลื่น หรือการปรับตั้งบ่อยครั้ง
• ทำให้ดูแลรักษาง่ายและเหมาะกับงานต่อเนื่อง

การใช้งาน

• เหมาะสำหรับอุตสาหกรรมที่ต้องการ แรงบิดไม่สูงมาก แต่ต้องการความนุ่มนวลและยืดหยุ่นสูง เช่น:
• เครื่องสูบลมหรือปั๊มที่มีแรงสั่นสะเทือน
• คอมเพรสเซอร์
• เครื่องจักรอุตสาหกรรมอาหาร/ยา
• อุปกรณ์ส่งกำลังที่ต้องการลดเสียงรบกวน
• ระบบอัตโนมัติและโรโบติกส์ (Robotics)
• เหมาะอย่างยิ่งกับมอเตอร์ขนาดเล็กถึงกลางที่ทำงานต่อเนื่อง

ข้อมูลทางเทคนิค
