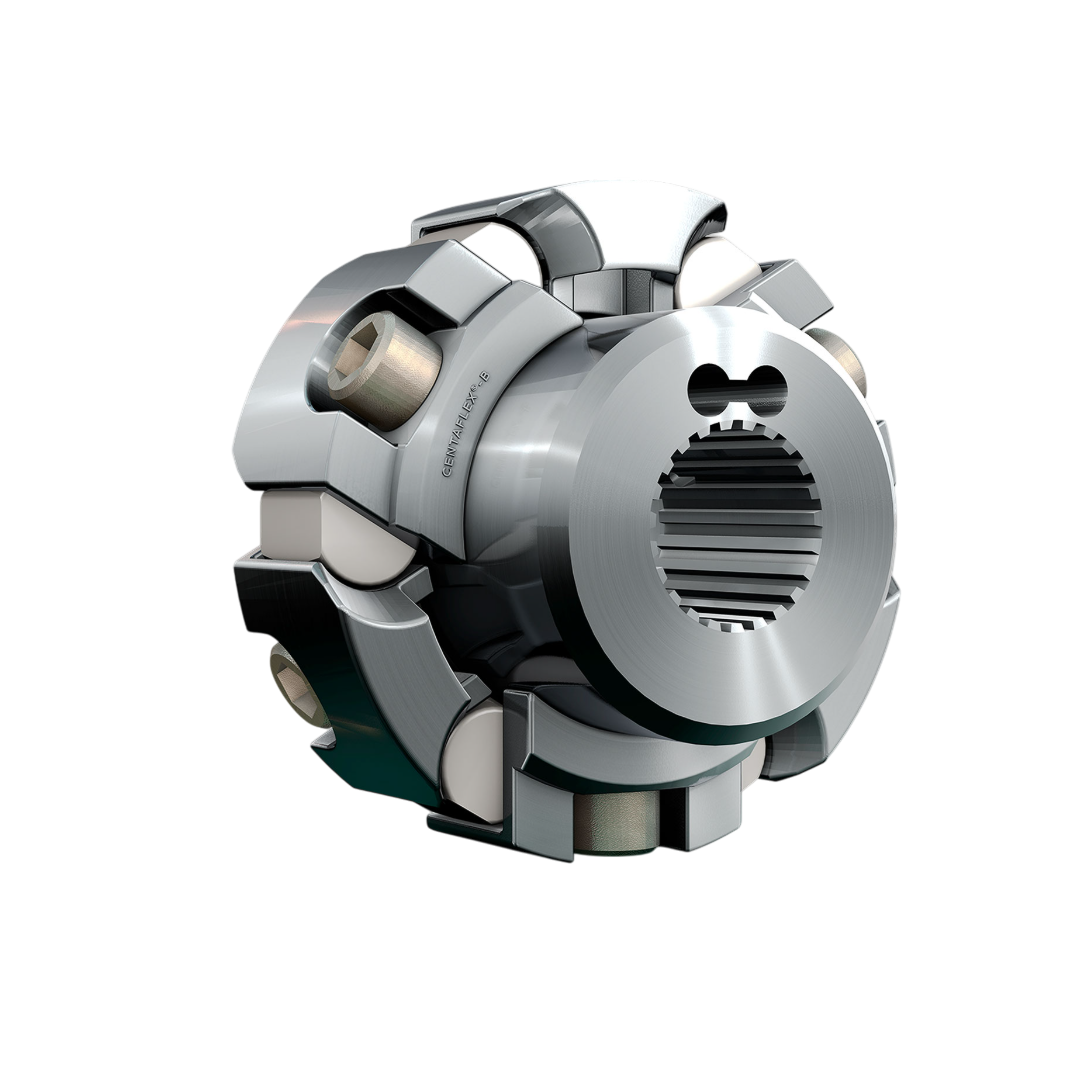

Rexnord Torsionally Soft Couplings รุ่น Centaflex-B Type B-H-G 120

Rexnord Torsionally Soft Coupling – Centaflex-B Type B-H-G, รุ่นที่ออกแบบมาสำหรับ การใช้งานหนัก (Heavy Duty) และสามารถติดตั้งด้วย Taper Lock Bush เพื่อความสะดวกในการติดตั้งและถอดเปลี่ยน เหมาะสำหรับงานอุตสาหกรรมที่มีแรงบิดสูงและโหลดกระแทก

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-B Type B-H-G
• ประเภท: Torsionally Soft Coupling – Heavy Duty พร้อม Taper Lock Bush
• วัสดุยาง (Elastic Element): Natural Rubber (มาตรฐาน) หรือ Hytrel® (สำหรับอุณหภูมิสูง/แรงบิดสูง)
• ช่วยดูดซับแรงกระแทก แรงสั่นสะเทือน และลดเสียงรบกวน
• แรงบิดพิกัด (Nominal Torque): โดยทั่วไปอยู่ที่ 2,000 – 60,000+ Nm (ขึ้นอยู่กับขนาดรุ่น B-H-G)
• ความเร็วรอบ (Max Speed): สูงสุดประมาณ 4,000–5,000 RPM (ขึ้นอยู่กับขนาดและการบาลานซ์)
• การชดเชยเยื้องแนว (Misalignment Capacity): Radial: ≤ 1.5 mm
• การชดเชยเยื้องแนว (Misalignment Capacity): Angular: ≤ 2°
• การชดเชยเยื้องแนว (Misalignment Capacity): Axial: ±2 mm
• อุณหภูมิใช้งาน: –40°C ถึง +100°C (หรือมากกว่านั้นถ้าใช้วัสดุพิเศษ)
• วัสดุ Flange และ Hub: เหล็กหล่อ หรือเหล็กกล้าคุณภาพสูง
• ไม่มี Backlash
• รองรับแรงบิดกระชาก (shock load) สูง
• ติดตั้ง/ถอดง่ายด้วยระบบ Taper Lock Bush
• ไม่ต้องหล่อลื่น (Maintenance-free)

การติดตั้ง

• เลือกขนาด Taper Lock Bush: ให้เหมาะกับขนาดเพลา
• ติดตั้ง Bush ลงใน Flange
• ใส่เพลาเข้ากับ Bush แล้วขันสกรูให้แน่นตาม torque ที่ระบุ
• ประกอบ Elastic Element (ยางยืดหยุ่น)
• ใส่ระหว่าง Flange สองด้าน
• ขันสกรูหน้าแปลน (Flange Bolt)
• ให้แน่นตาม Torque ที่กำหนดโดยผู้ผลิต
• ตรวจสอบ Alignment
• ใช้เครื่องมือวัด alignment เพื่อให้แน่ใจว่าภายในค่าคลาดเคลื่อนที่ยอมรับได้

การใช้งาน

• อุตสาหกรรมหนัก (Heavy-Duty Applications):
• เหมืองแร่, เครื่องบด, เครื่องผสมวัสดุหนัก
• เครื่องยนต์ดีเซลขนาดใหญ่
• ปั๊มแรงดันสูง, คอมเพรสเซอร์
• เครื่องจักรกลที่มีโหลดกระชากหรือการสตาร์ทหยุดบ่อย
• เหมาะกับระบบที่มีแรงสั่นสะเทือนสูง และต้องการ ความทนทานต่อสภาพแวดล้อมหนัก
• ใช้งานได้กับมอเตอร์ไฟฟ้ากำลังสูง หรือระบบส่งกำลังที่มีขนาดใหญ่

ข้อมูลทางเทคนิค
