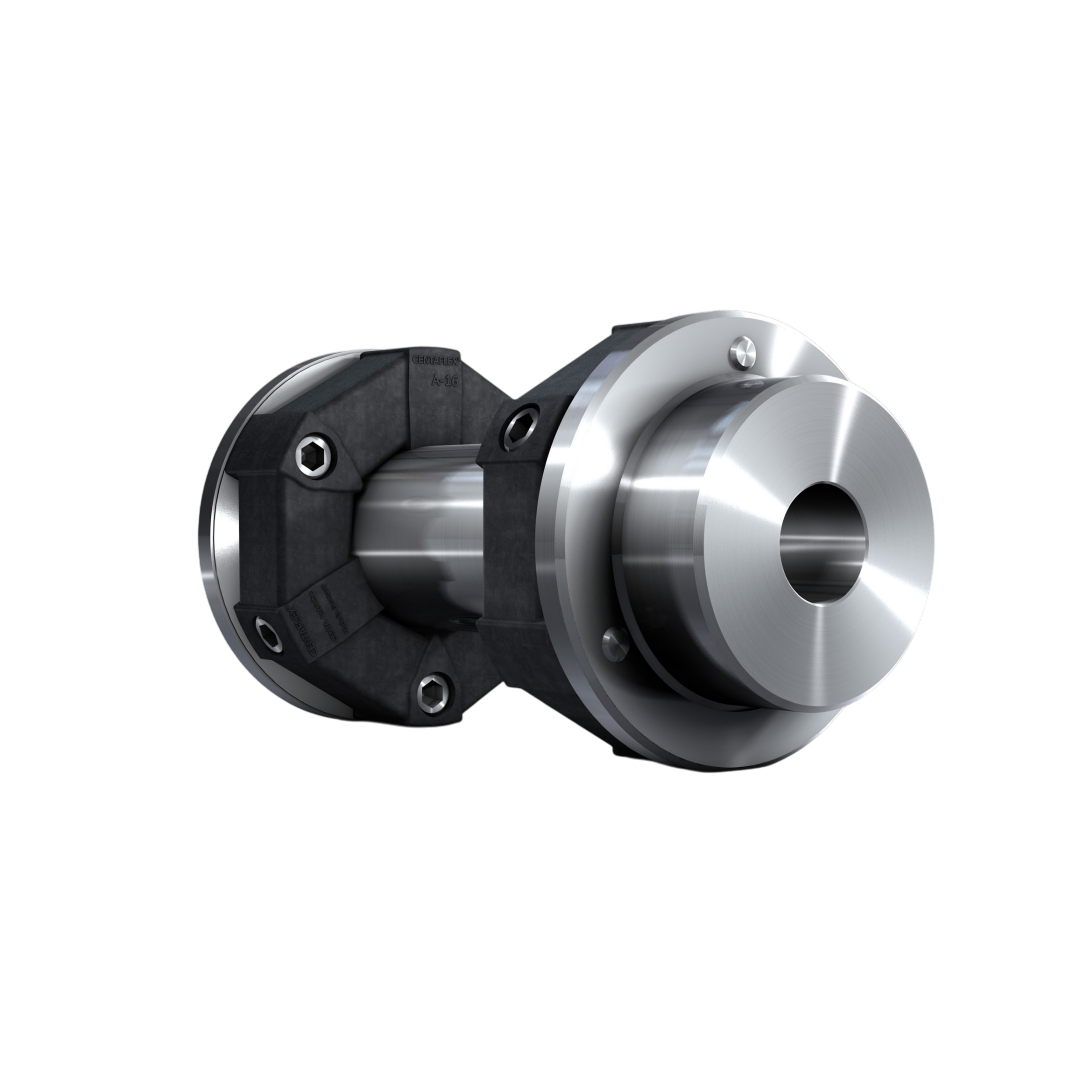

Rexnord Torsionally Soft Couplings รุ่น Centaflex-A TYPE G 22

รุ่น TYPE G

เป็นรุ่นที่ออกแบบอย่างเรียบง่ายที่สุด โดยส่วนกลางของเพลาจะถูกจัดศูนย์ด้วยชิ้นส่วนยืดหยุ่นเท่านั้น เหมาะสำหรับเพลาที่มีความยาวสั้นถึงปานกลาง และความเร็วรอบสูงสุดประมาณ 1500 รอบต่อนาที

ข้อมูลคุณสมบัติ

• รุ่น: Centaflex-A TYPE G
• ประเภท: Torsionally Soft Coupling พร้อม Clamping Hub (แบบยึดด้วยการบีบแน่น)
• วัสดุยาง (Elastic Element): Natural Rubber หรือ Hytrel® (ขึ้นอยู่กับการใช้งานและอุณหภูมิที่ต้องการ)
• วัสดุ Hub: เหล็กกล้าเคลือบผิว หรือ อะลูมิเนียม (สำหรับเวอร์ชันน้ำหนักเบา)
• แรงบิดพิกัด (Nominal Torque): โดยทั่วไปอยู่ในช่วงประมาณ 40 – 1,100 Nm (ขึ้นอยู่กับขนาด TYPE G)
• ช่วงอุณหภูมิการทำงาน: โดยทั่วไป -40°C ถึง +100°C
• ติดตั้งง่าย ด้วย clamping hub (ไม่ต้องใช้ key)
• ไม่มี backlash
• รองรับ misalignment ได้ดี (radial, axial, angular)
• ไม่มีการหล่อลื่น – ไม่ต้องบำรุงรักษา
• เหมาะกับการใช้งานที่ต้องการเปลี่ยนหรือถอด coupling อย่างรวดเร็ว

การติดตั้ง

• เตรียมเพลา: ทำความสะอาดและตรวจสอบขนาดเพลาให้ตรงกับ hub
• ใส่ Clamping Hub: สวม hub เข้ากับเพลาโดยไม่ต้องใช้คีย์ (keyless mounting)
• ขันสกรู: ใช้ Torque wrench ขันสกรู clamping ให้แน่นตามค่าที่ผู้ผลิตกำหนด
• ประกอบ Elastic Element: เชื่อมต่อยางยืดหยุ่นระหว่าง flange ทั้งสองด้าน
• ตรวจสอบ Alignment: Radial: โดยทั่วไปไม่เกิน 0.2 – 0.5 mm
• ตรวจสอบ Alignment: Angular: โดยทั่วไปไม่เกิน 1°
• ตรวจสอบ Alignment: Axial: ~±1 mm

การใช้งาน

• ระบบส่งกำลังขนาดกลางในเครื่องจักรอุตสาหกรรม
• Servo Drives และ Motor Drives
• เครื่องจักรบรรจุภัณฑ์และ Automation
• ปั๊มอุตสาหกรรม
• เครื่องจักรงานแม่นยำที่ต้องการ backlash-free coupling
• งาน retrofit ที่ต้องการติดตั้งโดยไม่ต้องดัดแปลงเพลาหรือทำ keyway
