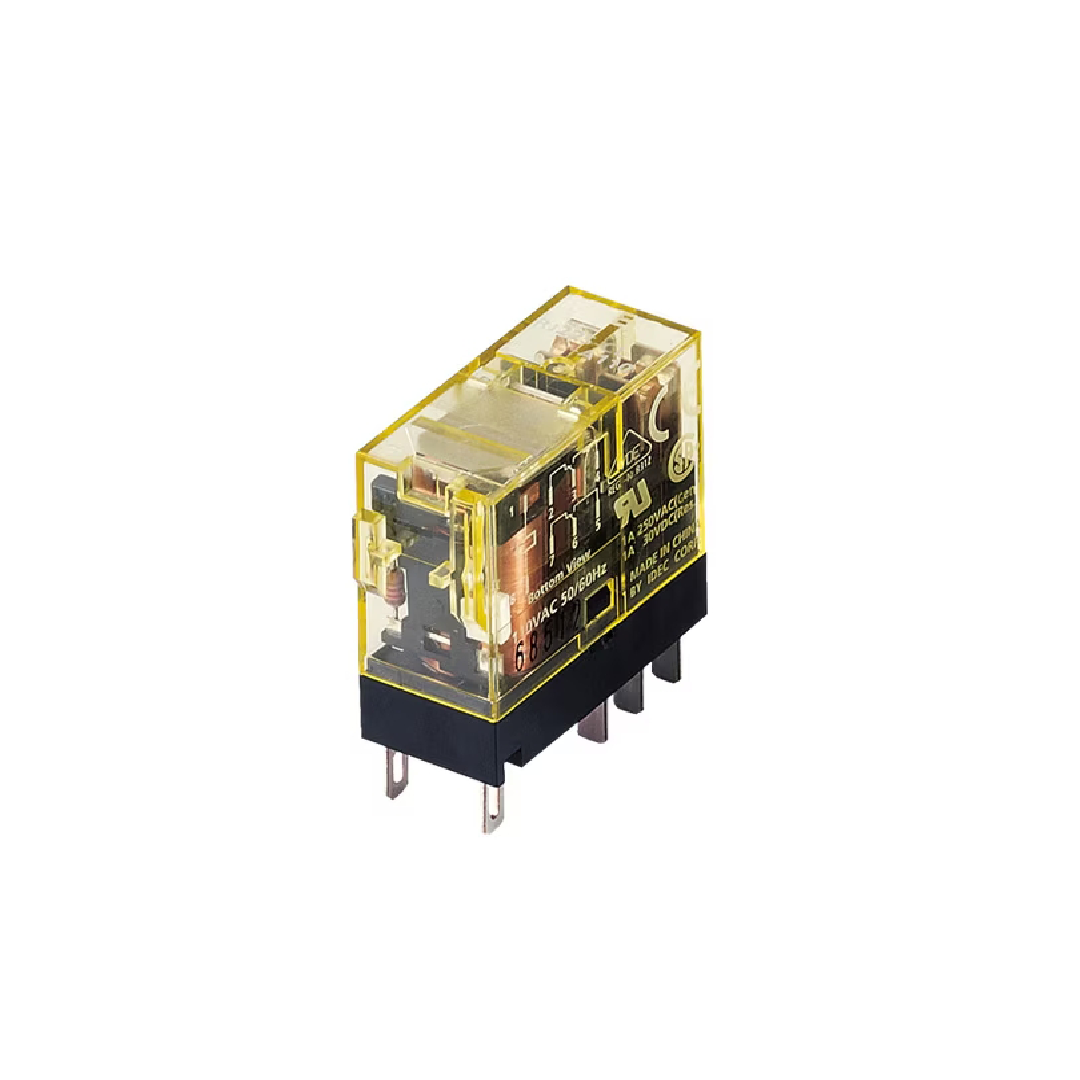

Relay IDEC RJ22V-A-A24 รีเลย์ 24 VAC
Relay IDEC RJ22V-A-A24 รีเลย์ 24 VAC
IDEC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Relay IDEC RJ22V-A-A24 รีเลย์ 24 VAC
IDEC RJ Series Slim PCB Relays เป็นตัวเลือกที่ยอดเยี่ยมสำหรับวิศวกร นักออกแบบวงจร และผู้ที่ต้องการรีเลย์คุณภาพสูง ขนาดเล็ก และทนทาน สำหรับติดตั้งบนแผงวงจรพิมพ์ (PCB) ในหลากหลายงานอิเล็กทรอนิกส์ ไม่ว่าจะเป็นในอุปกรณ์ควบคุม, เครื่องมือวัด, อุปกรณ์สื่อสาร, หรือระบบอัตโนมัติขนาดเล็ก ด้วยขนาดที่บางเฉียบ ทำให้สามารถประหยัดพื้นที่บน PCB ได้อย่างมาก ในขณะที่ยังคงรักษาประสิทธิภาพและความน่าเชื่อถือในการทำงาน รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
RJ Series Slim PCB Relays หรือ รีเลย์ PCB ขนาดบาง RJ Series คือผลิตภัณฑ์ล่าสุดในตระกูลรีเลย์ของเรา ซึ่งได้รับการออกแบบด้วยความใส่ใจในทุกรายละเอียดตามแบบฉบับของ IDEC นวัตกรรมล่าสุดของ IDEC คือโครงสร้างสปริงรีเทิร์นสำหรับ รีเลย์ PCB RJ ที่ช่วยลดจุดอ่อนที่ไม่จำเป็น เพิ่มความทนทาน และยังช่วยเพิ่มการนำไฟฟ้าและอายุการใช้งาน
คุณสมบัติเด่น IDEC รีเลย์ PCB ขนาดบาง RJ Series คื
- รีเลย์ PCB ขนาดบาง RJ: เหมาะอย่างยิ่งสำหรับงานที่ต้องการประหยัดพื้นที่
- ขนาดกะทัดรัด: เพียง 12.7 x 25.5 x 28.8 มม.
- อายุการใช้งานทางไฟฟ้า: 200,000 ครั้ง (โหลด AC) และ 100,000 ครั้ง (โหลด DC)
- อายุการใช้งานทางกล: 30 ล้านครั้ง (คอยล์ AC) และ 50 ล้านครั้ง (คอยล์ DC)
- เป็นไปตามข้อกำหนด RoHS (2002/95/EC)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น | RJ2V แบบธรรมดา |
| จำนวนขั้ว | 2 ขั้ว |
| จำนวนขั้ว | DPDT (Bifurcated Contact),
DPST-NO (Bifurcated Contact) |
| วัสดุสัมผัส | Ag-Ni+Au |
| ระดับการหุ้ม | ทนฟลักซ์ |
| ความต้านทานการสัมผัส (ค่าเริ่มต้น) (*1) | สูงสุด 50 mΩ |
| เวลาทำงาน (*2) | สูงสุด 15 มิลลิวินาที |
| เวลาปล่อย (*2) | 10 ms สูงสุด |
| ฉนวนไฟฟ้า ความแข็งแรง: ระหว่างหน้าสัมผัสและขดลวด | 10,000V (ระหว่างหน้าสัมผัสและขดลวด) |
| ฉนวนไฟฟ้า ความแข็งแรง: ระหว่างหน้าสัมผัสของ ขั้วเดียวกัน | 5000V AC, 1 นาที |
| ฉนวนไฟฟ้า ความแข็งแรง: ระหว่างหน้าสัมผัสของ ขั้วที่แตกต่างกัน | 1000V AC, 1 นาที |
| การสั่นสะเทือน ความต้านทาน: ขีดสุดในการทำงาน 1 | 3000V AC, 1 นาที |
| การสั่นสะเทือน ความต้านทาน: ขีดจำกัดความเสียหาย | 10 ถึง 55 Hz, แอมพลิจูด 0.75 มม. |
| แรงกระแทก ความต้านทาน: การทำงาน สุดขั้ว | 10 ถึง 55 เฮิรตซ์ แอมพลิจูด 0.75 มม. |
| ความต้านทานแรงกระแทก : ขีดจำกัดความเสียหาย | 1000 ม./วินาที2 (100G) |
| อายุการใช้งานทางไฟฟ้า (โหลดที่กำหนด) | โหลด AC: ขั้นต่ำ 100,000 การทำงาน (ความถี่การทำงาน 1,800 การทำงานต่อชั่วโมง) โหลด DC: ขั้นต่ำ 200,000 การทำงาน (ความถี่การทำงาน 1,800 การทำงานต่อชั่วโมง) |
| อายุการใช้งานทางกล (ไม่มีโหลด) | 10 ล้านครั้งหรือมากกว่า (ความถี่การทำงาน 18,000 ครั้งต่อชั่วโมง) |
| อุณหภูมิในการทำงาน (*3) | –40 ถึง +70°C (ไม่ การแช่แข็ง) |
| ความชื้นในการทำงาน | ความชื้นสัมพัทธ์ 5 ถึง 85% (ไม่มีการควบแน่น) |
| น้ำหนัก (โดยประมาณ) | DPDT: 17g DPST-NO: 16g |
