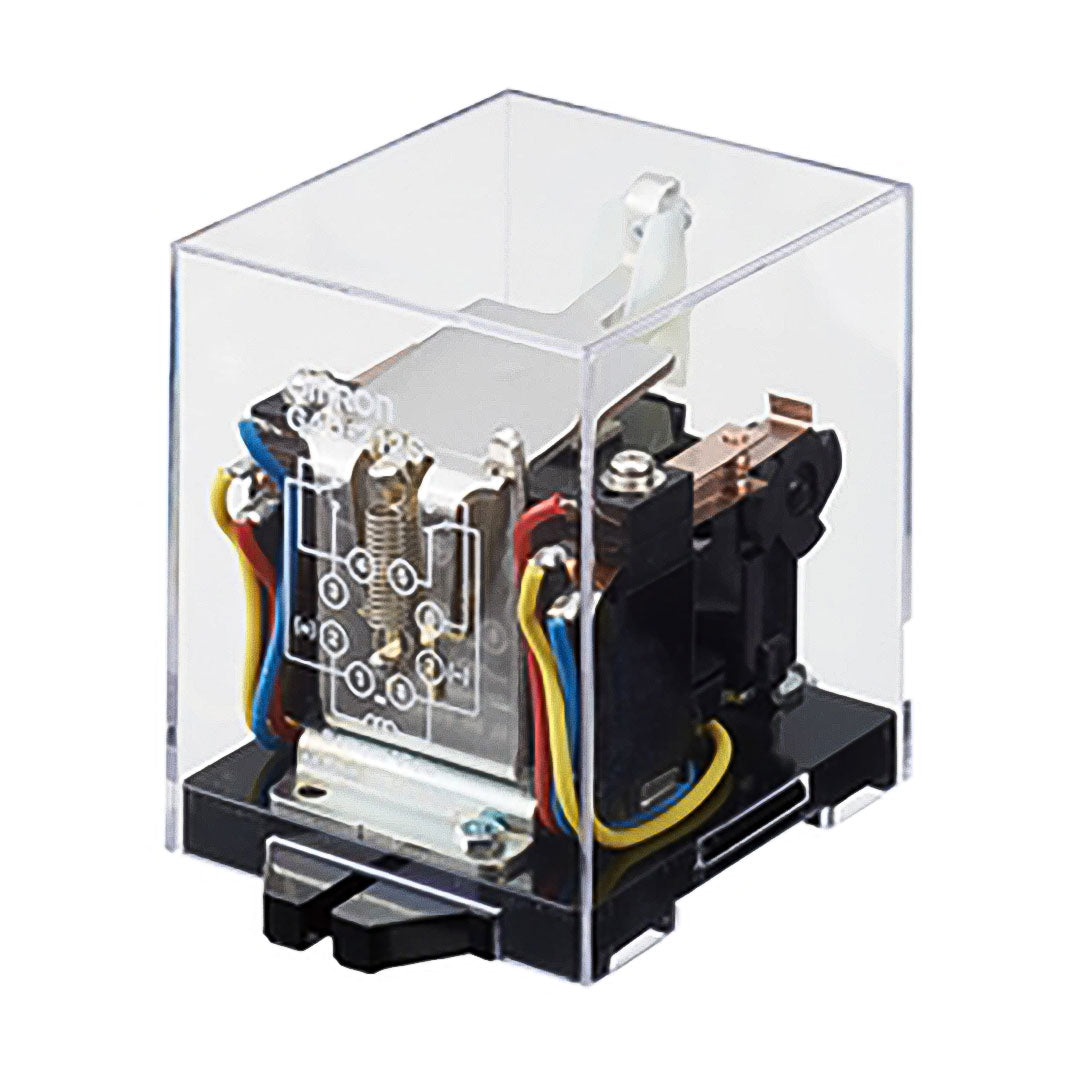

Ratchet Relay Omron G4Q-212S DC12
Ratchet Relay Omron G4Q-212S DC12
OMRON
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,170.00 ฿
ราคาปกติ
ราคาโปรโมชัน
2,170.00 ฿
ราคาต่อหน่วย
/
ต่อ
รายละเอียด Ratchet Relay Omron G4Q-212S DC12
หลักการทำงานของ G4Q-212S DC12
- G4Q-212S DC12 เป็นรีเลย์ไฟฟ้าแบบล็อก ทำหน้าที่เหมือนสวิตช์ที่ควบคุมกระแสไฟขนาดใหญ่โดยใช้กระแสไฟขนาดเล็ก
สถานะการทำงาน:
- เปิด (On): เมื่อจ่ายแรงดันไฟฟ้ากระแสตรง (DC) ขั้วบวกไปยังขั้วคอยล์ (Coil) แรงดันไฟฟ้าต้องอยู่ระหว่าง 10.8V ถึง 15.6V รีเลย์จะ "ล็อก" หมายความว่าจะยังคงเปิดอยู่แม้จะถอดแรงดันไฟฟ้าออกจากขั้วคอยล์
- ปิด (Off): เมื่อจ่ายแรงดันไฟฟ้ากระแสตรง (DC) ขั้วลบไปยังขั้วคอยล์ แรงดันไฟฟ้าต้องอยู่ระหว่าง -10.8V ถึง -15.6V รีเลย์จะ "ปลดล็อก" หมายความว่าจะปิด
รายละเอียดเพิ่มเติม:
- รีเลย์มีขั้วสัมผัส (Contact terminals) สองขั้ว ใช้ต่อกับอุปกรณ์ที่ต้องการควบคุม (Load)
- รีเลย์มีไดโอด (Diode) ต่ออยู่ข้ามขั้วคอยล์เพื่อป้องกันแรงดันไฟฟ้าย้อนกลับ (EMF) เมื่อปิดรีเลย์
- รีเลย์ ออกแบบมาสำหรับใช้งานกับไฟฟ้ากระแสตรง (DC) เท่านั้น ห้ามจ่ายไฟฟ้ากระแสสลับ (AC) ไปยังขั้วคอยล์
ตัวอย่างการใช้งาน G4Q-212S DC12 ควบคุมไฟ:
- ต่อสายไฟด้านหนึ่งของหลอดไฟไปยังขั้ว Common ของรีเลย์
- ต่อสายไฟอีกด้านหนึ่งของหลอดไฟไปยังขั้ว Contact terminal ของรีเลย์
- ต่อสายไฟบวกจากแหล่งจ่ายไฟ 12V DC ไปยังขั้ว +12V ของรีเลย์
- ต่อสายไฟลบจากแหล่งจ่ายไฟ 12V DC ไปยังขั้ว -12V ของรีเลย์
- เมื่อจ่ายแรงดันไฟฟ้าขั้วบวกไปยัง ขั้วสัญญาณ (Signal terminal) รีเลย์จะเปิดและหลอดไฟจะสว่าง เมื่อถอดแรงดันไฟฟ้าออกจาก ขั้วสัญญาณ รีเลย์จะยังคงเปิดอยู่
วิธีปิดไฟ:
- จ่ายแรงดันไฟฟ้าขั้วลบไปยัง ขั้วสัญญาณ
หมายเหตุ:
- แรงดันไฟฟ้าที่จ่ายไปยังขั้วคอยล์ควรอยู่ในช่วง 10.8V ถึง 15.6V
- ห้ามจ่ายไฟฟ้ากระแสสลับ (AC) ไปยังขั้วคอยล์
- รีเลย์ออกแบบมาสำหรับใช้งานในสภาพแวดล้อมปกติ
- ควรติดตั้งรีเลย์ในพื้นที่ที่มีอากาศถ่ายเทสะดวก
สเปคของรีเลย์ G4Q-212S DC12
ข้อมูลขดลวด
- แรงดันไฟฟ้าใช้งาน: 12 โวลต์ DC
- กระแสไฟฟ้าใช้งาน: 320 มิลลิแอมแปร์
ข้อมูลหน้าสัมผัส
- รูปแบบหน้าสัมผัส: DPDT (Double Pole Double Throw - 2 เส้นทาง 2 ตำแหน่ง)
- วิธีการสัมผัส: แบบ Form A (Normally Open - NO) หรือแบบ Form B (Normally Closed - NC) ขึ้นอยู่กับรุ่นของรีเลย์
- วัสดุหน้าสัมผัส: โลหะผสมเงิน (Ag Alloy) มีคุณสมบัติทนทานต่อการสึกหรอและ przewodność (provodnost - conductivity - การนำไฟฟ้า) ที่ดี
ความสามารถในการรองรับกระแสไฟฟ้าสูงสุด:
- 220 โวลต์ AC, 5 แอมแปร์ (สำหรับโหลดแบบ Resistive - โหลดแบบต้านทาน)
- 220 โวลต์ AC, 3 แอมแปร์ (สำหรับโหลดแบบ Inductive - โหลดที่มีขดลวด ด้วยค่า cosφ = 0.4)
- 24 โวลต์ DC, 5 แอมแปร์ (สำหรับโหลดแบบ Resistive)
- 24 โวลต์ DC, 4 แอมแปร์ (สำหรับโหลดแบบ Inductive - ด้วยค่า L/R = 7 มิลลิวินาที)
- ขั้วต่อแบบ Plug-in terminal สะดวกในการติดตั้งและถอดออก
ข้อมูลจำเพาะ
ความต้านทานต่อการสัมผัส | สูงสุด 50 mΩ (วิธีลดแรงดันด้วย 5 VDC 1 A) |
เวลาทำการ | สูงสุด 60 มิลลิวินาที (เมื่อใช้กำลังไฟพิกัดการทำงาน 23 ℃ ไม่รวมการเด้งกลับของหน้าสัมผัส) |
ความถี่ในการทำงานสูงสุด | กลไก: 1200 ครั้ง/ชั่วโมง อัตราโหลด: 1200 ครั้ง/ชั่วโมง |
ความต้านทานของฉนวน | ระหว่างขดลวดและหน้าสัมผัส: นาที 100 MΩ (ที่ 500 VDC) ระหว่างหน้าสัมผัสที่มีขั้วต่างกัน: นาที 100 MΩ (ที่ 500 VDC) ระหว่างหน้าสัมผัสที่มีขั้วเดียวกัน: นาที 100 MΩ (ที่ 500 VDC) |
ความเป็นฉนวน | ระหว่างคอยล์และหน้าสัมผัส: 2000 VAC 50/60 Hz 1 นาที ระหว่างหน้าสัมผัสที่มีขั้วต่างกัน: 2000 VAC 50/60 Hz 1 นาที ระหว่างหน้าสัมผัสที่มีขั้วเดียวกัน: 1000 VAC 50/60 Hz 1 นาที |
ความต้านทานการสั่นสะเทือน (การทำลาย) | 10 ถึง 55 ถึง 10 Hz, แอมพลิจูดค่าเดียว 0.75 มม. (แอมพลิจูดสองเท่า 1.5 มม.) |
ความต้านทานการสั่นสะเทือน (ทำงานผิดปกติ) | 10 ถึง 55 ถึง 10 Hz, แอมพลิจูดค่าเดียว 0.25 มม. (แอมพลิจูดสองเท่า 0.5 มม.) |
ทนต่อแรงกระแทก (ทำลาย) | 500 ม./วินาที2 |
ความต้านทานต่อแรงกระแทก (ทำงานผิดปกติ) | 100 ม./วินาที2 |
ความอดทน (เครื่องกล) | ขั้นต่ำ 5,000,000 ก้าว (ความถี่ในการสลับ 1,200 การทำงาน/ชม.) |
ความทนทาน (ไฟฟ้า) | ขั้นต่ำ 500,000 ก้าว (23 ℃, โหลดพิกัด, ความถี่สวิตชิ่ง 1,200 การทำงาน/ชม.) |
อัตราความล้มเหลว | 100 mA ที่ 5 VDC (ระดับความล้มเหลว: ค่าที่ต้องการ, ความถี่ในการสลับ: 60 การทำงานต่อนาที) |
อุณหภูมิแวดล้อม (ขณะทำงาน) | -10 ถึง 55 ℃ (ไม่มีการแช่แข็งหรือควบแน่น) |
ความชื้นโดยรอบ (ขณะทำงาน) | 5 ถึง 85 % |
น้ำหนัก | ประมาณ 340 g |
วิธีการติดตั้ง | Socket |
ซ็อกเก็ตที่ใช้งานได้ | 8PFA1/PL08 |
