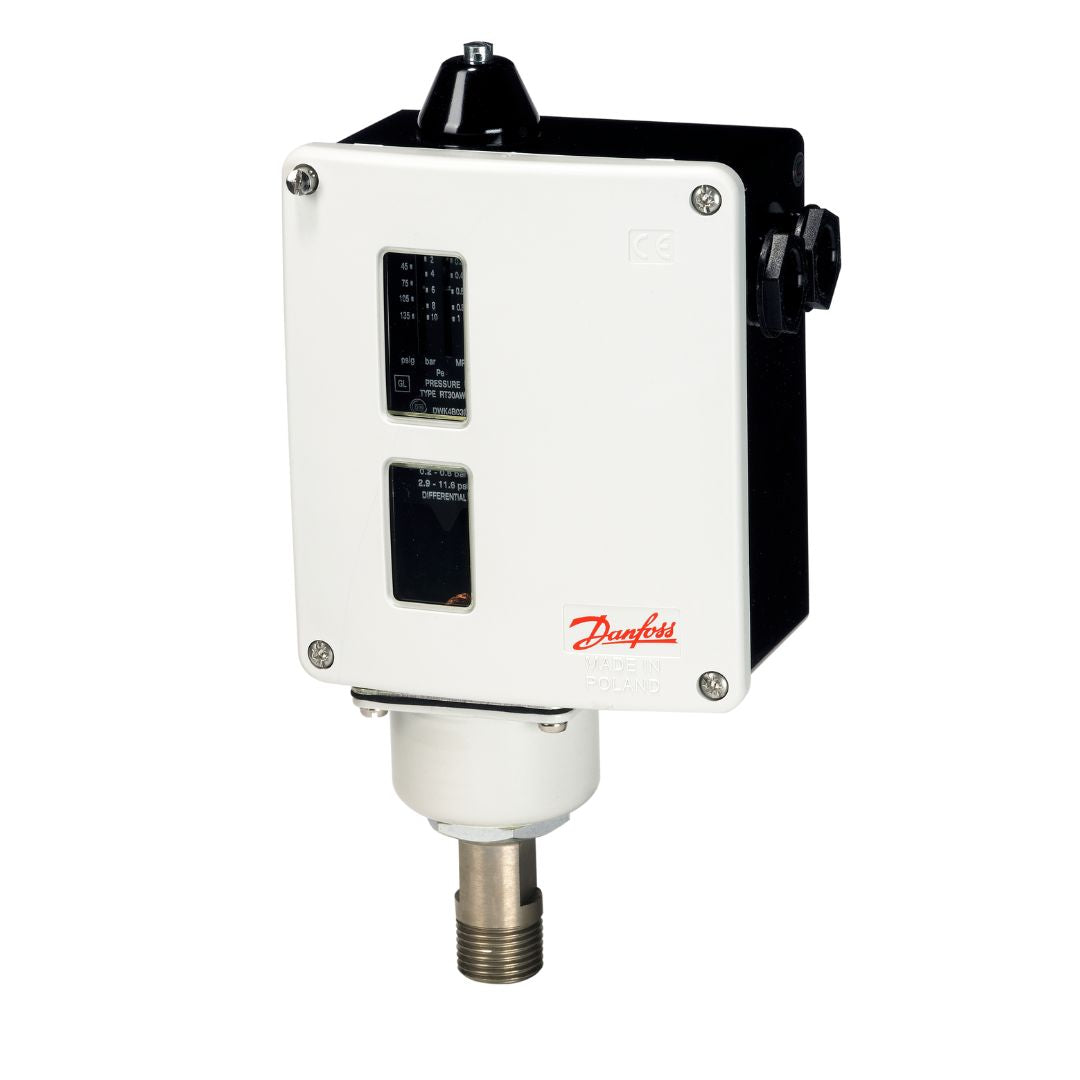

Pressure Switch Danfoss RT177 ,Auto reset เพรสเชอร์สวิทซ์ 017-529566
Pressure Switch Danfoss RT177 ,Auto reset เพรสเชอร์สวิทซ์ 017-529566
Danfoss
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pressure Switch Danfoss RT177 ,Auto reset เพรสเชอร์สวิทซ์ 017-529566
Pressure Switch Danfoss RT177 ,Auto reset เพรสเชอร์สวิทซ์ 017-529566 เป็นอุปกรณ์ควบคุมความดันอัตโนมัติที่ใช้ในระบบทำความร้อน ระบบทำความเย็น และระบบอื่นๆ อีกมากมาย ผลิตโดย Danfoss บริษัทชั้นนำด้านเทคโนโลยีการควบคุมอุณหภูมิ
คุณสมบัติ
คุณสมบัติ
- ช่วงการควบคุม [บาร์] Pe: 10.00 - 30.00
- ความต่าง [บาร์]: 1.00 - 4.00
- ฟังก์ชันการติดต่อ: SPDT
- ฟังก์ชันการรีเซ็ต: อัตโนมัติ
- ประเภทการเชื่อมต่อแรงดัน: G
- ขนาดการเชื่อมต่อแรงดัน: 3/8
- เพศของขั้วเชื่อมต่อแรงดัน: ผู้ชาย
- การจัดอุปกรณ์ที่มีการป้องกัน IP: IP66
- ความดันทำงานสูงสุด [บาร์]: 42.0
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Pressure Switch Danfoss RT177 ,Auto reset เพรสเชอร์สวิทซ์ 017-529566 เป็นสวิตช์แรงดันอัตโนมัติรีเซ็ต (Auto reset) รุ่นยอดนิยมจาก Danfoss ผลิตภัณฑ์นี้เหมาะสำหรับใช้งานในระบบต่างๆ ที่ต้องการควบคุมแรงดัน เช่น ระบบน้ำ, ระบบอากาศอัด, ระบบทำความเย็น, ระบบไฮดรอลิก, และอื่นๆ อีกมากมาย
หลักการทำงานของ Pressure Switch Danfoss RT177 ,Auto reset เพรสเชอร์สวิทซ์ 017-529566 เป็นสวิทช์ควบคุมแรงดันอัตโนมัติ ทำหน้าที่วัดแรงดันของน้ำหรือของเหลวอื่น ๆ เมื่อแรงดันถึงจุดที่กำหนด สวิทช์จะเปลี่ยนสถานะ ส่งสัญญาณไปยังอุปกรณ์อื่น ๆ เพื่อควบคุมการทำงานของระบบ มีการทำงาน ดังนี้ แรงดันของน้ำหรือของเหลว จะดันไปที่ ลูกสูบ (D) ภายในสวิทช์ สปริงช่วง (C) จะต้านแรงดันนี้ไว้ โดยสามารถปรับตั้งค่าแรงดันที่ต้องการได้ เมื่อแรงดันถึงจุดที่ตั้งไว้ ลูกสูบจะเคลื่อนที่ ดัน หมุดควบคุม (B) ไปกระตุ้น ไมโครสวิตช์ (A) ไมโครสวิตช์ จะเปลี่ยนสถานะ ส่งสัญญาณไฟฟ้าไปยังอุปกรณ์ควบคุมอื่น ๆ เมื่อแรงดันลดลง สปริงจะดันลูกสูบกลับ ไมโครสวิตช์จะกลับมาอยู่ในสภาวะปกติ
การใช้งาน Pressure Switch Danfoss RT177 ,Auto reset เพรสเชอร์สวิทซ์ 017-529566 ใช้สำหรับควบคุมการทำงานของปั๊ม วาล์ว และอุปกรณ์อื่นๆ ในระบบต่างๆ ดังนี้
- ระบบทำความร้อน: ควบคุมการทำงานของหม้อน้ำ ปั๊มน้ำร้อน วาล์วควบคุมอุณหภูมิ
- ระบบทำความเย็น: ควบคุมการทำงานของคอมเพรสเซอร์ คอนเดนเซอร์ วาล์วขยาย
- ระบบอื่นๆ: ควบคุมการทำงานของปั๊มน้ำ ระบบอากาศอัด ระบบดับเพลิง
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| น้ำหนักรวม (Gross weight) | 1.028 กก (kg) |
| น้ำหนักสุทธิ (Net weight) | 0.902 กก (kg) |
| ปริมาตร (Volume) | 2.766 ลิตร (Liter) |
| รหัส EAN | 5702423121342 |
| ช่วงอุณหภูมิแวดล้อม [°C] (สูงสุด) | 70 °C |
| ช่วงอุณหภูมิแวดล้อม [°C] (ต่ำสุด) | -50 °C |
| ช่วงอุณหภูมิแวดล้อม [°F] (สูงสุด) | 158 °F |
| ช่วงอุณหภูมิแวดล้อม [°F] (ต่ำสุด) | -58 °F |
| การรับรอง (Approval) | BV, CCC, CE, CMIM, DNV, EAC, GL, KR, LLC CDC EURO-TYSK, LR, LVD, NKK, PZH, RINA, RMRS, RoHS, RoHS จีน, TYSK, UKCA |
| รองรับมาตรฐาน RoHS จีน (China RoHS compliance) | ใช่ (Yes) |
| ฟังก์ชันการติดต่อ (Contact function) | SPDT |
| ค่าสัมประสิทธิ์หน้าสัมผัส (Contact rating) | AC15=3 A, 400 V, AC1=10 A, 400 V, AC3=4 A, 400 V, DC13=12 W, 220 V, LR=28 A, 400 V |
| ความต่าง [บาร์] (สูงสุด) | 4 บาร์ |
| ความต่าง [บาร์] (ต่ำสุด) | 1 บาร์ |
| ความต่าง [psi] (สูงสุด) | 58 psi |
| ความต่าง [psi] (ต่ำสุด) | 14.5 psi |
| ประเภท EEE | อุปกรณ์ขนาดเล็ก 5 (ขนาดภายนอกใด ๆ 50 ซม.) |
| การเชื่อมต่อทางไฟฟ้า ตัวผู้/ตัวเมีย (Electrical conn. Male/Female) | ตัวเมีย (Female) |
| การเชื่อมต่อทางไฟฟ้า (Electrical connection) | ช่องทางเข้าสายเคเบิลแบบสกรู (Screwed cable entry) |
| ขนาดการเชื่อมต่อทางไฟฟ้า (Electrical connection size) | 2xPg 13.5 |
| มาตรฐานการเชื่อมต่อทางไฟฟ้า (Electrical connection standard) | DIN 40430 |
| มาตรฐานสเปคทางไฟฟ้า (Electrical spec. standard) | EN 60947-4/-5 |
| คุณสมบัติทางไฟฟ้า EN 60947 (EN 60947 electrical properties) | ฉนวน: 400V, ระดับมลพิษ: 3, แรงดันไฟกระชากพิกัด: 4 kV, ป้องกันไฟฟ้าลัดวงจร, ฟิวส์: 10A |
| คุณสมบัติการเดินสาย EN 60947 (EN 60947 wiring properties) | สายอ่อน, ปลอกหุ้ม: 0.2-1.5 mm2, สายอ่อน, ไม่มีปลอกหุ้ม: 0.2-2.5 mm2, แข็ง/เกより: 0.2-2.5 mm2 |
| ระดับการป้องกันฝาครอบ IP (Enclosure rating IP) | IP66 |
| รองรับมาตรฐาน RoHS สหภาพยุโรป (EU RoHS compliance) | ใช่ (Yes) |
| ข้อกำหนดข้อยกเว้น EU RoHS (EU RoHS exemption clause) | ไม่ (No) |
| อยู่ภายใต้ขอบเขตของ WEEE (In scope of WEEE) | ใช่ (Yes) |
| อยู่ภายใต้ขอบเขตของ WEEE และมีแบตเตอรี่ (In scope of WEEE and contain batteries) | ไม่ (No) |
| แรงดันทดสอบสูงสุด [บาร์] Pe (Max. test pressure [bar] Pe) | 47 บาร์ |
