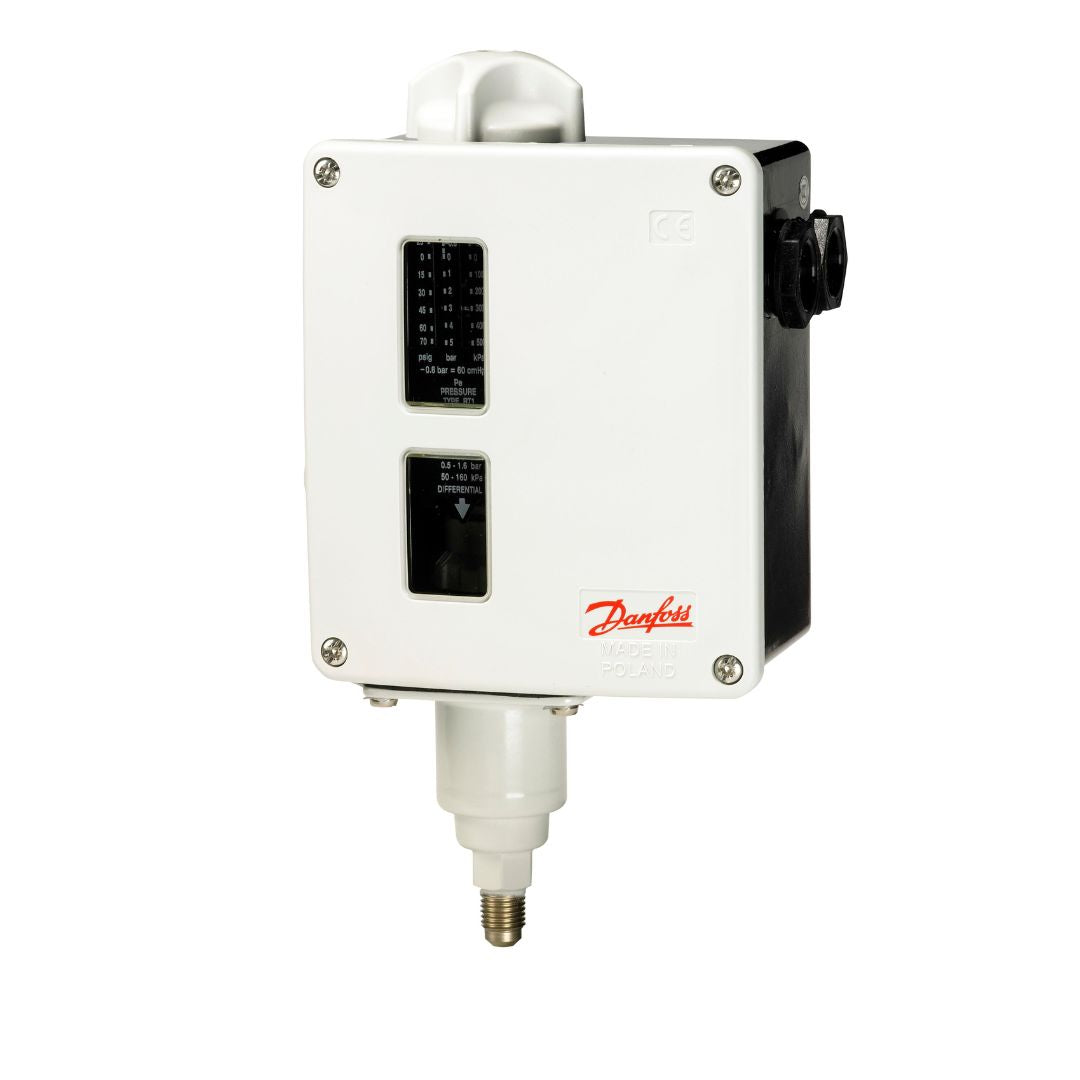

Pressure Switch Danfoss RT1 ,Auto reset เพรสเชอร์สวิทซ์ 017-524566
Pressure Switch Danfoss RT1 ,Auto reset เพรสเชอร์สวิทซ์ 017-524566
Danfoss
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pressure Switch Danfoss RT1 ,Auto reset เพรสเชอร์สวิทซ์ 017-524566
Pressure Switch Danfoss RT1 ,Auto reset เพรสเชอร์สวิทซ์ 017-524566 เป็นอุปกรณ์ควบคุมแรงดันที่ใช้งานได้หลากหลาย เหมาะสำหรับใช้งานในระบบต่างๆ เช่น ระบบน้ำ, ระบบลม, และระบบไฮดรอลิก สวิตช์รุ่นนี้มีคุณสมบัติเด่นคือ ใช้งานง่าย ทนทาน และมีประสิทธิภาพสูง
คุณสมบัติ
คุณสมบัติ
- ช่วงการควบคุม [บาร์] Pe: -0.80 - 5.00
- ความต่าง [บาร์]: 0.50 - 1.60
- ฟังก์ชันการติดต่อ: SPDT
- ฟังก์ชันการรีเซ็ต: อัตโนมัติ
- ประเภทการเชื่อมต่อแรงดัน: Flare
- ขนาดการเชื่อมต่อแรงดัน: 1/4
- เพศของขั้วเชื่อมต่อแรงดัน: ผู้ชาย
- การจัดอุปกรณ์ที่มีการป้องกัน IP: IP66
- ความดันทำงานสูงสุด [บาร์]: 22.0
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Pressure Switch Danfoss RT1 ,Auto reset เพรสเชอร์สวิทซ์ 017-524566 เป็นอุปกรณ์ควบคุมแรงดันที่ออกแบบมาเพื่อใช้งานในระบบอุตสาหกรรมและ HVAC ที่หลากหลาย ด้วยการออกแบบที่ทนทานและเชื่อถือได้ สวิทช์นี้จึงเหมาะสำหรับการใช้งานที่ต้องการความแม่นยำและประสิทธิภาพสูง
หลักการทำงานของ Pressure Switch Danfoss RT1 ,Auto reset เพรสเชอร์สวิทซ์ 017-524566 ทำงานโดยใช้ไดอะแฟรม (diaphragm) ที่ไวต่อแรงดัน ภายในสวิตช์ประกอบด้วย ไดอะแฟรม ทำจากยางหรือโลหะบางๆ ขยายหรือหดตัวตามแรงดัน สปริงทำหน้าที่ดันไดอะแฟรมกลับสู่ตำแหน่งเริ่มต้นเมื่อแรงดันลดลง จุดสัมผัสไฟฟ้า 2 จุด ปกติจะปิด (Normally Closed, NC) และ เปิด (Normally Open, NO) สกรูปรับ ใช้ปรับค่าแรงดันที่สวิตช์จะทำงาน
การใช้งาน Pressure Switch Danfoss RT1 ,Auto reset เพรสเชอร์สวิทซ์ 017-524566 รีเซ็ตอัตโนมัติสามารถใช้ในหลากหลายแอปพลิเคชัน รวมถึง
- ปั๊มน้ำ: ควบคุมการทำงานของปั๊มน้ำเพื่อรักษาแรงดันน้ำที่ต้องการ
- ระบบทำความร้อนและทำความเย็น: ควบคุมการไหลของน้ำยาทำความร้อนหรือทำความเย็น
- คอมเพรสเซอร์อากาศ: รักษาแรงดันอากาศที่ต้องการ
- อุปกรณ์ไฮดรอลิก: ควบคุมแรงดันของน้ำมันไฮดรอลิก
- เครื่องจักรอุตสาหกรรม: ควบคุมกระบวนการที่ต้องใช้แรงดันที่แม่นยำ
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| น้ำหนักรวม (Gross weight) | 0.86 กก (kg) |
| น้ำหนักสุทธิ (Net weight) | 0.75 กก (kg) |
| ช่วงอุณหภูมิแวดล้อม [°C] [สูงสุด] (Ambient temperature range [°C] [Max]) | 70 °C |
| ช่วงอุณหภูมิแวดล้อม [°C] [ต่ำสุด] (Ambient temperature range [°C] [Min]) | -50 °C |
| ช่วงอุณหภูมิแวดล้อม [°F] [สูงสุด] (Ambient temperature range [°F] [Max]) | 158 °F |
| ช่วงอุณหภูมิแวดล้อม [°F] [ต่ำสุด] (Ambient temperature range [°F] [Min]) | -58 °F |
| การรับรอง (Approval) | CCC, CE, EAC, GL, LVD, NKK, PZH RINA, RMRS, RoHS, RoHS จีน TYSK, LLC, CDC, EURO-TYSK, UKCA |
| ฟังก์ชั่นหน้าสัมผัส (Contact function) | SPDT |
| ค่าสัมผัส (Contact rating) | AC1=10 A, 400 V DC13=12 W, 220 V AC3=4 A, 400 V LR=28 A, 400 V |
| ความต่าง [บาร์] (Differential [bar]) | 0.5 บาร์ |
| ความต่าง [psi] [สูงสุด] (Differential [psi] [Max]) | 9.4 psi |
| ความต่าง [psi] [ต่ำสุด] (Differential [psi] [Min]) | 7.3 psi |
| การเชื่อมต่อทางไฟฟ้า ตัวผู้/ตัวเมีย (Electrical conn. Male/Female) | ตัวเมีย (Female) |
| การเชื่อมต่อทางไฟฟ้า (Electrical connection) | ช่องทางเข้าสายเคเบิลแบบเกลียว (Screwed cable entry) |
| การเชื่อมต่อทางไฟฟ้า (Electrical connection) | ตัวเมีย (Female) |
| ขนาดการเชื่อมต่อทางไฟฟ้า (Electrical connection size) | 2xPg 13.5 |
| มาตรฐานการเชื่อมต่อทางไฟฟ้า (Electrical connection standard) | DIN 40430 |
| มาตรฐานสเปคทางไฟฟ้า (Electrical spec. standard) | EN 60947-4/-5 |
| คุณสมบัติทางไฟฟ้า EN 60947 (EN 60947 electrical properties) | 60947-4/-5 ระดับมลพิษ: 3 แรงดันไฟกระชากพิกัด: 4 kV ป้องกันไฟฟ้าลัดวงจร: ฟิวส์ 10A |
| คุณสมบัติการเดินสาย EN 60947 (EN 60947 wiring properties) | สายไฟ, ปลอกหุ้ม: 0.2-1.5 mm2 สายไฟ, ไม่มีปลอกหุ้ม: 0.2-2.5 mm2 แข็ง/stranded: 0.2-2.5 mm2 |
| ระดับการป้องกันฝาครอบ IP (Enclosure rating IP) | IP54 |
| แรงดันทดสอบสูงสุด [บาร์] (Max. test pressure [bar]) | Pe 25 bar |
| แรงดันทดสอบสูงสุด [psig] (Max. test pressure [psig]) | 363 psig |
| แรงดันใช้งานสูงสุด [บาร์] (Max. Working Pressure [bar]) | 22 bar |
| EAN | 5702428517409 |
| แรงดันใช้งานสูงสุด [psig] (Max. Working Pressure [psig]) | 320 psig |
| รูปแบบการบรรจุ (Packing format) | แพ็คหลายชิ้น (Multi pack) |
| ขนาดการเชื่อมต่อแรงดัน (Pressure connection size) | 1/4 |
