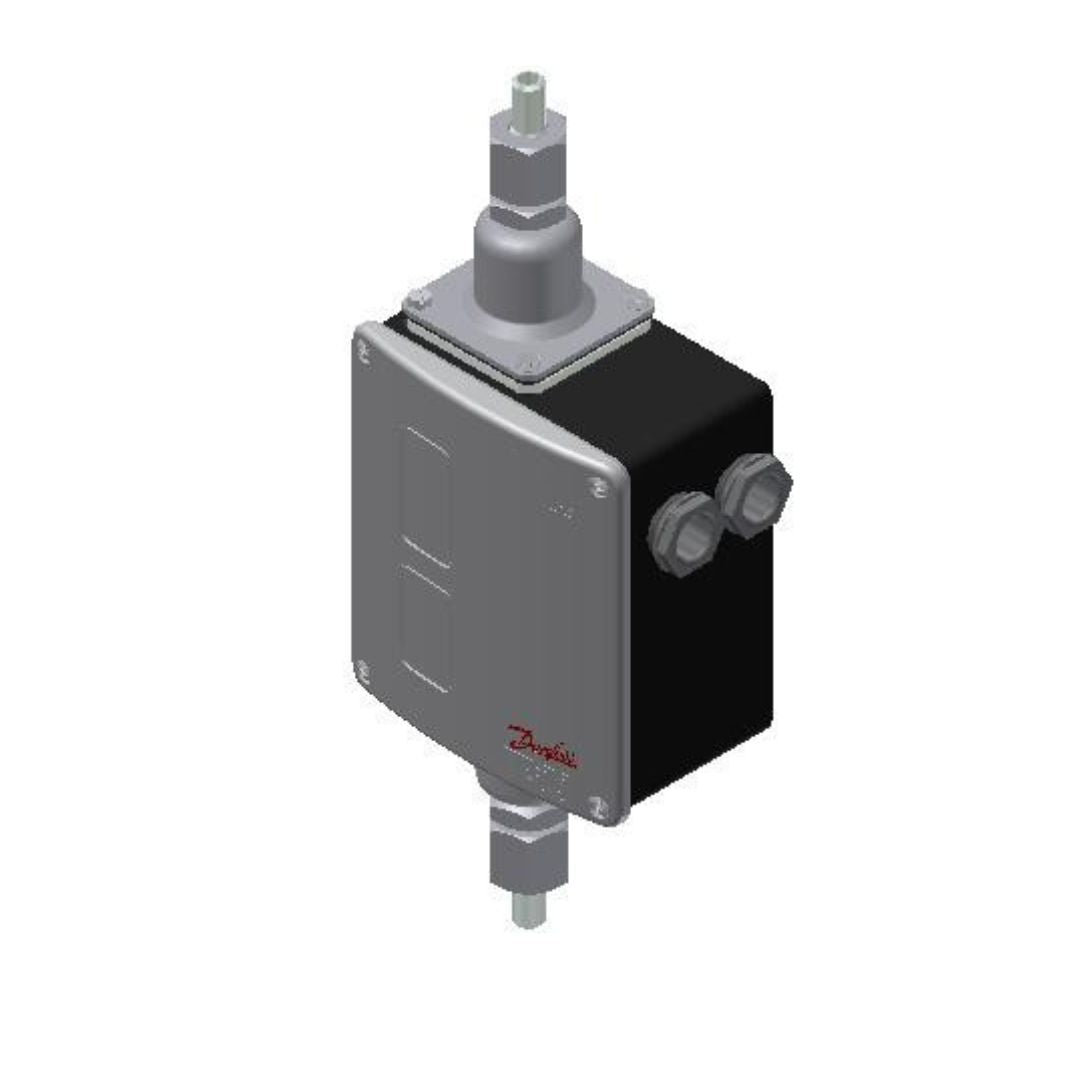

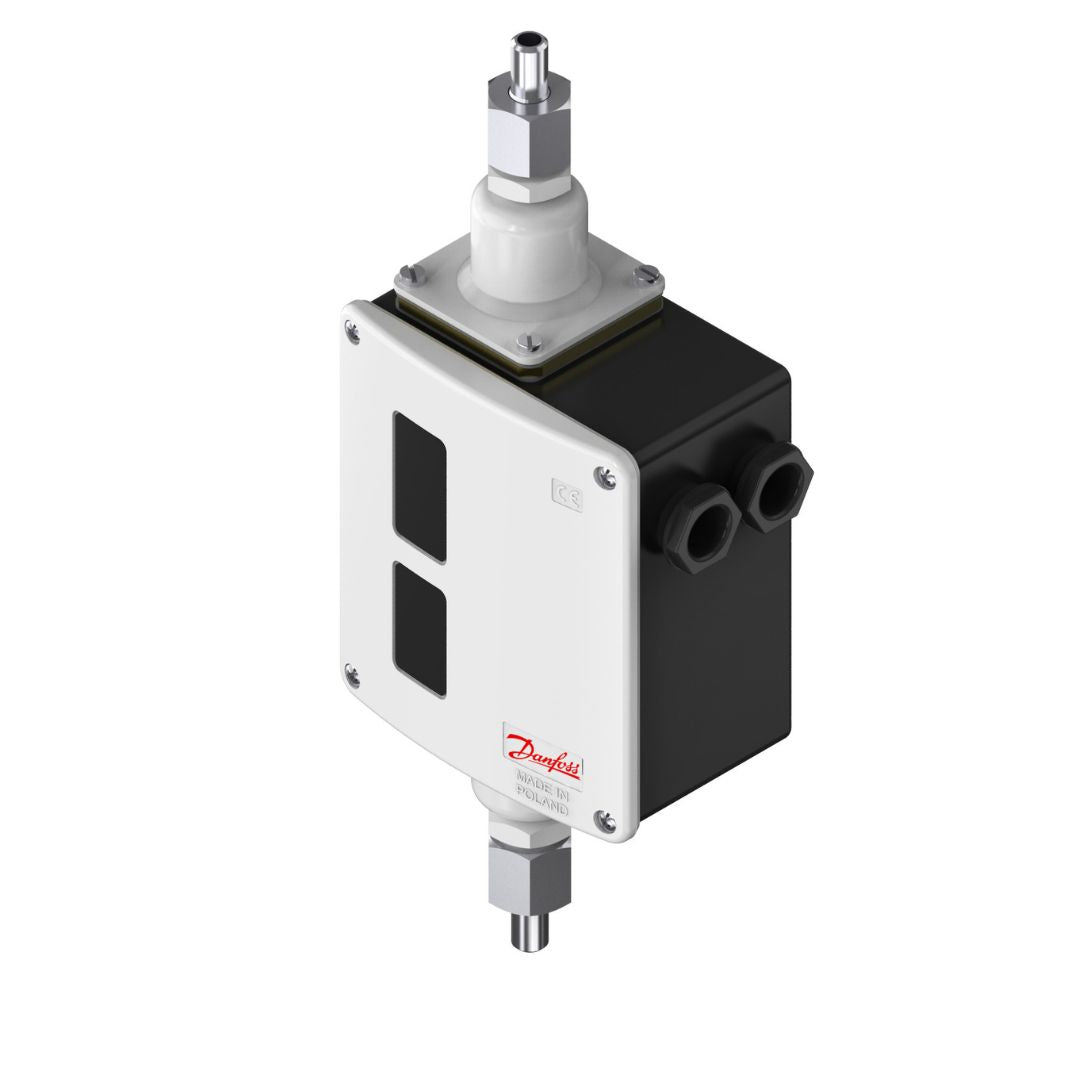

Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002466
Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002466
Danfoss
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002466
Pressure Switch Danfoss RT260A หรือ เพรสเชอร์สวิทซ์ 017D002466 เป็นอุปกรณ์ควบคุมความดันแยกประเภทไดอะเฟรมจาก Danfoss ที่ใช้ควบคุมความดันแยกในระบบต่างๆ เช่น ระบบทำความเย็น ระบบทำความร้อน ระบบปรับอากาศ และระบบอุตสาหกรรมต่างๆ
คุณสมบัติ
คุณสมบัติ
- ช่วงการตั้งค่าความต่าง [บาร์]: 1.50 - 11.00
- ฟังก์ชันการรีเซ็ต: อัตโนมัติ
- ประเภทการเชื่อมต่อแรงดัน: G
- ขนาดการเชื่อมต่อแรงดัน: 3/8
- การป้องกันภายนอก IP: IP66
- ความดันทำงานสูงสุด [บาร์]: 42.0
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002466 เป็นอุปกรณ์ไฟฟ้าที่ใช้ตรวจจับความดันของของไหล เช่น น้ำมัน น้ำ หรือสารทำความเย็น โดยสวิตช์จะทำงานโดยเปรียบเทียบความดันที่วัดได้กับค่าตั้งไว้ เมื่อความดันถึงค่าที่กำหนด สวิตช์จะเปลี่ยนสถานะ ส่งสัญญาณไปยังระบบควบคุมเพื่อดำเนินการต่อ เพรสเชอร์สวิทซ์มีบทบาทสำคัญในหลากหลายระบบอุตสาหกรรม โดยเฉพาะระบบทำความเย็น ระบบปรับอากาศ ระบบไฮดรอลิก และระบบอื่นๆ ที่ต้องควบคุมความดันอย่างแม่นยำ
หลักการทำงานของ Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002466 เป็นเพรสเชอร์สวิทซ์แบบความดันแปรผัน (Differential Pressure Switch) ทำหน้าที่วัดความต่างของแรงดันระหว่างสองจุดในระบบ เมื่อความต่างของแรงดันatteindreค่าที่ตั้งไว้ สวิทซ์จะเปลี่ยนสถานะ (เปิดหรือปิด) ส่งสัญญาณไปยังอุปกรณ์ควบคุมอื่นๆ เพื่อดำเนินการตามโปรแกรมที่ตั้งไว้ มีการทำงาน ดังนี้ แรงดันจากระบบจะถูกนำเข้าสู่ตัวเพรสเชอร์สวิทซ์ผ่านทางช่องต่อแรงดัน (Pressure Connection) โดยแรงดันจะถูกแยกออกเป็นสองส่วน แรงดันด้านหนึ่งจะไปกระทำต่อไดอะเฟรม (Diaphragm) แรงดันอีกด้านหนึ่งจะไปกระทำต่อสปริง (Spring) ไดอะเฟรมจะเคลื่อนที่ตามแรงดันที่กระทำ ความต่างของแรงดันระหว่างสองด้านจะถูกวัดโดยการวัดระยะทางที่ไดอะเฟรมเคลื่อนที่ สปริงจะมีค่าความต้านทานที่ตั้งไว้ เมื่อความต่างของแรงดันatteindreค่าที่ตั้งไว้ แรงดันที่กระทำต่อไดอะเฟรมจะเอาชนะแรงต้านทานของสปริง ทำให้ไดอะเฟรมเคลื่อนที่จนไปสัมผัสกับไมโครสวิทซ์ (Microswitch) ส่งผลให้สวิทซ์เปลี่ยนสถานะ เมื่อสวิทซ์เปลี่ยนสถานะ สัญญาณไฟฟ้าจะถูกส่งออกไปยังอุปกรณ์ควบคุมอื่นๆ เพื่อดำเนินการตามโปรแกรมที่ตั้งไว้ ตัวอย่างเช่น เมื่อความต่างของแรงดันในระบบทำความเย็น atteindre ค่าที่ตั้งไว้ สวิทซ์จะส่งสัญญาณไปยังคอมเพรสเซอร์เพื่อหยุดการทำงาน ป้องกันไม่ให้ระบบทำงานหนักเกินไป
การใช้งาน Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002466 ใช้งานได้หลากหลาย เช่น
- ระบบควบคุมระดับน้ำ: ควบคุมระดับน้ำในแท็งก์ บ่อ หรือถังเก็บน้ำ ป้องกันน้ำล้นหรือน้ำแห้ง
- ระบบกรองอากาศ: ควบคุมแรงดันอากาศในระบบกรอง ป้องกันแรงดันอากาศสูงเกินไป ยืดอายุการใช้งานของไส้กรอง
- ระบบทำความร้อน: ควบคุมอุณหภูมิในระบบทำความร้อน ป้องกันความร้อนสูงเกินไป
- ระบบทำความเย็น: ควบคุมแรงดันของน้ำยาทำความเย็น ป้องกันแรงดันสูงเกินไป ยืดอายุการใช้งานของคอมเพรสเซอร์
- ระบบอื่นๆ: ใช้งานในระบบอุตสาหกรรมทั่วไป เช่น ระบบหล่อลื่น ระบบไฮดรอลิก ระบบลมอัด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| น้ำหนักรวม | 1.28 กก. |
| น้ำหนักสุทธิ | 1 กก. |
| ช่วงอุณหภูมิแวดล้อม [°C] [สูงสุด] | 70 °C |
| ช่วงอุณหภูมิแวดล้อม [°C] [ต่ำสุด] | -50 °C |
| ช่วงอุณหภูมิแวดล้อม [°F] [สูงสุด] | 158 °F |
| ช่วงอุณหภูมิแวดล้อม [°F] [ต่ำสุด] | -58 °F |
| ใช้กับแอมโมเนีย | ใช่ |
| การรับรอง | CCC, CE, DNV, EAC, GL, KR, LR, LVD, NKK, PZH, RINA, RMRS, RoHS, RoHS, จีน TYSK, LLC, CDC, EURO-TYSK, UKCA |
| ความต่างของแรงดันสัมผัส [บาร์] | 0.5 บาร์ |
| ฟังก์ชั่นการสัมผัส | SPDT |
| ค่าสัมผัส | AC15=3 A, 400 V AC1=10 A, 400 V DC13=12 W, 220 V AC3=4 A, 400 V LR=28 A, 400 V |
| ช่วงการตั้งค่าความต่างของแรงดัน [บาร์] [สูงสุด] | 11 บาร์ |
| ช่วงการตั้งค่าความต่างของแรงดัน [บาร์] [ต่ำสุด] | 1.5 บาร์ |
| ช่วงการตั้งค่าความต่างของแรงดัน [MPa] [สูงสุด] | 1.1 MPa |
| ช่วงการตั้งค่าความต่างของแรงดัน [MPa] [ต่ำสุด] | 0.15 MPa |
| ช่วงการตั้งค่าความต่างของแรงดัน [psi] [สูงสุด] | 159.5 psi |
| ช่วงการตั้งค่าความต่างของแรงดัน [psi] [ต่ำสุด] | 21.8 psi |
| การเชื่อมต่อทางไฟฟ้า ตัวผู้/ตัวเมีย | ตัวเมีย |
| การเชื่อมต่อทางไฟฟ้า | ช่องทางเข้าสายเคเบิลแบบสกรู |
| ขนาดการเชื่อมต่อทางไฟฟ้า | 2xPg 13.5 |
| มาตรฐานการเชื่อมต่อทางไฟฟ้า DIN | 40430 |
| มาตรฐานสเปคทางไฟฟ้า | EN 60947-4/-5 |
| คุณสมบัติทางไฟฟ้าตาม EN 60947 | ระดับมลพิษ: 3 แรงดันไฟกระชากพิกัด: 4 kV ป้องกันไฟฟ้าลัดวงจร: ฟิวส์ 10A |
| คุณสมบัติการเดินสายตาม EN 60947 | สายไฟแบบอ่อน, ปลอกหุ้ม: 0.2-1.5 mm2 สายไฟแบบอ่อน, ไม่มีปลอกหุ้ม: 0.2-2.5 mm2 แข็ง/เกより: 0.2-2.5 mm2 |
| ระดับการป้องกันฝาครอบ IP | IP66 |
| แรงดันทดสอบสูงสุด [บาร์] | Pe 47 บาร์ |
| แรงดันทดสอบสูงสุด [psig] | 681 psig |
| แรงดันใช้งานสูงสุด [บาร์] | 42 บาร์ |
| EAN | 5702428042819 |
| แรงดันใช้งานสูงสุด [psig] | 609 psig |
| ช่วงการทำงานด้านแรงดันต่ำ [บาร์] Pe [สูงสุด] | 31 บาร์ |
| ช่วงการทำงานด้านแรงดันต่ำ [บาร์] Pe [ต่ำสุด] | -1 บาร์ |
| ช่วงการทำงานด้านแรงดันต่ำ [psig] Pe [สูงสุด] | 450 psig |
| ช่วงการทำงานด้านแรงดันต่ำ [psig] Pe [ต่ำสุด] | -15 psig |
