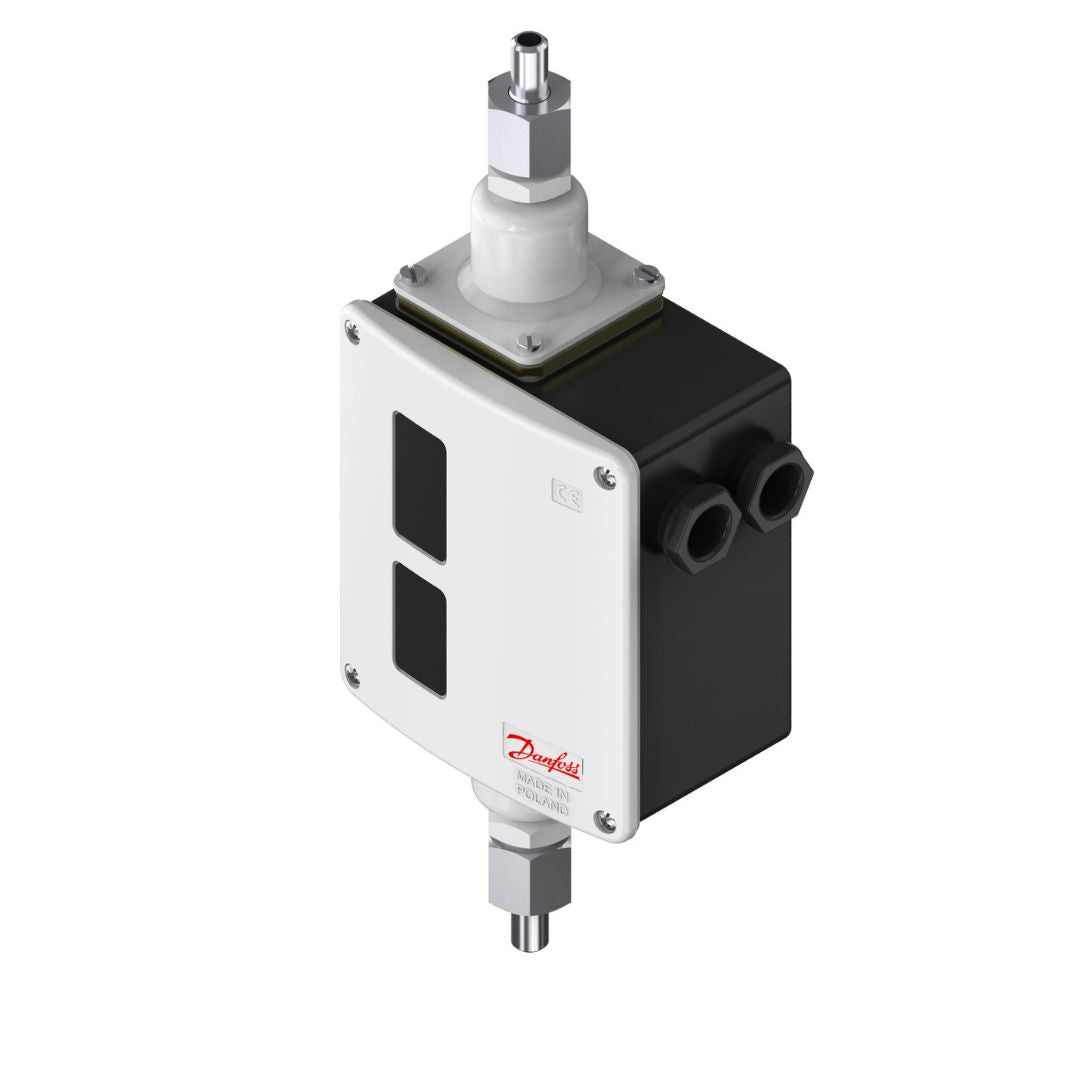

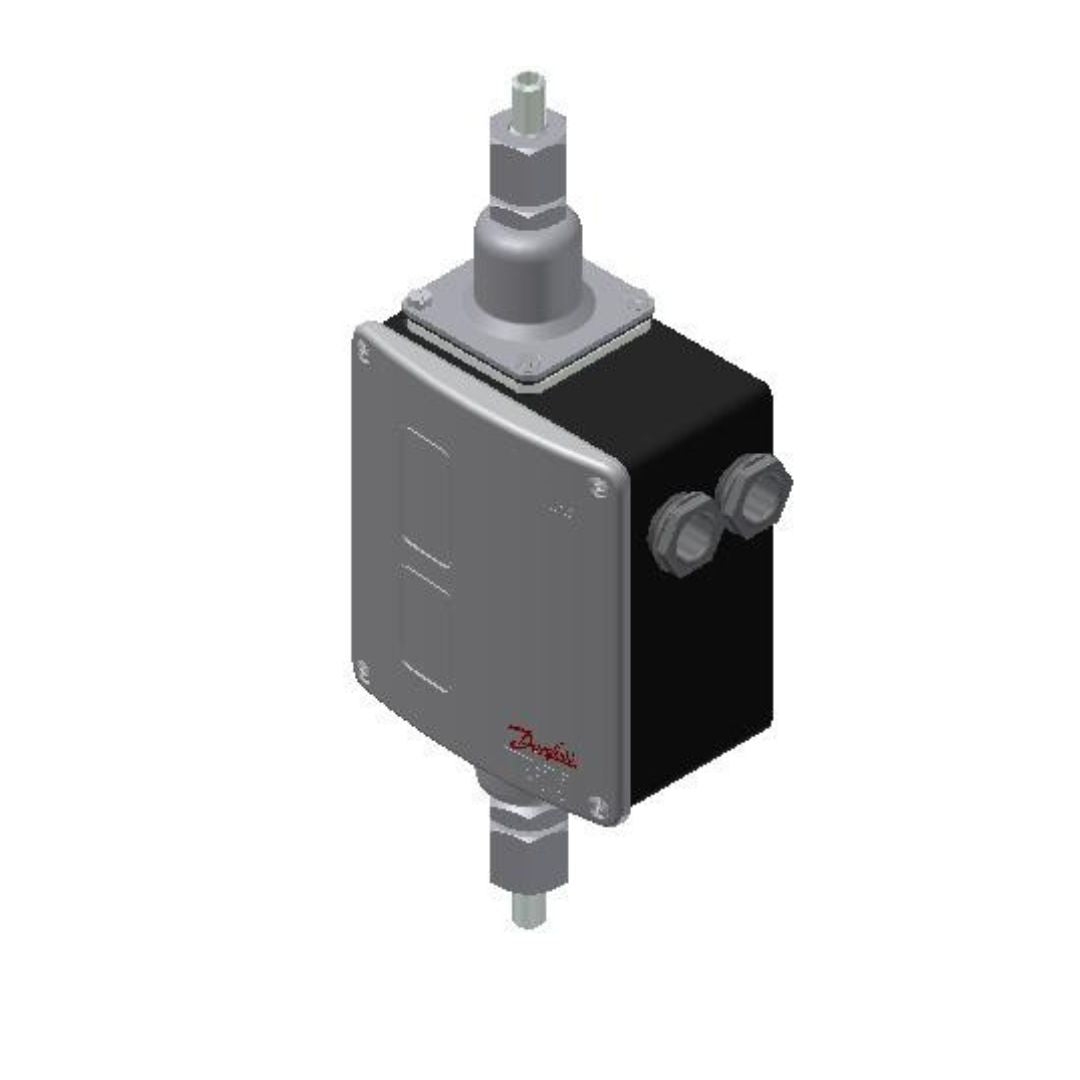

Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002366
Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002366
DANFOSS
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002366
Pressure Switch Danfoss RT260A หรือเพรสเชอร์สวิทซ์ 017D002366 เป็นอุปกรณ์ควบคุมความดันที่ผลิตโดย Danfoss บริษัทชั้นนำด้านเทคโนโลยีการควบคุมอุณหภูมิและความดัน สวิทซ์นี้ใช้สำหรับวัดความดันแปรผัน (Differential Pressure) ซึ่งเป็นความต่างระหว่างแรงดันสองจุดในระบบ โดยทั่วไปนิยมใช้ในระบบทำความเย็น ระบบปรับอากาศ ระบบไฮดรอลิก และระบบอื่นๆ ที่ต้องการควบคุมความดัน
คุณสมบัติ
คุณสมบัติ
- ช่วงการตั้งค่าความต่าง [บาร์]: 0.50 - 6.00
- ฟังก์ชันการรีเซ็ต: อัตโนมัติ
- ประเภทการเชื่อมต่อแรงดัน: G
- ขนาดการเชื่อมต่อแรงดัน: 3/8
- การป้องกันภายนอก IP: IP66
- ความดันทำงานสูงสุด [บาร์]: 42.0
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002366 เป็นอุปกรณ์ควบคุมความดันที่ใช้ในระบบทำความเย็นและระบบ HVAC ต่างๆ ทำหน้าที่ตรวจวัดความต่างของแรงดัน (Differential Pressure) ระหว่างสองจุดในระบบ และส่งสัญญาณไฟฟ้าเพื่อควบคุมการทำงานของอุปกรณ์อื่นๆ ตัวอย่างเช่น อาจใช้ควบคุมการทำงานของพัดลม ปั๊ม หรือวาล์ว
หลักการทำงานของ Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002366 ทำหน้าที่วัดความต่างของแรงดัน (Differential Pressure) เปรียบเสมือนสวิตซ์ไฟฟ้าที่เปิดหรือปิดวงจรเมื่อความต่างของแรงดันอยู่เหนือหรือต่ำกว่าค่าที่ตั้งไว้ ใช้งานในระบบต่างๆ เช่น ระบบทำความเย็น ระบบปรับอากาศ ระบบน้ำ และระบบไฮดรอลิก มีการทำงาน ดังนี้ ภายในเพรสเชอร์สวิทซ์มีไดอะแฟรม 2 แผ่น แยกส่วนที่มีแรงดันสูงและต่ำออกจากกัน แรงดันจากระบบจะถูกนำไปกระทำกับไดอะแฟรมทั้งสองแผ่น เมื่อความต่างของแรงดันเปลี่ยนแปลง ไดอะแฟรมจะเปลี่ยนรูป การเปลี่ยนรูปของไดอะแฟรมจะส่งผลต่อสวิตซ์ภายใน สวิตซ์จะเปิดหรือปิดวงจร ขึ้นอยู่กับค่าที่ตั้งไว้ สัญญาณจากสวิตซ์จะถูกส่งไปยังระบบควบคุมเพื่อดำเนินการต่อ
การใช้งาน Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D002366 ใช้งานได้หลากหลาย ได้แก่
- ระบบทำความเย็น: ควบคุมระดับน้ำยาทำความเย็น ป้องกันการแข็งตัวของคอยล์ และควบคุมแรงดันในคอมเพรสเซอร์
- ระบบทำความร้อน: ควบคุมแรงดันหม้อน้ำ ป้องกันไม่ให้หม้อน้ำร้อนเกินไป และควบคุมการไหลของน้ำร้อน
- งานอุตสาหกรรม: ควบคุมแรงดันในระบบไฮดรอลิก ตรวจสอบการอุดตันของตัวกรอง และควบคุมระดับของเหลว
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| น้ำหนักรวม | 1.28 กก. |
| น้ำหนักสุทธิ | 0.99 กก. |
| ช่วงอุณหภูมิแวดล้อม [°C] [สูงสุด] | 70 °C |
| ช่วงอุณหภูมิแวดล้อม [°C] [ต่ำสุด] | -50 °C |
| ช่วงอุณหภูมิแวดล้อม [°F] [สูงสุด] | 158 °F |
| ช่วงอุณหภูมิแวดล้อม [°F] [ต่ำสุด] | -58 °F |
| ใช้กับแอมโมเนีย | ใช่ |
| การรับรอง | CCC, CE, DNV, EAC, GL, KR, LR, LVD, NKK, PZH, RINA, RMRS, RoHS, RoHS จีน TYSK, LLC, CDC, EURO-TYSK, UKCA |
| แรงดันไฟฟ้าที่หน้าสัมผัส [บาร์] | 0.5 บาร์ |
| ฟังก์ชั่นหน้าสัมผัส | SPDT |
| ค่าพิกัดหน้าสัมผัส | AC15=3 A, 400 V AC1=10 A, 400 V DC13=12 W, 220 V AC3=4 A, 400 V LR=28 A, 400 V |
| ช่วงการตั้งค่าความต่างดัน [บาร์] [สูงสุด] | 6 บาร์ |
| ช่วงการตั้งค่าความต่างดัน [บาร์] [ต่ำสุด] | 0.5 บาร์ |
| ช่วงการตั้งค่าความต่างดัน [MPa] [สูงสุด] | 0.6 MPa |
| ช่วงการตั้งค่าความต่างดัน [MPa] [ต่ำสุด] | 0.05 MPa |
| ช่วงการตั้งค่าความต่างดัน [psi] [สูงสุด] | 87 psi |
| ช่วงการตั้งค่าความต่างดัน [psi] [ต่ำสุด] | 7.3 psi |
| ขั้วต่อไฟฟ้า ผู้/เมีย | เมีย |
| การเชื่อมต่อไฟฟ้า | ช่องทางเข้าสายเคเบิลแบบเกลียว |
| ขนาดการเชื่อมต่อไฟฟ้า | 2xPg 13.5 |
| มาตรฐานการเชื่อมต่อไฟฟ้า DIN | 40430 |
| มาตรฐานสเปคไฟฟ้า | EN 60947-4/-5 |
| คุณสมบัติทางไฟฟ้า EN 60947 | ระดับมลภาวะ: 3 แรงดันไฟกระชากพิกัด: 4 kV ป้องกันไฟฟ้าลัดวงจร: ฟิวส์ 10A |
| คุณสมบัติการเดินสายไฟ EN 60947 | สายไฟแบบอ่อน, ปลอกหุ้มปลายสาย: 0.2-1.5 มม.² สายไฟแบบอ่อน, ไม่มีปลอกหุ้มปลายสาย: 0.2-2.5 มม.² สายแข็ง/เกより: 0.2-2.5 มม.² |
| ระดับความปลอดภัยของ enclosure IP | IP66 |
