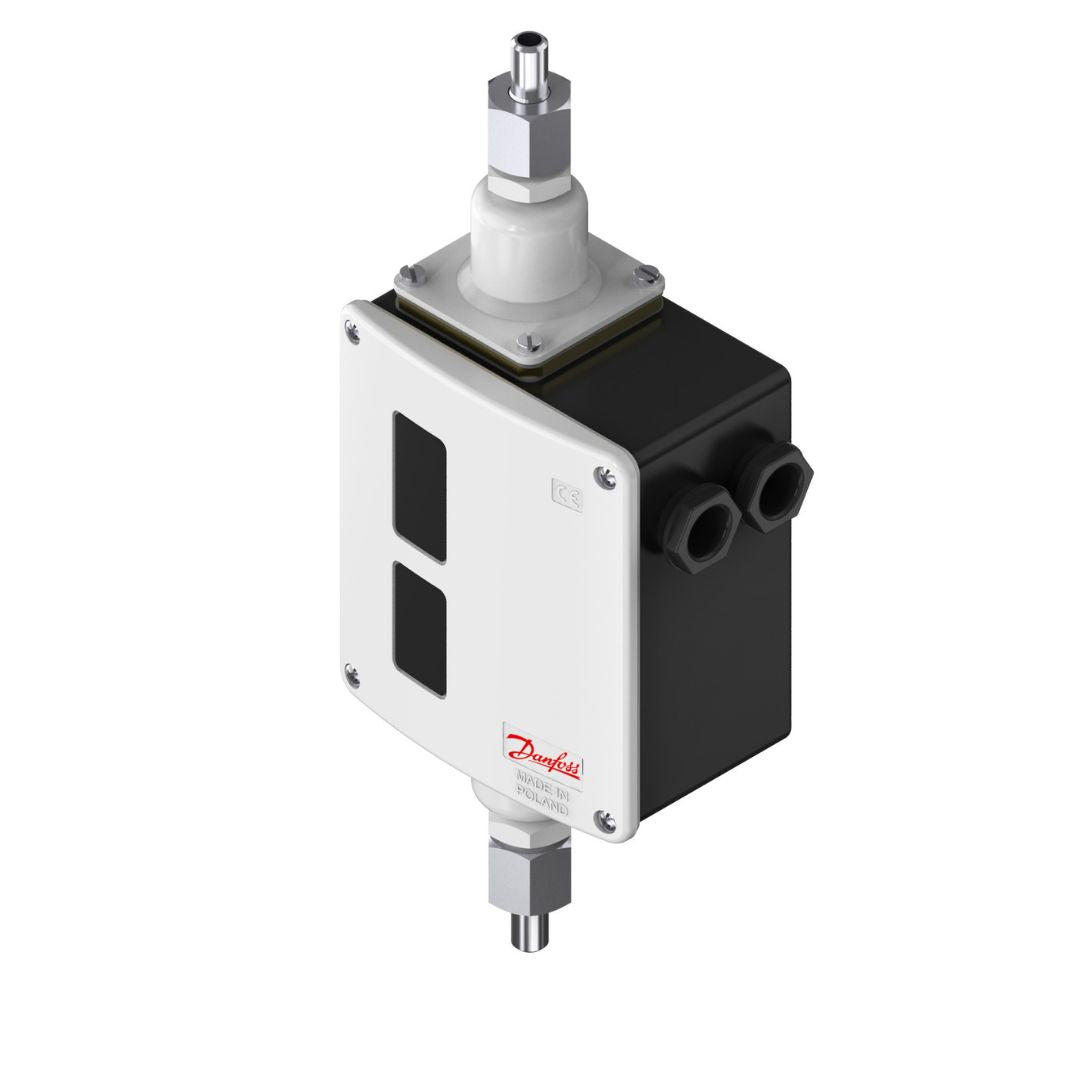

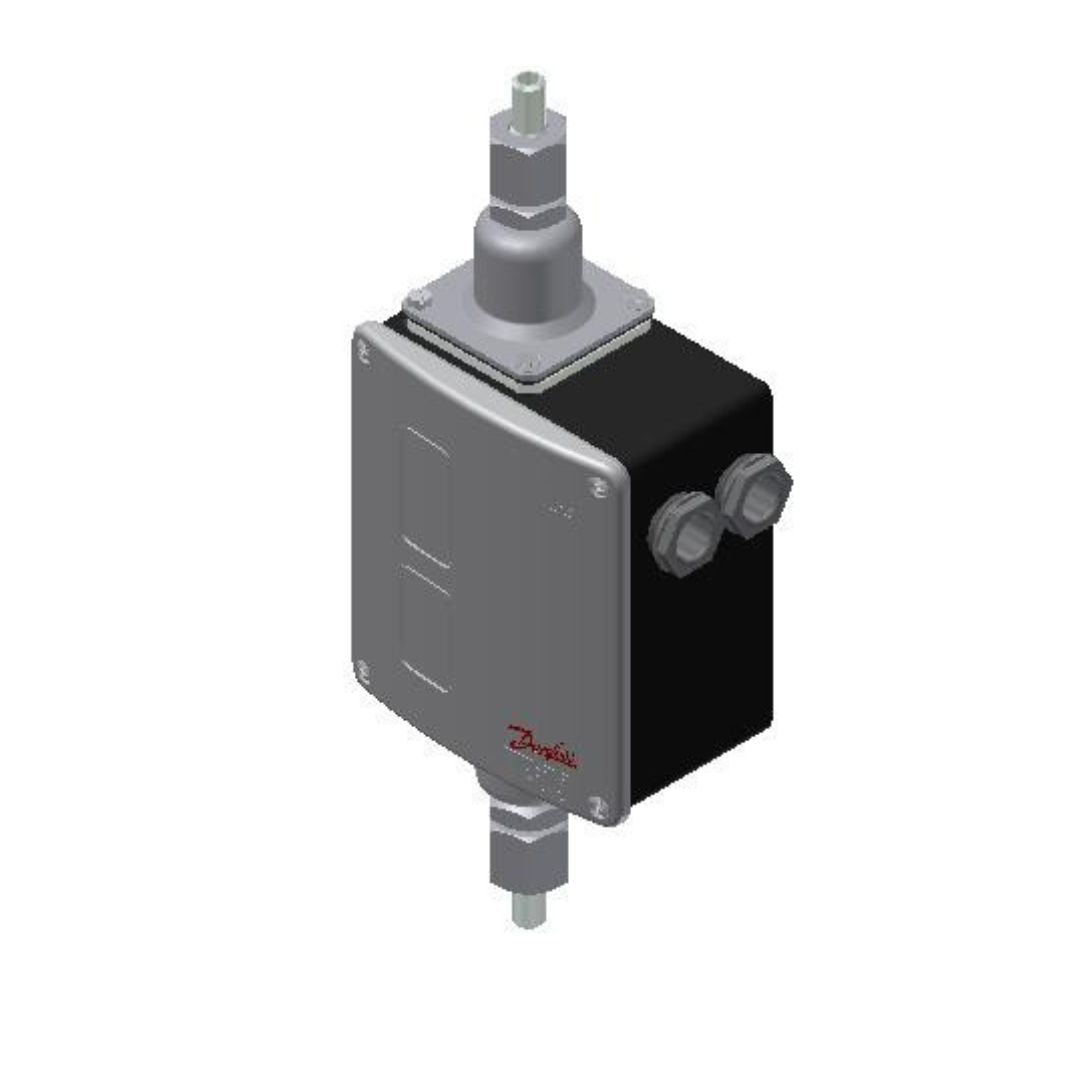

Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D001566
Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D001566
Danfoss
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D001566
Pressure Switch Danfoss RT260A เป็นสวิตช์แรงดันที่ออกแบบมาเพื่อวัดความดันที่แตกต่างกัน (Differential Pressure) ใช้ในระบบทำความเย็นและระบบปรับอากาศ สวิตช์นี้มีขนาดกะทัดรัด ทนทาน และใช้งานง่าย เหมาะสำหรับการใช้งานในหลากหลายแอปพลิเคชัน
คุณสมบัติ
คุณสมบัติ
- ช่วงการตั้งค่าความต่าง [บาร์]: 0.50 - 6.00
- ฟังก์ชันการรีเซ็ต: อัตโนมัติ
- ประเภทการเชื่อมต่อแรงดัน: M
- ขนาดการเชื่อมต่อแรงดัน: 12 x 1.5
- การป้องกันภายนอก IP: IP66
- ความดันทำงานสูงสุด [บาร์]: 42.0
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Pressure Switch DanfossRT260A ,เพรสเชอร์สวิทซ์ 017D001566 เป็นอุปกรณ์ควบคุมแรงดันที่ออกแบบมาโดยเฉพาะสำหรับระบบทำความเย็นและ HVAC สวิตช์นี้มีคุณสมบัติที่หลากหลายที่ทำให้เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่หลากหลาย บทความนี้จะเจาะลึกลงไปเกี่ยวกับคุณสมบัติ ประโยชน์ และข้อกำหนดทางเทคนิคของเพรสเชอร์สวิทซ์ RT260A
หลักการทำงานของ Pressure Switch DanfossRT260A ,เพรสเชอร์สวิทซ์ 017D001566 เป็นสวิตซ์ความดันแบบวัดความดันแปรผัน (Differential Pressure Switch) ทำหน้าที่ตรวจวัดความต่างระหว่างแรงดันสองจุดภายในระบบ โดยเมื่อความต่างของแรงดันเกินค่าที่ตั้งไว้ สวิตซ์จะเปลี่ยนสถานะ (เปิดหรือปิด) เพื่อส่งสัญญาณไปยังระบบควบคุม มีการทำงาน ดังนี้ แรงดันจากสองจุดในระบบจะถูกนำเข้าสู่ห้องแยกต่างหากภายในสวิตซ์ แรงดันจะดันไดอะแฟรมที่ยืดหยุ่น การเคลื่อนที่ของไดอะแฟรมจะส่งผลต่อกลไกภายในสวิตซ์ สวิตซ์มีจุดตั้งค่าที่สามารถปรับได้ กำหนดความต่างของแรงดันที่ต้องการ เมื่อความต่างของแรงดันเกินค่าที่ตั้งไว้ กลไกจะเปลี่ยนสถานะสวิตซ์ (เปิดหรือปิด) สัญญาณการเปลี่ยนสถานะจะถูกส่งไปยังระบบควบคุม
การใช้งาน Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D001566 สามารถใช้งานได้หลากหลายประเภท เช่น
- ระบบทำความเย็น: ควบคุมการไหลของสารทำความเย็น ป้องกันคอมเพรสเซอร์ทำงานหนักเกินไป ควบคุมระดับน้ำมันหล่อลื่น
- ระบบทำความร้อน: ควบคุมการไหลของน้ำร้อน ป้องกันปั๊มน้ำทำงานหนักเกินไป ควบคุมอุณหภูมิห้อง
- ระบบอากาศอัด: ควบคุมแรงดันอากาศ ป้องกันคอมเพรสเซอร์อากาศทำงานหนักเกินไป ควบคุมการทำงานของเครื่องมือลม
- ระบบอื่นๆ: ควบคุมแรงดันน้ำ ควบคุมแรงดันน้ำมัน ควบคุมระดับของเหลว
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| น้ำหนักรวม (Gross weight) | 1.168 กก (Kg) |
| น้ำหนักสุทธิ (Net weight) | 0.882 กก (Kg) |
| ปริมาตร (Volume) | 4.581 ลิตร (Liter) |
| EAN | 5702428042871 |
| ช่วงอุณหภูมิแวดล้อม [°C] [สูงสุด] (Ambient temperature range [°C] [max]) | 70 °C |
| ช่วงอุณหภูมิแวดล้อม [°C] [ต่ำสุด] (Ambient temperature range [°C] [min]) | -40 °C |
| ช่วงอุณหภูมิแวดล้อม [°F] [สูงสุด] (Ambient temperature range [°F] [max]) | 158 °F |
| ช่วงอุณหภูมิแวดล้อม [°F] [ต่ำสุด] (Ambient temperature range [°F] [min]) | -40 °F |
| การรับรอง (Approval) | CCC,CE,CMIM,EAC,KR,LLC CDC EURO-TYSK,LVD,PZH,RINA,RMRS,RoHS,RoHS จีน,TYSK,UKCA |
| รองรับมาตรฐาน RoHS จีน (China RoHS compliance) | ใช่ (Yes) |
| ความต่างของแรงดันสัมผัส [บาร์] (Contact differential [bar]) | 0.5 บาร์ (bar) |
| ฟังก์ชั่นหน้าสัมผัส (Contact function) | SPDT |
| ค่าพิกัดหน้าสัมผัส (Contact rating) | AC15=3 A, 400 V, AC1=10 A, 400 V , AC3=4 A, 400 V , DC13=12 W, 220 V , LR=28 A, 400 V |
| ช่วงการตั้งค่าความต่างดัน [บาร์] [สูงสุด] (Diff.press.setting range [bar] [max]) | 6 บาร์ (bar) |
| ช่วงการตั้งค่าความต่างดัน [บาร์] [ต่ำสุด] (Diff.press.setting range [bar] [min]) | 0.5 บาร์ (bar) |
| ช่วงการตั้งค่าความต่างดัน [MPa] [สูงสุด] (Diff.press.setting range [MPa] [max]) | 0.6 MPa |
| ช่วงการตั้งค่าความต่างดัน [MPa] [ต่ำสุด] (Diff.press.setting range [MPa] [min]) | 0.05 MPa |
| ช่วงการตั้งค่าความต่างดัน [psi] [สูงสุด] (Diff.press.setting range [psi] [max]) | 87 psi |
| ช่วงการตั้งค่าความต่างดัน [psi] [ต่ำสุด] (Diff.press.setting range [psi] [min]) | 7 psi |
| ประเภท EEE (EEE category) | 5 อุปกรณ์ขนาดเล็ก (ขนาดภายนอกใด ๆ 50 ซม.) (5 small equipment (any external dimension 50 cm)) |
| การเชื่อมต่อทางไฟฟ้า ตัวผู้/ตัวเมีย (Electrical conn. Male/Female) | ตัวเมีย (Female) |
| การเชื่อมต่อทางไฟฟ้า (Electrical connection) | ช่องทางเข้าสายเคเบิลแบบเกลียว (Screwed cable entry) |
| ขนาดการเชื่อมต่อทางไฟฟ้า (Electrical connection size) | 2xPg 13.5 |
| มาตรฐานการเชื่อมต่อทางไฟฟ้า (Electrical connection standard) | DIN 40430 |
| มาตรฐานสเปคทางไฟฟ้า (Electrical spec. standard) | EN 60947-4/-5 |
| คุณสมบัติทางไฟฟ้า EN 60947 (EN 60947 electrical properties) | ฉนวน: 400V , ระดับมลพิษ: 3 , แรงดันไฟกระชากพิกัด: 4 kV , ป้องกันไฟฟ้าลัดวงจร: ฟิวส์ 10A |
| คุณสมบัติการเดินสาย EN 60947 (EN 60947 wiring properties) | สายอ่อน, ปลอกหุ้ม: 0.2- |
