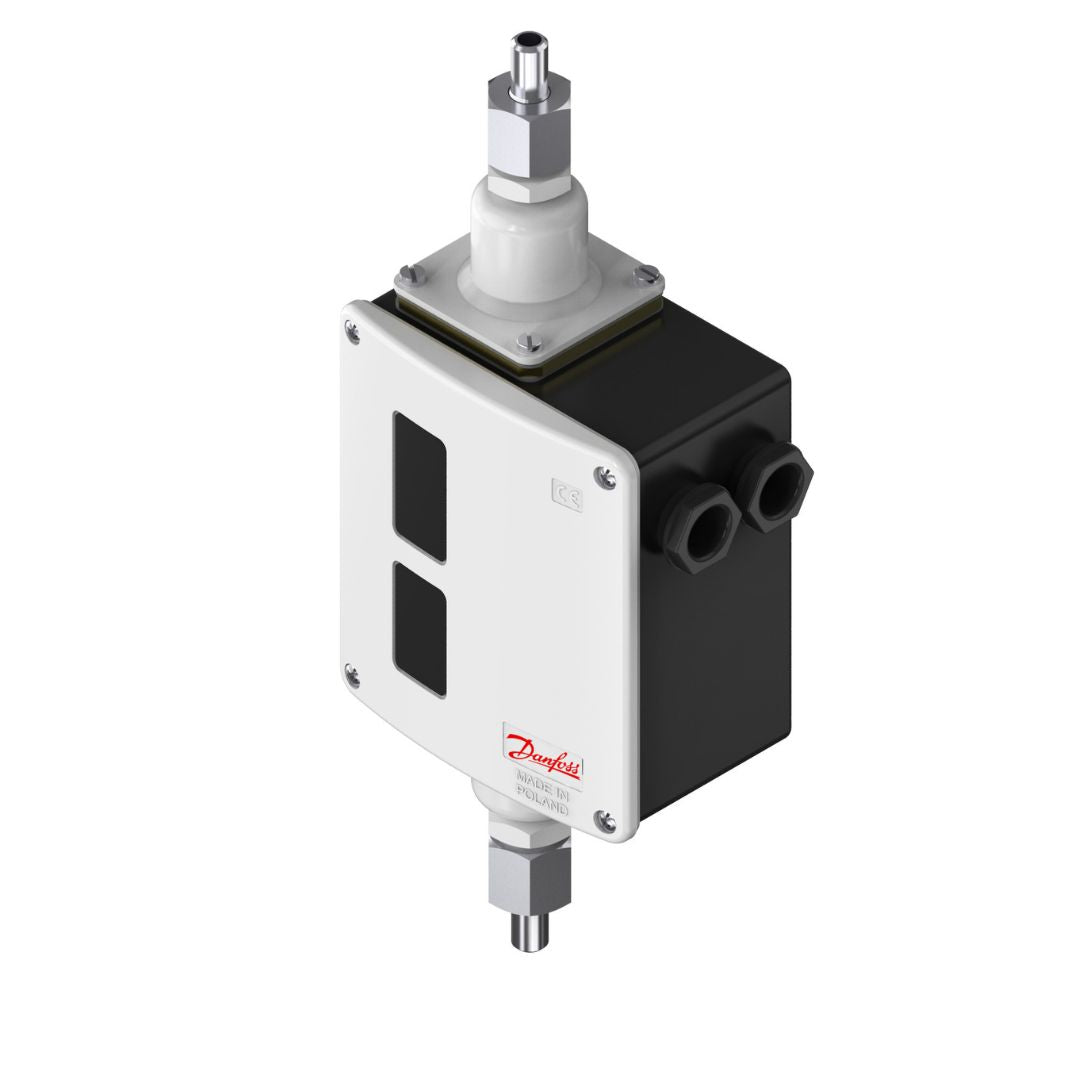

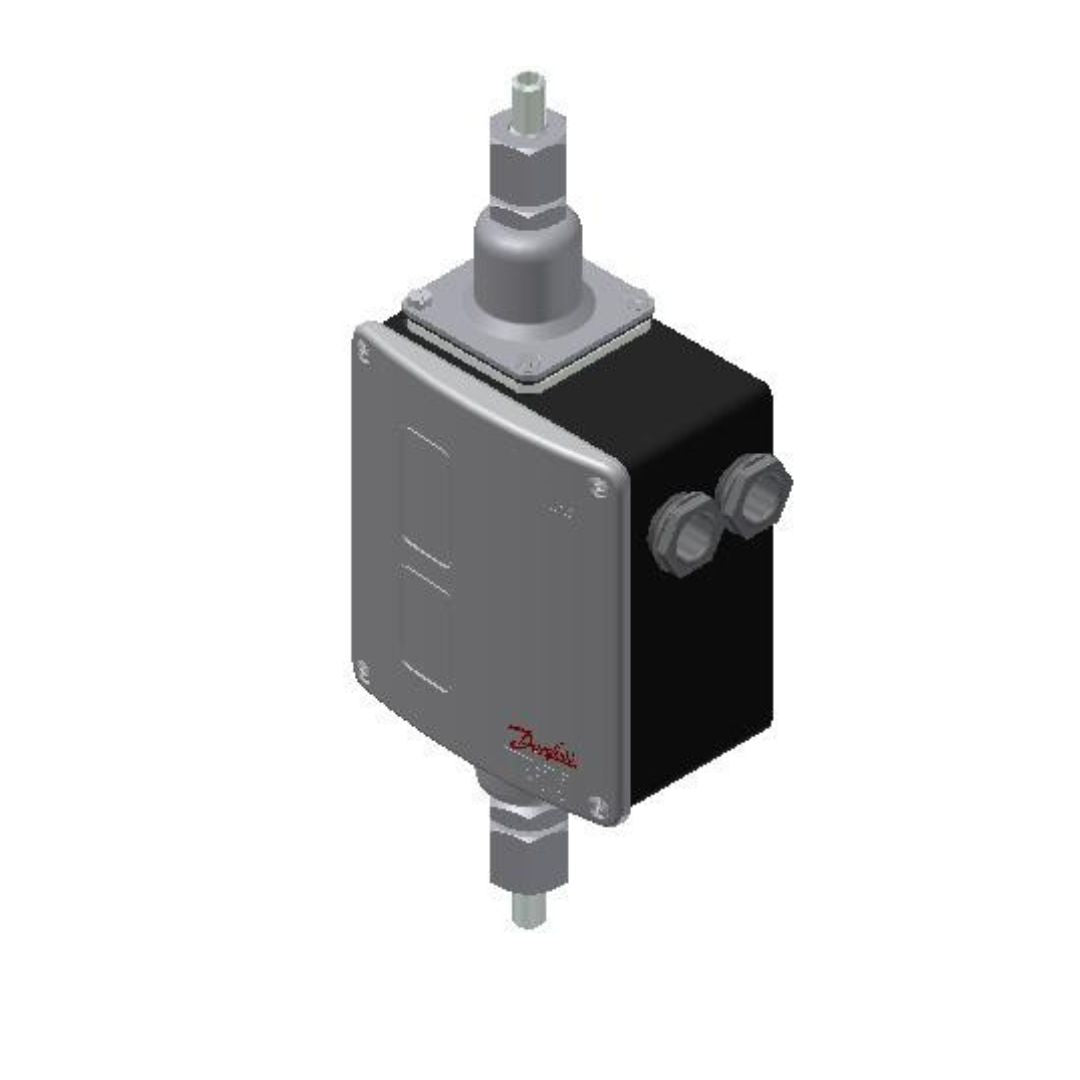

Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D001466
Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D001466
Danfoss
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D001466
Pressure Switch DanfossRT260A ,เพรสเชอร์สวิทซ์ 017D001466 เป็นอุปกรณ์ควบคุมแรงดันอเนกประสงค์ที่ออกแบบมาเพื่อใช้งานในระบบอุตสาหกรรมที่หลากหลาย ด้วยคุณสมบัติที่ล้ำสมัย ความทนทาน และความน่าเชื่อถือ สวิทซ์แรงดันตัวนี้จึงเป็นตัวเลือกที่สมบูรณ์แบบสำหรับการควบคุมแรงดันน้ำมัน ก๊าซ และของเหลวอื่นๆ
คุณสมบัติ
คุณสมบัติ
- ช่วงการตั้งค่าความต่าง [บาร์]: 0.50 - 4.00
- ฟังก์ชันการรีเซ็ต: อัตโนมัติ
- ประเภทการเชื่อมต่อแรงดัน: M
- ขนาดการเชื่อมต่อแรงดัน: 12 x 1.5
- การป้องกันภายนอก IP: IP66
- ความดันทำงานสูงสุด [บาร์]: 22.0
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D001466 เป็นอุปกรณ์ควบคุมแรงดันที่ออกแบบมาเพื่อวัดและควบคุมความแตกต่างของแรงดัน (Differential Pressure) ในระบบต่างๆ เหมาะสำหรับใช้งานในระบบ HVAC (Heating, Ventilation, and Air Conditioning) และงานอุตสาหกรรมทั่วไป
หลักการทำงานของ Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D001466 เป็นเพรสเชอร์สวิทซ์แบบความดันแปรผัน (Differential Pressure Switch) ทำหน้าที่ตรวจจับความแตกต่างของแรงดันระหว่างสองจุด โดยภายในประกอบไปด้วยไดอะเฟรมสองตัวที่เชื่อมต่อกัน เมื่อแรงดันที่จุดใดจุดหนึ่งเปลี่ยนแปลง ไดอะเฟรมจะเคลื่อนที่ ส่งผลต่อสวิตซ์ภายใน ทำให้เกิดการเปิดหรือปิดวงจรไฟฟ้า ส่งสัญญาณเตือนหรือควบคุมระบบต่างๆ มีการทำงาน ดังนี้ แรงดันจากแหล่งต่างๆ เช่น น้ำมันไฮดรอลิก อากาศ หรือน้ำ จะถูกนำเข้าสู่ตัวเพรสเชอร์สวิทซ์ผ่านทางพอร์ตเข้า (inlet port) แยกออกเป็นสองส่วน ไหลผ่านไดอะเฟรมทั้งสองตัว ไดอะเฟรมทั้งสองตัวจะถูกแรงดันจากสองจุดกดไว้ แรงดันที่จุดหนึ่ง (P1) เปรียบเสมือนแรงดันอ้างอิง แรงดันที่จุดที่สอง (P2) เปรียบเสมือนแรงดันที่ต้องการควบคุม เมื่อแรงดันที่จุด P2 เปลี่ยนแปลง จะส่งผลต่อความแตกต่างของแรงดันระหว่าง P1 และ P2 ทำให้ไดอะเฟรมเคลื่อนที่ การเคลื่อนที่ของไดอะเฟรมจะส่งผลต่อสวิตซ์ภายใน สวิตซ์จะเปิดหรือปิดวงจรไฟฟ้า เมื่อสวิตซ์เปิดหรือปิด จะส่งสัญญาณไปยังระบบควบคุม ระบบจะดำเนินการตามโปรแกรมที่ตั้งไว้ เช่น เปิดหรือปิดปั๊ม วาล์ว หรือส่งสัญญาณเตือน
การใช้งาน Pressure Switch Danfoss RT260A ,เพรสเชอร์สวิทซ์ 017D001466 เหมาะสำหรับใช้งานในระบบต่างๆ ดังนี้
- ระบบทำความเย็น: ควบคุมการไหลของน้ำยาทำความเย็นในคอมเพรสเซอร์ คอนเดนเซอร์ และอีวาโปเรเตอร์
- ระบบปรับอากาศ: ควบคุมแรงดันในคอยล์เย็นและคอยล์ร้อน
- ระบบปั๊มน้ำ: ป้องกันปั๊มน้ำทำงานแห้ง
- ระบบอุตสาหกรรม: ควบคุมแรงดันในท่อกรอง อุปกรณ์วัด และระบบไฮดรอลิก
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| น้ำหนักรวม | 1.27 กก. |
| น้ำหนักสุทธิ | 1.02 กก. |
| ช่วงอุณหภูมิแวดล้อม [°C] [สูงสุด] | 70 °C |
| ช่วงอุณหภูมิแวดล้อม [°C] [ต่ำสุด] | -50 °C |
| ช่วงอุณหภูมิแวดล้อม [°F] [สูงสุด] | 158 °F |
| ช่วงอุณหภูมิแวดล้อม [°F] [ต่ำสุด] | -58 °F |
| การรับรอง | CCC, CE, DNV, EAC, GL, KR, LR, LVD, NKK, PZH, RINA, RMRS, RoHS, RoHS, จีน TYSK, LLC, CDC, EURO-TYSK, UKCA |
| ความต่างของแรงดันสัมผัส [บาร์] | 0.3 บาร์ |
| ฟังก์ชันการติดต่อ | SPDT |
| การจัดอันดับการติดต่อ | AC15=3 A, 400 V AC1=10 A, 400 V DC13=12 W, 220 V AC3=4 A, 400 V LR=28 A, 400 V |
| ช่วงการตั้งค่าความดันต่าง [บาร์] [สูงสุด] | 4 บาร์ |
| ช่วงการตั้งค่าความดันต่าง [บาร์] [ต่ำสุด] | 0.5 บาร์ |
| ช่วงการตั้งค่าความดันต่าง [MPa] [สูงสุด] | 0.4 MPa |
| ช่วงการตั้งค่าความดันต่าง [MPa] [ต่ำสุด] | 0.05 MPa |
| ช่วงการตั้งค่าความดันต่าง [psi] [สูงสุด] | 58 psi |
| ช่วงการตั้งค่าความดันต่าง [psi] [ต่ำสุด] | 7.3 psi |
| การเชื่อมต่อไฟฟ้า ชาย/หญิง | หญิง |
| การเชื่อมต่อทางไฟฟ้า | ทางเข้าสายเคเบิลแบบสกรู |
| ขนาดการเชื่อมต่อไฟฟ้า | 2xPg 13.5 |
| มาตรฐานการเชื่อมต่อไฟฟ้า DIN | 40430 |
| มาตรฐานสเปคไฟฟ้า | EN 60947-4/-5 |
| คุณสมบัติทางไฟฟ้า EN 60947 | ระดับมลพิษ: 3 แรงดันไฟกระชากพิกัด: 4 kV ป้องกันไฟฟ้าลัดวงจร: ฟิวส์ 10A |
| คุณสมบัติการเดินสาย EN 60947 | Flex, ferrules: 0.2-1.5 mm2 Flex, no ferrules: 0.2-2.5 mm2 Solid/stranded: 0.2-2.5 mm2 |
| ระดับการป้องกัน IP | IP66 |
