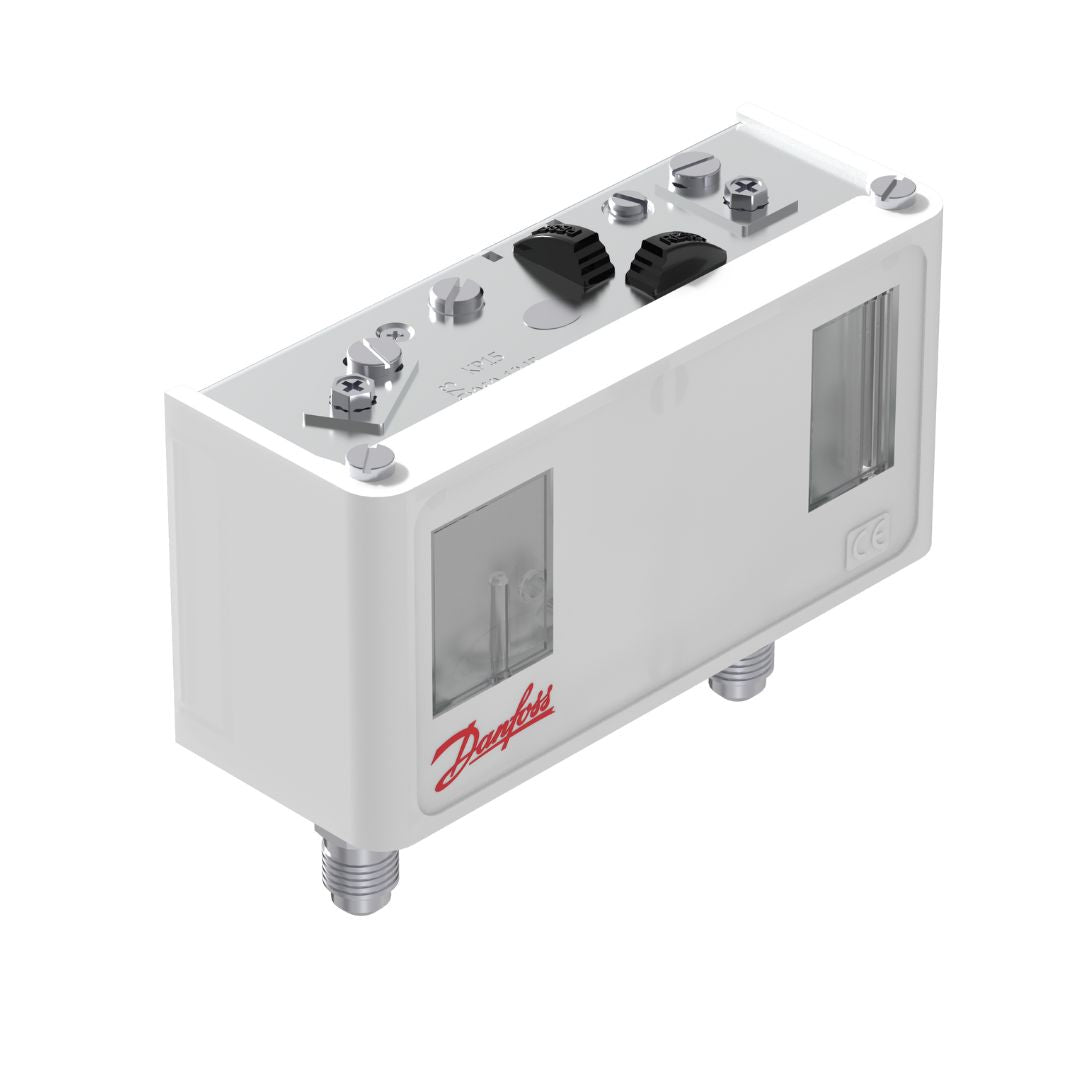

Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124566

Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124566 เพรสเชอร์สวิทซ์คู่คุณภาพเยี่ยมที่ออกแบบมาสำหรับมืออาชีพที่ต้องการความรัดกุมในระบบควบคุม ฟังก์ชันการตรวจสอบแรงดันทำงานควบคู่กันอย่างอิสระแต่สอดประสานกันเพื่อปกป้องคอมเพรสเซอร์ ชิ้นส่วนข้อต่อมีความแข็งแรงทนทาน รองรับการบิดเกลียวได้อย่างมั่นคง หน้าสัมผัสทางไฟฟ้าเคลือบด้วยวัสดุนำกระแสชั้นดี ช่วยลดความต้านทานและยืดอายุการทำงาน การปรับตั้งค่าทำได้ง่ายด้วยสเกลที่ชัดเจน ช่วยให้วิศวกรสามารถกำหนดพารามิเตอร์ได้อย่างแม่นยำไร้ที่ติ

คุณสมบัติ

• มอนิเตอร์สถานะแรงดันสองฝั่งเพื่อป้องกันการน็อคของคอมเพรสเซอร์
• มีพอร์ตเชื่อมต่อท่อแรงดันที่ได้ศูนย์ ลดปัญหาความคลาดเคลื่อนขณะติดตั้ง
• หน้าปัดแสดงค่าแรงดันทั้งฝั่ง High และ Low ดูง่ายในจุดเดียว
• สปริงทนทานต่ออาการล้าตัวจากการรับแรงอัดเป็นเวลานาน
• ชิ้นส่วนทองเหลืองมีความหนาพิเศษ ป้องกันการปริแตกจากแรงดันกระชาก

ข้อมูลจำเพาะ

• คอนโทรลเลอร์รุ่น KP15 รหัสนี้เน้นความไวในการทริกเกอร์ (Trigger) สัญญาณเมื่อแรงดันข้ามขีดจำกัด
• ฟังก์ชัน Reset ทั้งสองฝั่งเป็นแบบปรับตั้งค่าให้เหมาะกับความปลอดภัยของระบบทำความเย็นนั้นๆ
• สามารถตัดการทำงานของเครื่องทำความเย็นได้ทันทีเมื่อตรวจพบว่าพัดลมคอยล์ร้อนหยุดทำงาน
• สวิตช์ภายในออกแบบเป็นแบบขั้วคู่เพื่อสั่งงานวงจร Alarm และวงจรตัดการทำงานพร้อมกัน
• หน้าปัดฝั่งแรงดันต่ำมีช่วงสเกลที่ละเอียดพิเศษเพื่อการจูนนิ่งระบบแช่แข็ง

น้ำหนักรวม	0.49 กก.
น้ำหนักสุทธิ	0.44 กก.
บันทึกอุณหภูมิแวดล้อม	สูงสุด 120 นาที ที่ 80 °C/176 °F
ช่วงอุณหภูมิแวดล้อม (°C) [สูงสุด]	65 °C
ช่วงอุณหภูมิแวดล้อม (°C) [ต่ำสุด]	-40 °C
ช่วงอุณหภูมิแวดล้อม (°F) [สูงสุด]	149 °F
ช่วงอุณหภูมิแวดล้อม (°F) [ต่ำสุด]	-40 °F
การรับรอง	BV, CCC, CE, CMIM, DNV, EAC GL, LLC CDC EURO-TYSK LR, LVD, PED, PZH, RINA RMRS, RoHS, จีน, UKCA c UL us UL353, CS C22.2 c UL us UL873, CS C22.2
ฟังก์ชั่นหน้าสัมผัส	SPDT
ค่าสัมผัส	AC15=10 A, 400 V AC1=16 A, 400 V AC3=16 A, 400 V DC13=12 W, 220 V LR=112 A, 400 V
แรงดันด้านซ้าย (ต่างกัน) [bar]	0.7 bar
แรงดันด้านซ้าย (ต่างกัน) [psi]	10 psi
แรงดันด้านซ้าย (ต่างกัน) [psi]	4 bar
แรงดันด้านซ้าย (ต่างกัน) [psi]	58 psi
การเชื่อมต่อทางไฟฟ้า	ปลอกยาง
การเชื่อมต่อทางไฟฟ้า	ขนาด 6-14 มม.
คุณสมบัติทางไฟฟ้า EN 60947	ระดับมลพิษ: 3 แรงดันไฟกระชากพิกัด: 4 kV
คุณสมบัติการเดินสาย EN 60947	Flex, เฟอร์รูล: 0.5-1.5 มม² Flex, ไม่มีเฟอร์รูล: 0.7-2.5 มม² แข็ง/เกลียว: 0.75-2.5 มม²
ระดับความปลอดภัยของตู้ IP	IP30
ระดับ Nema (~) ของตู้	1
ข้อมูลเพิ่มเติม	ไม่สามารถใช้กับท่อน้ำยา
ความเข้ากันได้ของน้ำมันหล่อลื่น	ใช้กับงานที่ไม่ใช้น้ำมัน
แรงดันทดสอบสูงสุด [bar]	Pe 20 bar
แรงดันทดสอบสูงสุดด้านขวา [bar]	35 bar
MWP ด้านซ้าย [bar] Pe	17 bar
MWP ด้านซ้าย [psig] Pe	245 psig
MWP ด้านซ้าย [psig] Pe	35 bar
MWP ด้านซ้าย [psig] Pe	510 psig
EAN	5702428014762
MWP ด้านขวา [bar] Pe	R134a R513A R515B
รูปแบบการบรรจุ	บรรจุหลายชิ้น

ข้อมูลทางเทคนิค

• ประเภทสวิทช์: แรงดันคู่ (Dual Pressure Switch LP/HP)
• ระบบการทำงาน (Reset Function): ฝั่ง LP อัตโนมัติ / ฝั่ง HP แมนวล (Auto / Manual Max)
• ระดับการป้องกันฝุ่นและน้ำ (Enclosure Rating): IP44
• ช่วงการตั้งค่า LP: -0.2 ถึง 7.5 bar / HP: 8.0 ถึง 32.0 bar
• ขนาดจุดเชื่อมต่อ (Connection Size): 1/4 in flare ชุบกัลวาไนซ์

เอกสารข้อมูล

Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124566 Data Sheet
