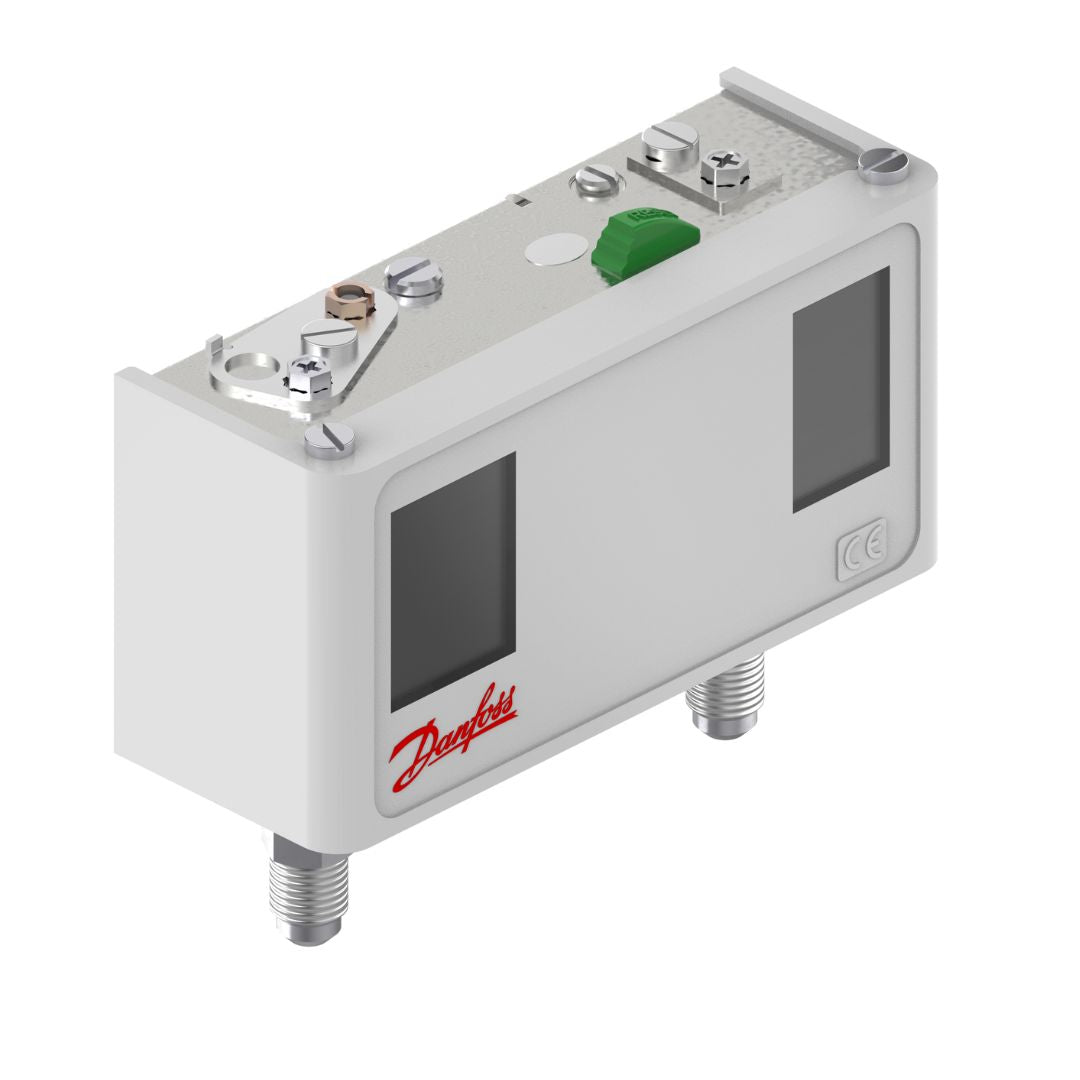

รายละเอียด Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124366
Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124366 เป็นอุปกรณ์ควบคุมความดันที่ใช้งานได้หลากหลายในระบบปรับอากาศและทำความเย็น อุปกรณ์ชิ้นนี้มีบทบาทสำคัญในการรักษาสมดุลของระบบ ป้องกันความเสียหาย และช่วยให้ระบบทำงานอย่างมีประสิทธิภาพ
คุณสมบัติ
คุณสมบัติ
- การควบคุมด้านซ้าย [บาร์] Pe: -0.20 - 7.50
- การควบคุมด้านขวา [บาร์] Pe: 8.0 - 32.0
- ความต่างด้านซ้าย [บาร์]: 0.70 - 4.00
- ความต่างด้านขวา [บาร์]: 4.0
- ฟังก์ชันการติดต่อ: SPDT
- ฟังก์ชันการรีเซ็ตด้านซ้าย: อัตโนมัติ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124366 เปรียบเสมือนหัวใจสำคัญของระบบทำความเย็นและเครื่องปรับอากาศ ทำหน้าที่ควบคุมการทำงานของระบบโดยตัดต่อวงจรไฟฟ้าเมื่อแรงดันของสารทำความเย็นอยู่ในระดับที่กำหนด สวิตช์แรงดันที่มีประสิทธิภาพและเชื่อถือได้จึงเป็นสิ่งจำเป็นสำหรับการทำงานที่ราบรื่นและปลอดภัยของระบบ
หลักการทำงานของ Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124366 ทำหน้าที่ควบคุมแรงดันในระบบ โดยมีหลักการทำงานดังนี้ เพรสเชอร์สวิทซ์ประกอบด้วยไดอะเฟรม (diaphragm) ที่เชื่อมต่อกับหน้าสัมผัสไฟฟ้า เมื่อแรงดันในระบบเพิ่มขึ้น ไดอะเฟรมจะถูกดัน งอตัว ทำให้หน้าสัมผัสไฟฟ้าเปลี่ยนสถานะ เพรสเชอร์สวิทซ์ KP15 มีจุดตั้งค่าแรงดันสูง (high pressure) และแรงดันต่ำ (low pressure) แยกกัน ผู้ใช้สามารถปรับตั้งค่าแรงดันที่ต้องการได้ ซึ่งการทำงานของ Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124366 มีดังนี้ เมื่อแรงดันในระบบต่ำกว่าแรงดันที่ตั้งไว้ หน้าสัมผัสไฟฟ้าจะเปลี่ยนสถานะ ส่งสัญญาณไปยังระบบควบคุม สั่งให้ระบบทำงาน เมื่อแรงดันในระบบสูงกว่าแรงดันที่ตั้งไว้ หน้าสัมผัสไฟฟ้าจะเปลี่ยนสถานะ ส่งสัญญาณไปยังระบบควบคุม สั่งให้ระบบหยุดทำงาน ประเภทของหน้าสัมผัสไฟฟ้า เพรสเชอร์สวิทซ์ KP15 มีหน้าสัมผัสไฟฟ้าแบบ SPDT (Single Pole Double Throw) ซึ่งหมายความว่า มีหน้าสัมผัส 3 จุด คือ จุดร่วม (common) จุด NO (Normally Open) และจุด NC (Normally Closed) เมื่อแรงดันต่ำ หน้าสัมผัสจะเชื่อมต่อระหว่างจุดร่วมและจุด NO เมื่อแรงดันสูง หน้าสัมผัสจะเชื่อมต่อระหว่างจุดร่วมและจุด NC
การใช้งานของ Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124366 นิยมใช้ในระบบทำความเย็นและเครื่องปรับอากาศทั่วไป เหมาะสำหรับ
- ควบคุมแรงดันดูดและแรงดันอัดในคอมเพรสเซอร์
- ป้องกันระบบจากแรงดันดูดที่ต่ำเกินไปหรือแรงดันอัดที่สูงเกินไป
- ควบคุมการทำงานของพัดลมคอนเดนเซอร์
- ควบคุมปั๊มน้ำ
- ระบบหล่อลื่น
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| น้ำหนักรวม (Gross weight) | 0.5 กก. (kg) |
| น้ำหนักสุทธิ (Net weight) | 0.43 กก. (kg) |
| หมายเหตุเกี่ยวกับอุณหภูมิแวดล้อม (Amb. Temp. Note) | 80 °C/176 °F สูงสุด 120 นาที (max 120 min) |
| ช่วงอุณหภูมิแวดล้อม [°C] [สูงสุด] (Ambient temperature range [°C] [Max]) | 65 °C |
| ช่วงอุณหภูมิแวดล้อม [°C] [ต่ำสุด] (Ambient temperature range [°C] [Min]) | -40 °C |
| ช่วงอุณหภูมิแวดล้อม [°F] [สูงสุด] (Ambient temperature range [°F] [Max]) | 149 °F |
| ช่วงอุณหภูมิแวดล้อม [°F] [ต่ำสุด] (Ambient temperature range [°F] [Min]) | -40 °F |
| การรับรอง (Approval) | BV, CCC, CE, CMIM, DNV, EAC GL, LLC CDC EURO-TYSK LR, LVD, PED, PZH, RINA RMRS, RoHS, จีน, UKCA c UL us UL353, CS C22.2 c UL us UL873, CS C22.2 |
| ฟังก์ชันการติดต่อ (Contact function) | SPDT |
| ค่าสัมประสิทธิ์การติดต่อ (Contact rating) | AC15=10 A, 400 V AC1=16 A, 400 V AC3=16 A, 400 V DC13=12 W, 220 V LR=112 A, 400 V |
| แรงดันด้านซ้าย [บาร์] [สูงสุด] (Differential left side [bar] [Max]) | 4 บาร์ |
| แรงดันด้านซ้าย [บาร์] [ต่ำสุด] (Differential left side [bar] [Min]) | 0.7 บาร์ |
| แรงดันด้านซ้าย [psi] [สูงสุด] (Differential left side [psi] [Max]) | 58 psi |
| แรงดันด้านซ้าย [psi] [ต่ำสุด] (Differential left side [psi] [Min]) | 10 psi |
| แรงดันด้านขวา [บาร์] (Differential right side [bar]) | 4 บาร์ |
| แรงดันด้านขวา [psi] (Differential right side [psi]) | 58 psi |
| การเชื่อมต่อทางไฟฟ้า (Electrical connection) | ขั้วต่อสายยางยืด |
| การเชื่อมต่อทางไฟฟ้า (Electrical connection) | ขนาด 6-14 มม. (mm) |
| คุณสมบัติทางไฟฟ้าตามมาตรฐาน EN 60947 (EN 60947 electrical properties) | ระดับมลภาวะ: 3 แรงดันไฟกระชากพิกัด: 4 kV |
| คุณสมบัติการเดินสายตามมาตรฐาน EN 60947 (EN 60947 wiring properties) | สายยืด, ปลอกหุ้ม: 0.5-1.5 mm2 สายยืด, ไม่มีปลอกหุ้ม: 0.7-2.5 mm2 สายแข็ง/เกより์: 0.75-2.5 mm2 |
| ระดับการป้องกันของ enclosure (Enclosure rating IP) | IP30 |
| ค่าประมาณ Nema (~) สำหรับ enclosure rating (Enclosure rating Nema (~)) | 1 |
| ข้อมูลเพิ่มเติม (Further information) | ไม่สามารถใช้งานกับระบบท่อของเหลว (Not applicable for liquid line) |
| ความเข้ากันได้กับสารหล่อลื่น (Lubricants compatibility) | ใช้กับงานที่ไม่ใช้น้ำมัน (Oilfree applications) |
| แรงดันทดสอบสูงสุด [บาร์] (Max. test pressure [bar]) | Pe 20 บาร์ |
