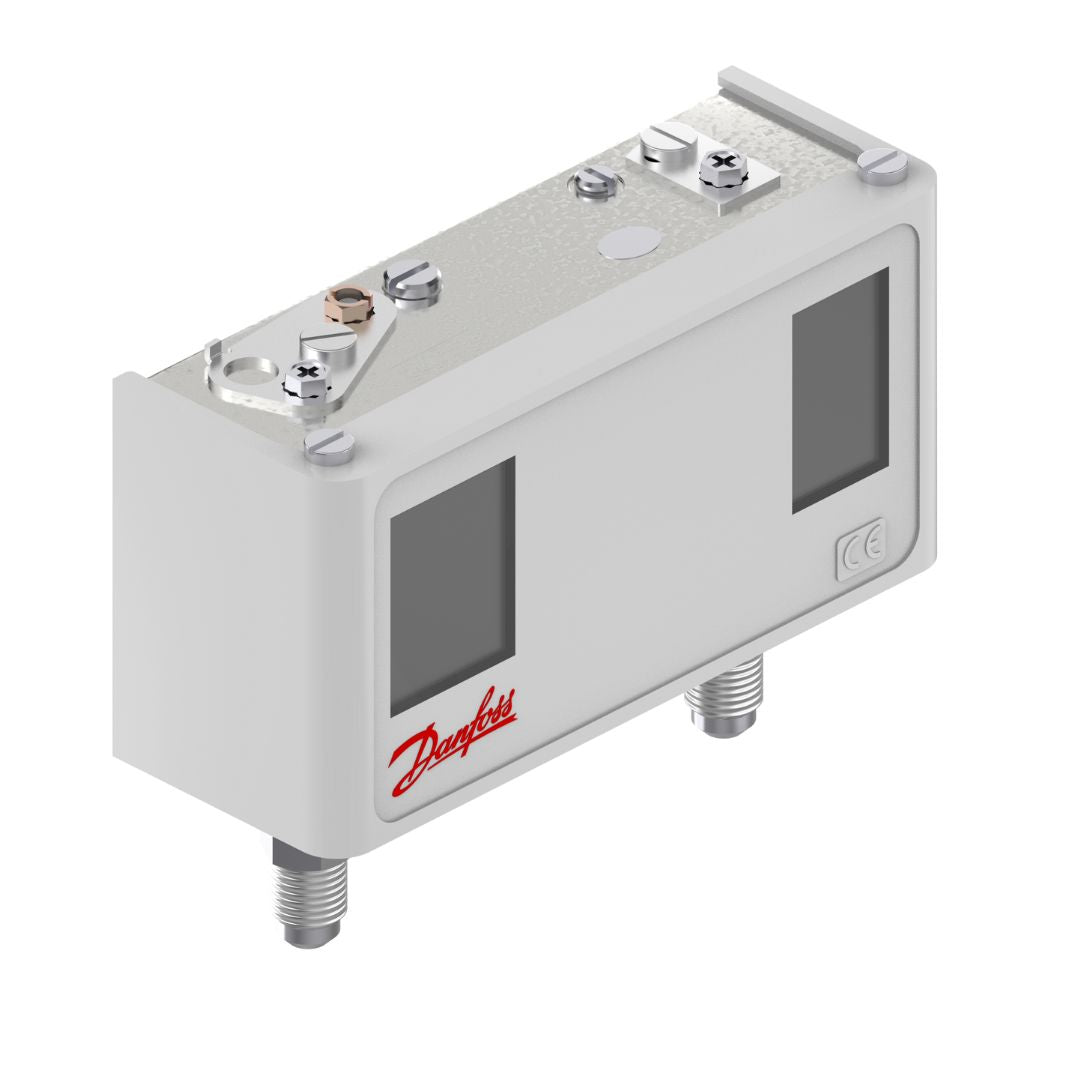

Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124166
Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124166
Danfoss
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124166
Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124166 เป็นอุปกรณ์ควบคุมแรงดันที่ใช้ในระบบทำความเย็นและปรับอากาศต่างๆ สวิทซ์นี้มีหน้าที่ตรวจวัดและควบคุมแรงดันของสารทำความเย็น ช่วยป้องกันระบบจากความเสียหายที่อาจเกิดขึ้นจากแรงดันที่สูงหรือต่ำเกินไป
คุณสมบัติ
คุณสมบัติ
- การควบคุมด้านซ้าย [บาร์] Pe: -0.20 - 7.50
- การควบคุมด้านขวา [บาร์] Pe: 8.0 - 32.0
- ความต่างด้านซ้าย [บาร์]: 0.70 - 4.00
- ความต่างด้านขวา [บาร์]: 4.0
- ฟังก์ชันการติดต่อ: SPDT
- ฟังก์ชันการรีเซ็ตด้านซ้าย: อัตโนมัติ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124166 เป็นอุปกรณ์ควบคุมความดันแบบคู่จากแบรนด์ Danfoss ที่ใช้ควบคุมความดันในระบบทำความเย็น ระบบปรับอากาศ และระบบไฮดรอลิก
หลักการทำงานของ Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124166 เป็นอุปกรณ์ควบคุมแรงดันไฟฟ้าที่ใช้ในระบบทำความเย็นและเครื่องปรับอากาศ ทำหน้าที่ตรวจสอบและควบคุมแรงดันของสารทำความเย็น มีการทำงาน ดังนี้ แรงดันของสารทำความเย็น จะดันไดอะเฟรมภายในสวิทช์ การเคลื่อนที่ของไดอะเฟรม จะส่งผลต่อสวิตช์ไฟฟ้าภายใน เมื่อแรงดันถึงจุดที่ตั้งค่าไว้ สวิตช์ไฟฟ้าจะเปลี่ยนสถานะ (เปิดหรือปิด) การเปลี่ยนสถานะของสวิตช์ไฟฟ้า จะส่งสัญญาณไปยังอุปกรณ์อื่นๆ ในระบบ เช่น คอมเพรสเซอร์ วาล์ว หรือมอเตอร์ อุปกรณ์เหล่านี้จะทำงานหรือหยุดทำงาน ตามสัญญาณจากสวิตช์ไฟฟ้า
การใช้งานของ Pressure Switch Danfoss KP15 เพรสเชอร์สวิทซ์ 060-124166 สามารถใช้กับระบบทำความเย็นและปรับอากาศได้หลากหลายประเภท ตัวอย่างการใช้งานทั่วไป ได้แก่ ตู้แช่เย็นและตู้แช่แข็ง ควบคุมแรงดันของสารทำความเย็นเพื่อรักษาอุณหภูมิที่ต้องการ เครื่องปรับอากาศ ควบคุมแรงดันของน้ำยาทำความเย็นเพื่อรักษาอุณหภูมิและความชื้นที่ต้องการ ปั๊มควบคุมแรงดันของน้ำเพื่อป้องกันไม่ให้ปั๊มทำงานมากเกินไป คอมเพรสเซอร์ควบคุมแรงดันของอากาศเพื่อป้องกันไม่ให้คอมเพรสเซอร์ทำงานมากเกินไป สามารถใช้งานได้หลากหลาย เช่น
- ควบคุมการทำงานของคอมเพรสเซอร์ในระบบทำความเย็นและเครื่องปรับอากาศ
- ป้องกันระบบจากความดันสูงหรือต่ำเกินไป
- ควบคุมการไหลของสารทำความเย็น
- แจ้งเตือนเมื่อความดันของสารทำความเย็นผิดปกติ
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| น้ำหนักรวม (Gross weight) | 0.51 กก (kg) |
| น้ำหนักสุทธิ (Net weight) | 0.47 กก (kg) |
| บันทึกอุณหภูมิแวดล้อม (Amb. Temp. Note) | 80 °C/176 °F สูงสุด 120 นาที (max 120 min) |
| ช่วงอุณหภูมิแวดล้อม [°C] [สูงสุด] (Ambient temperature range [°C] [Max]) | 65 °C |
| ช่วงอุณหภูมิแวดล้อม [°C] [ต่ำสุด] (Ambient temperature range [°C] [Min]) | -40 °C |
| ช่วงอุณหภูมิแวดล้อม [°F] [สูงสุด] (Ambient temperature range [°F] [Max]) | 149 °F |
| ช่วงอุณหภูมิแวดล้อม [°F] [ต่ำสุด] (Ambient temperature range [°F] [Min]) | -40 °F |
| การรับรอง (Approval) | BV, CCC, CE, CMIM, DNV, EAC GL, LLC CDC EURO-TYSK LR, LVD, PED, PZH, RINA RMRS, RoHS, จีน, UKCA c UL us UL353, CS C22.2 c UL us UL873, CS C22.2 |
| ฟังก์ชั่นหน้าสัมผัส (Contact function) | SPDT |
| ค่าพิกัดหน้าสัมผัส (Contact rating) | AC15=10 A, 400 V AC1=16 A, 400 V AC3=16 A, 400 V DC13=12 W, 220 V LR=112 A, 400 V |
| แรงดันด้านซ้าย [บาร์] [สูงสุด] (Differential left side [bar] [Max]) | 4 บาร์ |
| แรงดันด้านซ้าย [บาร์] [ต่ำสุด] (Differential left side [bar] [Min]) | 0.7 บาร์ |
| แรงดันด้านซ้าย [psi] [สูงสุด] (Differential left side [psi] [Max]) | 58 psi |
| แรงดันด้านซ้าย [psi] [ต่ำสุด] (Differential left side [psi] [Min]) | 10 psi |
| แรงดันด้านขวา (Differential right side [bar]) | 4 บาร์ |
| แรงดันด้านขวา (Differential right side [psi]) | 58 psi |
| การเชื่อมต่อทางไฟฟ้า (Electrical connection) | ขั้วต่อสายยางยืด (Rubber cable gland) |
| การเชื่อมต่อทางไฟฟ้า (Electrical connection) | ขนาด 6-14 มม. (size 6-14 mm) |
| คุณสมบัติทางไฟฟ้าตามมาตรฐาน EN 60947 (EN 60947 electrical properties) | ระดับมลพิษ: 3 แรงดันไฟกระชากพิกัด: 4 kV |
| คุณสมบัติการเดินสายตามมาตรฐาน EN 60947 (EN 60947 wiring properties) | สายอ่อน, ปลอกหุ้ม: 0.5-1.5 mm2 สายอ่อน, ไม่ใช้ปลอกหุ้ม: 0.7-2.5 mm2 แข็ง/เกより: 0.75-2.5 mm2 |
| ระดับการป้องกันฝาครอบ IP (Enclosure rating IP) | IP44 |
| ค่าประมาณ Nema (~) สำหรับระดับการป้องกันฝาครอบ (Enclosure rating Nema (~)) | 2 |
| หมายเหตุเพิ่มเติม (Further information) | ไม่สามารถใช้กับระบบท่อของเหลว (Not applicable for liquid line) |
| ความเข้ากันได้ของสารหล่อลื่น (Lubricants compatibility) | ใช้กับงานที่ไม่ใช้น้ำมัน (Oilfree applications) |
| แรงดันทดสอบสูงสุด [บาร์] (Max. test pressure [bar]) | Pe 20 |
