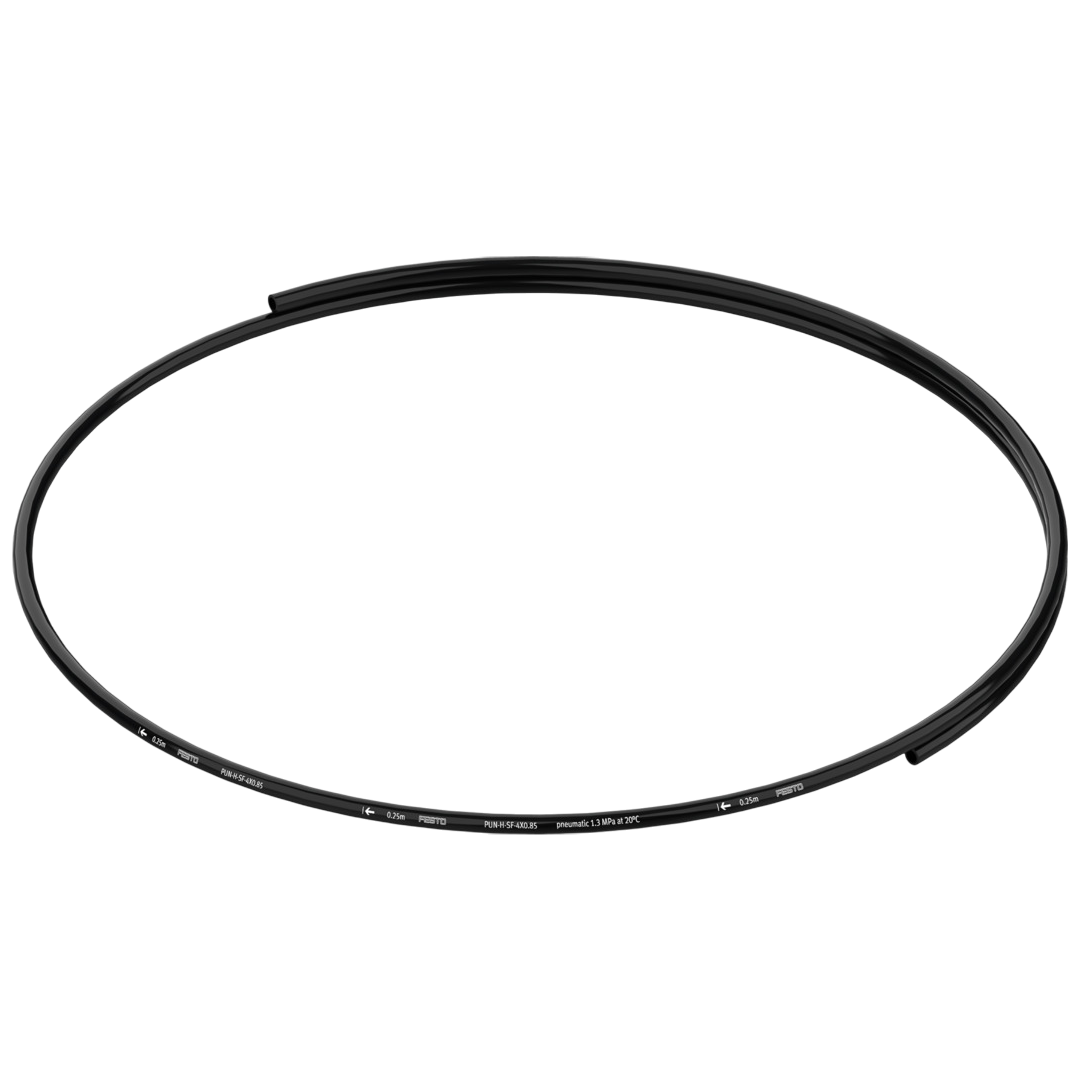

Pneumatic tubing FESTO รุ่น PUN-H-SF-12X2,3-SW รหัส 8167906 สายสีดำ
Pneumatic tubing FESTO รุ่น PUN-H-SF-12X2,3-SW รหัส 8167906 สายสีดำ
FESTO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
12,650.00 ฿
ราคาปกติ
ราคาโปรโมชัน
12,650.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pneumatic tubing FESTO รุ่น PUN-H-SF-12X2,3-SW รหัส 8167906 สายสีดำ
FESTO Pneumatic Tubing คือท่อลมคุณภาพสูงที่ออกแบบมาเพื่อการใช้งานในระบบนิวเมติกส์ (Pneumatics) ซึ่งใช้สำหรับส่งผ่านอากาศอัด (compressed air) หรือก๊าซอื่นๆ ที่ไม่เป็นอันตรายไปยังอุปกรณ์ต่างๆ เช่น กระบอกลม (pneumatic cylinders), วาล์ว, ตัวควบคุมแรงดัน ฯลฯ ภายใต้แบรนด์ FESTO ซึ่งเป็นผู้ผลิตชั้นนำจากเยอรมนีในด้านระบบควบคุมอัตโนมัติ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- ปลอดซิลิโคน (Silicone-free): ป้องกันการปนเปื้อนในงานพ่นสีหรือระบบที่ต้องควบคุมอนุภาคอย่างเข้มงวด
- ทนไฮโดรไลซิส (Hydrolysis-resistant): เหมาะสำหรับงานในพื้นที่ที่มีความชื้น ละอองน้ำ หรือทำความสะอาดบ่อย
- ได้รับการรับรองสำหรับงานอาหาร: วัสดุท่อได้รับการรับรองตามมาตรฐาน FDA และ EU เพื่อให้ใช้ในระบบสัมผัสอาหารได้
- ยืดหยุ่นสูง: ดัดโค้งได้ง่ายแม้ในพื้นที่แคบหรือบริเวณที่ต้องมีการเคลื่อนไหว
- โครงสร้างผนังบางแบบ Compact: น้ำหนักเบา ไม่กินพื้นที่สายเดินท่อ ช่วยให้ติดตั้งสะดวกในงานระบบอัตโนมัติ
การติดตั้ง
- ใช้งานง่ายร่วมกับข้อต่อ push-in: เช่น ข้อต่อรุ่น QS หรือ NPQH ของ FESTO ทำให้เปลี่ยนหรือถอดประกอบได้รวดเร็ว
- สามารถตัดได้ด้วยเครื่องตัดท่อมาตรฐาน: ไม่จำเป็นต้องใช้เครื่องมือพิเศษ
- เหมาะกับการติดตั้งในระบบที่ล้างทำความสะอาดบ่อย: ไม่เปราะหรือเสียรูปเมื่อโดนน้ำหรือสารทำความสะอาด
- แนะนำให้ยึดท่อด้วย clamp หรือสายรัดคุณภาพสูง เพื่อป้องกันแรงดึงที่อาจทำให้หลุดจากข้อต่อเมื่อใช้งานในพื้นที่มีการสั่นสะเทือน
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | ข้อมูล |
| เส้นผ่านศูนย์กลางภายนอก (Ø) | 12 mm |
| เส้นผ่านศูนย์กลางภายใน (Ø) | 7.4 mm |
| รัศมีการโค้งงอที่เกี่ยวข้องกับการไหล | 49 mm |
| รัศมีการโค้งงอขั้นต่ำ | 21 mm |
| วัสดุท่อ | TPE-U (PU) |
| โครงสร้างวัสดุ | จากพื้นฐาน ether |
| ความแข็งฝั่ง | D 54 ±3 |
| สี | สีดำ |
| เหมาะสำหรับ | โซ่พลังงาน |
| พอร์ทลม | ข้อต่อเส้นผ่านศูนย์กลางภายนอก Ø 12 มม. |
| แรงดันใช้งาน (ช่วงอุณหภูมิที่สมบูรณ์) | -0.095 MPa ถึง 0.6 MPa-0.95 bar ถึง 6 bar-13.775 psi ถึง 87 psi |
| แรงดันใช้งาน (ขึ้นอยู่กับอุณหภูมิ) | -0.095 MPa ถึง 1.3 MPa-0.95 bar ถึง 13 bar-13.775 psi ถึง 188.5 psi |
| หมายเหตุแรงดันใช้งาน (น้ำ) | ความดันขณะทำงานขึ้นอยู่กับอุณหภูมิ สูงสุด 0.7 MPa ที่ 0 - 60 °C |
| อุณหภูมิโดยรอบ | -35 °C ถึง 80 °C |
| น้ำหนักสินค้าต่อความยาว | 0.085 kg/m |
| สื่อปฏิบัติการ | ระบบอัดอากาศ (ISO 8573-1:2010 [7:-:-])น้ำ (ไม่มีน้ำแข็ง) |
| เครื่องทดสอบไฟ | UL94 HB |
| การปฏิบัติตามข้อกำหนดห้องแล็บ | VDMA24364-B2-L |
| คลาสคลีนรูม | ไม่มีการประเมินตาม ISO 14644-1 สำหรับองค์ประกอบที่ติดตั้งคงที่ |
| ปลอดภัยสำหรับอาหาร | ดูข้อมูลวัสดุเพิ่มเติม |
| หมายเหตุวัสดุ | เป็นไปตามข้อกำหนด RoHS |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลวัสดุ
| รายการ | ข้อมูล |
| ความแข็ง Shore | D 54 +/- 3 |
| วัสดุท่อ (Material tubing) | TPE-U(PU) |
| หมายเหตุเกี่ยวกับวัสดุ | เป็นไปตามมาตรฐาน RoHS (RoHS-compliant) |
| การรับรอง LABS (PWIS) | VDMA24364-B2-L |
| ระดับคลีนรูม | ติดตั้งชิ้นส่วนแบบสถิต ไม่สามารถประเมินผลได้อย่างมีนัยสำคัญตามมาตรฐาน ISO 14644-1 |
| คำแนะนำการใช้งาน | ใช้กับ TPE-U Ether based |
| หมายเหตุเพิ่มเติม | ใช้กับ PUN-H ที่มีขนาด O.D. 3 ... 16 mm และ PUN-H-DUO |
