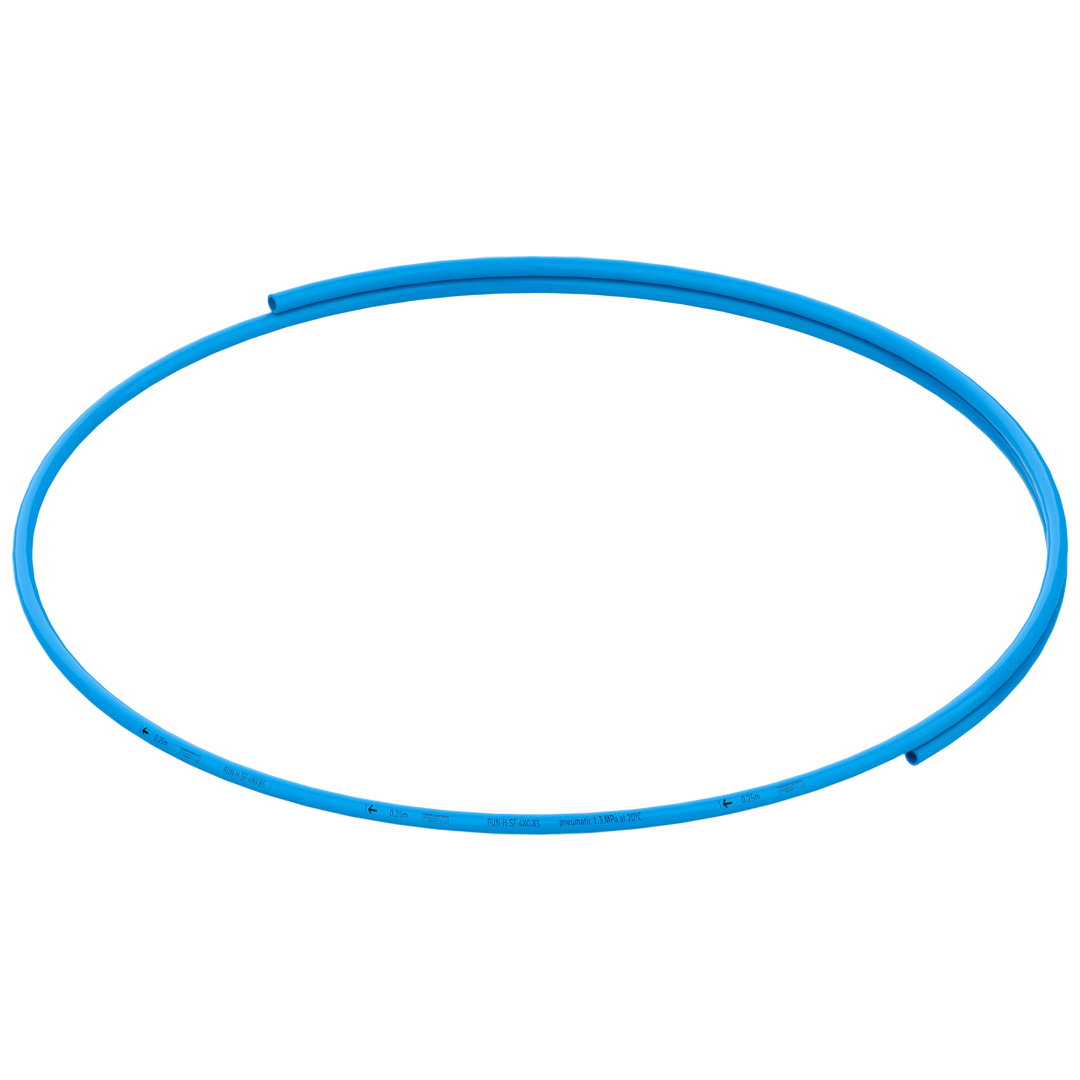

Pneumatic tubing FESTO รุ่น PUN-H-SF-10X2-BL รหัส 8167904 สายสีฟ้า
Pneumatic tubing FESTO รุ่น PUN-H-SF-10X2-BL รหัส 8167904 สายสีฟ้า
FESTO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
5,750.00 ฿
ราคาปกติ
ราคาโปรโมชัน
5,750.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pneumatic tubing FESTO รุ่น PUN-H-SF-10X2-BL รหัส 8167904 สายสีฟ้า
FESTO Pneumatic Tubing คือท่อลมคุณภาพสูงที่ออกแบบมาเพื่อการใช้งานในระบบนิวเมติกส์ (Pneumatics) ซึ่งใช้สำหรับส่งผ่านอากาศอัด (compressed air) หรือก๊าซอื่นๆ ที่ไม่เป็นอันตรายไปยังอุปกรณ์ต่างๆ เช่น กระบอกลม (pneumatic cylinders), วาล์ว, ตัวควบคุมแรงดัน ฯลฯ ภายใต้แบรนด์ FESTO ซึ่งเป็นผู้ผลิตชั้นนำจากเยอรมนีในด้านระบบควบคุมอัตโนมัติ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- ปลอดซิลิโคน (Silicone-free): ป้องกันการปนเปื้อนในงานพ่นสีหรือระบบที่ต้องควบคุมอนุภาคอย่างเข้มงวด
- ทนไฮโดรไลซิส (Hydrolysis-resistant): เหมาะสำหรับงานในพื้นที่ที่มีความชื้น ละอองน้ำ หรือทำความสะอาดบ่อย
- ได้รับการรับรองสำหรับงานอาหาร: วัสดุท่อได้รับการรับรองตามมาตรฐาน FDA และ EU เพื่อให้ใช้ในระบบสัมผัสอาหารได้
- ยืดหยุ่นสูง: ดัดโค้งได้ง่ายแม้ในพื้นที่แคบหรือบริเวณที่ต้องมีการเคลื่อนไหว
- โครงสร้างผนังบางแบบ Compact: น้ำหนักเบา ไม่กินพื้นที่สายเดินท่อ ช่วยให้ติดตั้งสะดวกในงานระบบอัตโนมัติ
การติดตั้ง
- ใช้งานง่ายร่วมกับข้อต่อ push-in: เช่น ข้อต่อรุ่น QS หรือ NPQH ของ FESTO ทำให้เปลี่ยนหรือถอดประกอบได้รวดเร็ว
- สามารถตัดได้ด้วยเครื่องตัดท่อมาตรฐาน: ไม่จำเป็นต้องใช้เครื่องมือพิเศษ
- เหมาะกับการติดตั้งในระบบที่ล้างทำความสะอาดบ่อย: ไม่เปราะหรือเสียรูปเมื่อโดนน้ำหรือสารทำความสะอาด
- แนะนำให้ยึดท่อด้วย clamp หรือสายรัดคุณภาพสูง เพื่อป้องกันแรงดึงที่อาจทำให้หลุดจากข้อต่อเมื่อใช้งานในพื้นที่มีการสั่นสะเทือน
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ (Property) | ค่าหรือรายละเอียด (Value/Details) |
| นอก Ø (Outer Diameter) | 10 mm |
| รัศมีการโค้งงอที่เกี่ยวข้องกับการไหล (Bending Radius Related to Flow) | 42 mm |
| Ø ภายใน (Inner Diameter) | 6 mm |
| รัศมีการโค้งงอขั้นต่ำ (Minimum Bending Radius) | 16 mm |
| ข้อมูลการใช้งาน (Application Data) | TPE-U based on ether |
| คุณสมบัติของท่อ (Tube Properties) | Suitable for energy chains |
| แรงดันใช้งานช่วงอุณหภูมิที่สมบูรณ์ (Operating Pressure at Full Temperature Range) | -0.095 MPa ... 0.6 MPa (-0.95 bar ... 6 bar, -13.775 psi ... 87 psi) |
| แรงดันใช้งานขึ้นอยู่กับอุณหภูมิ (Operating Pressure Depending on Temperature) | -0.095 MPa ... 1.3 MPa (-0.95 bar ... 13 bar, -13.775 psi ... 188.5 psi) |
| หมายเหตุเกี่ยวกับแรงดันใช้งาน (Pressure Note) | Water: operating pressure depends on temperature, max 0.7 MPa at 0 - 60 °C |
| สื่อปฏิบัติการ (Media) | Compressed air per ISO 8573-1:2010 [7:-:-], water (non-freezing liquids) |
| เครื่องทดสอบไฟ (Flammability Test) | UL94 HB |
| การปฏิบัติตามข้อกำหนดของห้องปฏิบัติการ (Laboratory Compliance) | VDMA24364-B2-L |
| คลาสคลีนรูม (Cleanroom Class) | Fixed installed components, no meaningful assessment per ISO 14644-1 |
| ปลอดภัยสำหรับอาหาร (Food Safe) | See additional material information |
| อุณหภูมิโดยรอบ (Ambient Temperature) | -35 °C ... 80 °C |
| น้ำหนักสินค้าตามความยาว (Weight per Length) | 0.061 kg/m |
| พอร์ทลม (Air Port) | For external plug Ø 10 mm |
| สี (Color) | Blue |
| ความแข็งฝั่ง (Shore Hardness) | D 54 +/- 3 |
| วัสดุหมายเหตุ (Material Note) | RoHS compliant |
| วัสดุท่อ (Tube Material) | TPE-U (PU) |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลวัสดุ
| รายการ | ข้อมูล |
| ความแข็ง Shore | D 54 +/- 3 |
| วัสดุท่อ (Material tubing) | TPE-U(PU) |
| หมายเหตุเกี่ยวกับวัสดุ | เป็นไปตามมาตรฐาน RoHS (RoHS-compliant) |
| การรับรอง LABS (PWIS) | VDMA24364-B2-L |
| ระดับคลีนรูม | ติดตั้งชิ้นส่วนแบบสถิต ไม่สามารถประเมินผลได้อย่างมีนัยสำคัญตามมาตรฐาน ISO 14644-1 |
| คำแนะนำการใช้งาน | ใช้กับ TPE-U Ether based |
| หมายเหตุเพิ่มเติม | ใช้กับ PUN-H ที่มีขนาด O.D. 3 ... 16 mm และ PUN-H-DUO |
