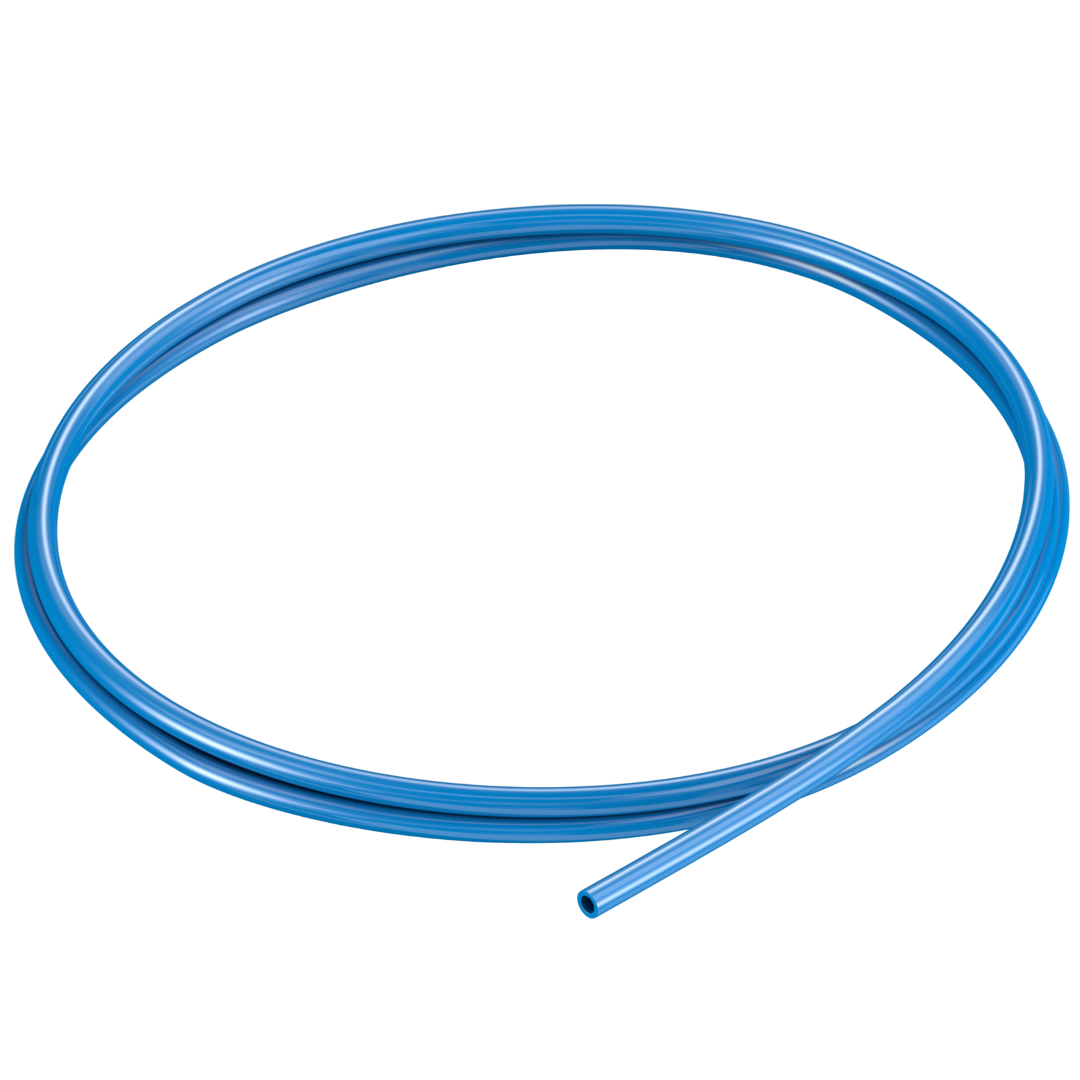

Pneumatic tubing FESTO รุ่น PUN-H-F-10X1,5-BL รหัส 8153402 สายสีฟ้า
Pneumatic tubing FESTO รุ่น PUN-H-F-10X1,5-BL รหัส 8153402 สายสีฟ้า
FESTO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
5,520.00 ฿
ราคาปกติ
ราคาโปรโมชัน
5,520.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pneumatic tubing FESTO รุ่น PUN-H-F-10X1,5-BL รหัส 8153402 สายสีฟ้า
FESTO Pneumatic Tubing คือท่อลมคุณภาพสูงที่ออกแบบมาเพื่อการใช้งานในระบบนิวเมติกส์ (Pneumatics) ซึ่งใช้สำหรับส่งผ่านอากาศอัด (compressed air) หรือก๊าซอื่นๆ ที่ไม่เป็นอันตรายไปยังอุปกรณ์ต่างๆ เช่น กระบอกลม (pneumatic cylinders), วาล์ว, ตัวควบคุมแรงดัน ฯลฯ ภายใต้แบรนด์ FESTO ซึ่งเป็นผู้ผลิตชั้นนำจากเยอรมนีในด้านระบบควบคุมอัตโนมัติ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น
- วัสดุ PU ที่ทนไฮโดรไลซิส: ไม่เสื่อมสภาพเมื่อใช้งานในสภาพแวดล้อมชื้น เช่น ละอองน้ำหรือน้ำควบแน่น
- ทนไฟ (Flame Retardant): ผ่านมาตรฐาน UL 94-V0 หรือเทียบเท่า ไม่ลามไฟ ลดความเสี่ยงจากไฟไหม้
- ทนแรงดันและการบิดงอสูง: เหมาะสำหรับระบบที่มีการเคลื่อนไหวบ่อย เช่น หุ่นยนต์หรือแขนกล
- น้ำหนักเบา ยืดหยุ่นสูง: ดัดโค้งได้ง่ายโดยไม่เสียรูป ไม่หักงอ
- ช่วงอุณหภูมิใช้งาน: ประมาณ -35°C ถึง +60°C (ขึ้นอยู่กับแรงดัน)
- แรงดันใช้งาน: รองรับได้ประมาณ 6 – 10 บาร์ (ขึ้นกับขนาดท่อและอุณหภูมิ)
การติดตั้ง
- ใช้ร่วมกับข้อต่อแบบ push-in ได้อย่างสะดวกและแน่นหนา (โดยเฉพาะข้อต่อรุ่น QS ของ FESTO)
- สามารถตัดและดัดโค้งได้ง่ายด้วยเครื่องมือตัดท่อมาตรฐาน
- เนื่องจากเป็นท่อยืดหยุ่นสูง จึงเหมาะสำหรับงานติดตั้งในตำแหน่งที่เข้าถึงยาก หรือมีการเคลื่อนไหวต่อเนื่อง
- ไม่จำเป็นต้องเคลือบหรือป้องกันเพิ่มเติมแม้ติดตั้งในพื้นที่มีละอองน้ำ
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| นอก Ø | 10 mm |
| รัศมีการโค้งงอที่เกี่ยวข้องกับการไหล | 52 mm |
| Øภายใน | 7 mm |
| รัศมีการโค้งงอขั้นต่ำ | 28 mm |
| ข้อมูลการใช้งาน | ท่อลมที่ไม่มีตัวพิมพ์ TPE-U จากพื้นฐาน ether |
| สัญลักษณ์ | 00997424 |
| คุณสมบัติของท่อ | เหมาะสำหรับโซ่พลังงาน |
| แรงดันใช้งานช่วงอุณหภูมิที่สมบูรณ์ | -0.095 MPa ... 0.6 MPa -0.95 bar ... 6 bar -13.775 psi ... 87 psi |
| แรงดันใช้งานขึ้นอยู่กับอุณหภูมิ | -0.095 MPa ... 1 MPa -0.95 bar ... 10 bar -13.775 psi ... 145 psi |
| หมายเหตุเกี่ยวกับแรงดันใช้งาน | น้ำ: ความดันขณะทำงานขึ้นอยู่กับอุณหภูมิ ดูแผนภาพ สูงสุด 0.3 MPa ที่ 0 - 60 °C |
| สื่อปฏิบัติการ | ระบบอัดอากาศตามมาตรฐาน ISO 8573-1:2010 [7:-:-] น้ำ (ของเหลวไม่มีน้ำแข็ง) |
| เครื่องทดสอบไฟ | UL94 HB |
| การปฏิบัติตามข้อกำหนดของห้องปฏิบัติการ | VDMA24364-B2-L |
| คลาสคลีนรูม | องค์ประกอบที่ติดตั้งแบบคงที่ ไม่มีการประเมินที่มีความหมายตาม ISO 14644-1 |
| ปลอดภัยสำหรับอาหาร | ดูการประกาศความสอดคล้อง |
| อุณหภูมิโดยรอบ | -35 °C ... 60 °C |
| น้ำหนักสินค้าตามความยาว | 0.0461 kg/m |
| พอร์ทลม | สำหรับต่อปลั๊กภายนอก Ø 10 มม. |
| สี | สีฟ้า |
| ความแข็งฝั่ง | D 52 +/-3 |
| วัสดุหมายเหตุ | เป็นไปตามข้อกำหนด RoHS |
| วัสดุท่อ | TPE-U (PU) |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลวัสดุ
| รายการ | รายละเอียด |
| ความแข็งฝั่ง | D 52 +/-3 |
| วัสดุของท่อ | TPE-U (PU) (ท่อพลาสติกชนิดอีเทอร์ ไม่มีการพิมพ์ข้อความบนท่อ) |
| หมายเหตุเกี่ยวกับวัสดุ | เป็นไปตามข้อกำหนด RoHS |
| การปฏิบัติตาม LABS (PWIS) | VDMA24364-B2-L |
| ระดับคลีนรูม | ติดตั้งแบบสถิต ไม่สามารถประเมินผลได้อย่างมีนัยสำคัญตามมาตรฐาน ISO 14644-1 |
