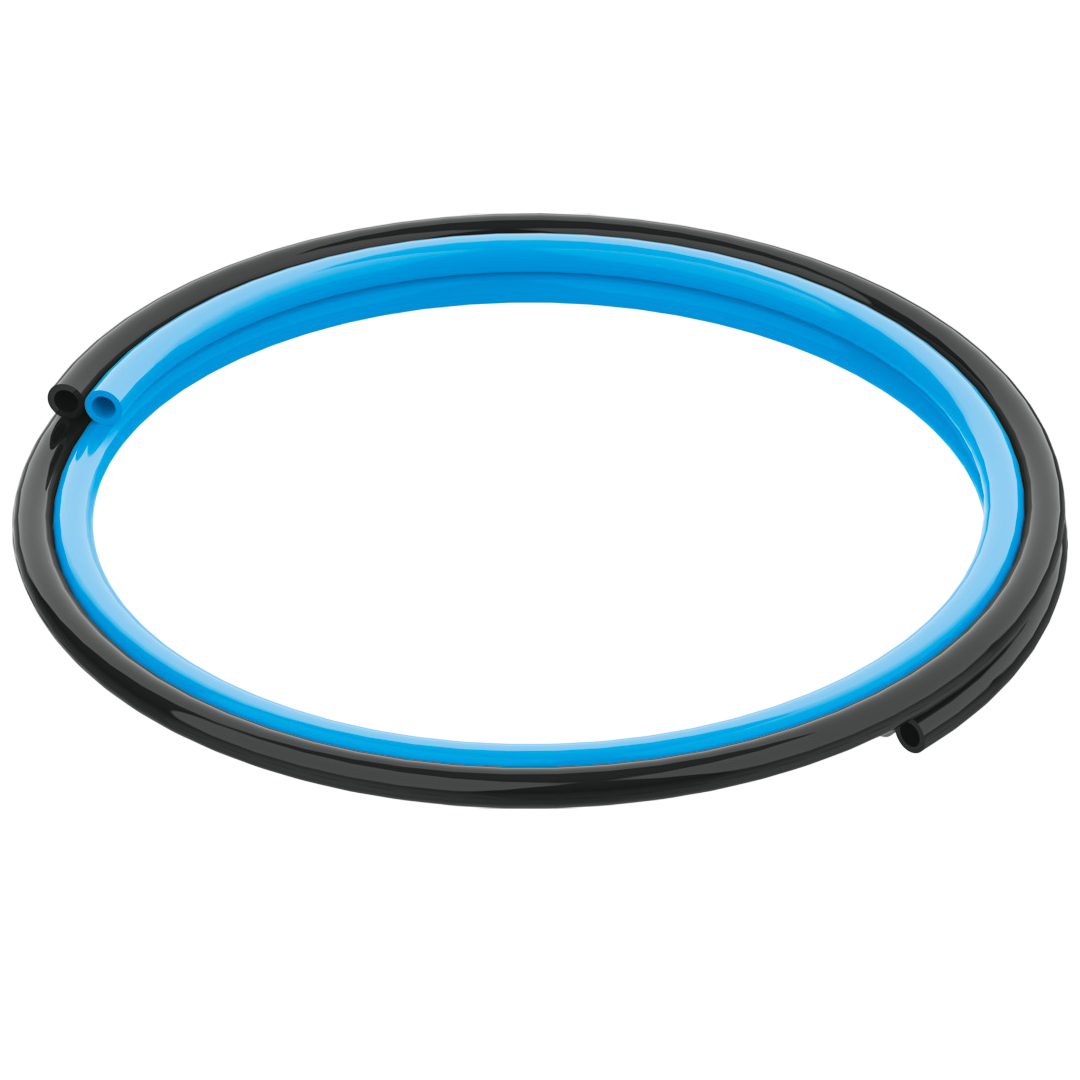

Pneumatic tubing FESTO รุ่น PUN-H-6X1-DUO รหัส 197397 สายสีฟ้า/ดำ
Pneumatic tubing FESTO รุ่น PUN-H-6X1-DUO รหัส 197397 สายสีฟ้า/ดำ
FESTO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
4,661.18 ฿
ราคาปกติ
ราคาโปรโมชัน
4,661.18 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pneumatic tubing FESTO รุ่น PUN-H-6X1-DUO รหัส 197397 สายสีฟ้า/ดำ
FESTO Pneumatic Tubing คือท่อลมคุณภาพสูงที่ออกแบบมาเพื่อการใช้งานในระบบนิวเมติกส์ (Pneumatics) ซึ่งใช้สำหรับส่งผ่านอากาศอัด (compressed air) หรือก๊าซอื่นๆ ที่ไม่เป็นอันตรายไปยังอุปกรณ์ต่างๆ เช่น กระบอกลม (pneumatic cylinders), วาล์ว, ตัวควบคุมแรงดัน ฯลฯ ภายใต้แบรนด์ FESTO ซึ่งเป็นผู้ผลิตชั้นนำจากเยอรมนีในด้านระบบควบคุมอัตโนมัติ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติทางเทคนิคที่โดดเด่นของ PUN-H-DUO
- วัสดุ: Polyurethane (PU) คุณภาพสูง
- มอบความยืดหยุ่นสูง ทนแรงดึง และทนการบิดงอได้ดี
- ผิวท่อเรียบทั้งภายในและภายนอก ลดแรงเสียดทานลม และช่วยให้การไหลของลมมีประสิทธิภาพ
- โครงสร้างแบบคู่ (Twin Tubing)
- ท่อสองเส้นเชื่อมติดกันตามแนวยาว ช่วยให้สามารถเดินท่อคู่ได้สะดวกโดยไม่ต้องจัดตำแหน่งแยก
- เหมาะสำหรับงานที่ต้องส่งลมหรือสัญญาณลม 2 เส้นไปพร้อมกัน เช่น ระบบควบคุม 2 ทาง, กระบอกลมคู่, หรือระบบตรวจจับและทำงานแบบซิงโครไนซ์
- ความทนทานต่อสิ่งแวดล้อม:
- ทนต่อรังสี UV, โอโซน, น้ำมัน, จารบี, สารทำละลายอ่อน และการไฮโดรไลซิส
- ใช้งานได้ทั้งภายในโรงงานและกลางแจ้ง โดยไม่เสื่อมสภาพง่าย
- ช่วงอุณหภูมิการใช้งาน:
- รองรับได้ตั้งแต่ -35°C ถึง +60°C
- เหมาะกับสภาพแวดล้อมที่มีการเปลี่ยนแปลงของอุณหภูมิสูง
- แรงดันการทำงาน:
- รองรับแรงดันใช้งานได้สูงสุด 10 บาร์ (ที่อุณหภูมิ 20°C) ซึ่งครอบคลุมการใช้งานระบบนิวเมติกส์ทั่วไปในโรงงานอุตสาหกรรม
- ความหลากหลายของขนาด:
- มีให้เลือกหลายขนาด เช่น 4-4, 6-6, 8-8 mm (หมายถึงท่อสองเส้นที่มีขนาดเส้นผ่านศูนย์กลางภายนอกเท่ากัน)
- มีความยาวให้เลือกตามความต้องการ เช่น 25 เมตร หรือ 100 เมตรต่อม้วน
- สามารถแยกใช้งานได้:
- แม้เป็นท่อแบบคู่ แต่สามารถแยกท่อออกจากกันได้ง่ายเมื่อต้องการใช้งานเดี่ยว
ประโยชน์ในการใช้งาน
- ท่อ PUN-H-DUO ออกแบบมาให้ใช้งานได้หลากหลาย โดยเฉพาะในระบบที่ต้องการความแม่นยำและความสะดวกในการเดินสายลมแบบคู่ โดยใช้งานได้ในหลากหลายสถานการณ์ เช่น:
- ระบบควบคุมด้วยกระบอกลมแบบคู่:
- ช่วยให้ติดตั้งท่อสำหรับขับเคลื่อนแบบไป-กลับได้ในชุดเดียว ลดความซับซ้อนของการเดินท่อ และเพิ่มความเรียบร้อยของระบบ
- เครื่องจักรอัตโนมัติ (Automation Systems):
- ใช้เดินสายควบคุมลมระหว่างโซลินอยด์วาล์วกับชุดกระบอก ทำให้ระบบมีการตอบสนองรวดเร็วและเป็นระเบียบ
- หุ่นยนต์อุตสาหกรรม:
- ท่อคู่ช่วยให้การจัดการสายลมบนแขนกลง่ายขึ้น ลดความเสี่ยงที่สายจะพันหรือพับเมื่อต้องเคลื่อนไหวต่อเนื่อง
- ระบบควบคุมความดันและสัญญาณ:
- ใช้ส่งสัญญาณลมและจ่ายลมพร้อมกันในงานควบคุมเครื่องจักรหรือเซ็นเซอร์ที่ต้องการช่องลมสองช่อง
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| เส้นผ่านศูนย์กลางภายนอก (Ø) | 6 mm |
| เส้นผ่านศูนย์กลางภายใน (Ø) | 4 mm |
| รัศมีการโค้งงอที่เกี่ยวข้องกับการไหล | 26 mm |
| รัศมีการโค้งงอขั้นต่ำ | 10 mm |
| วัสดุท่อ | TPE-U (PU) (พื้นฐาน ether) |
| สี | ฟ้า/ดำ |
| ความแข็งฝั่ง D | 52 ±3 |
| น้ำหนักสินค้าตามความยาว | 0.0366 kg/m |
| แรงดันใช้งานช่วงอุณหภูมิที่สมบูรณ์ | -0.095 MPa ถึง 0.6 MPa -0.95 bar ถึง 6 bar -13.775 psi ถึง 87 psi |
| แรงดันใช้งานขึ้นอยู่กับอุณหภูมิ | -0.095 MPa ถึง 1 MPa -0.95 bar ถึง 10 bar -13.775 psi ถึง 145 psi |
| หมายเหตุเกี่ยวกับแรงดันใช้งาน | น้ำ: ความดันขณะทำงานขึ้นอยู่กับอุณหภูมิ ดูแผนภาพ สูงสุด 0.3 MPa ที่ 0 - 60 °C |
| อนุญาต | MOT |
| ใบรับรองออกโดยหน่วยงาน | B 013277 0506 00 |
| สื่อปฏิบัติการ | ระบบอัดอากาศตามมาตรฐาน ISO 8573-1:2010 [7:-:-] |
| น้ำ (ของเหลวไม่มีน้ำแข็ง) | มี |
| เครื่องทดสอบไฟ | UL94 HB |
| การปฏิบัติตามข้อกำหนดของห้องปฏิบัติการ | VDMA24364-B2-L |
| ความเหมาะสมสำหรับการผลิตแบตเตอรี่ Li-ion | เหมาะสำหรับการผลิตแบตเตอรี่ตามคำจำกัดความภายในของ Festo ในระดับความรุนแรง F1A พร้อมข้อจำกัดเกี่ยวกับการใช้ Cu/Zn/Ni |
| คลาสคลีนรูม | องค์ประกอบที่ติดตั้งแบบคงที่ ไม่มีการประเมินที่มีความหมายตาม ISO 14644-1 |
| ปลอดภัยสำหรับอาหาร | ใช่ (ดูข้อมูลวัสดุเพิ่มเติม) |
| อุณหภูมิโดยรอบ | -35 °C ถึง 60 °C |
| พอร์ทลมสำหรับต่อปลั๊กภายนอก | สำหรับเสียบปลั๊กภายนอก Ø 6 มม. สำหรับจุกเสียบด้านใน Ø 4 มม. พร้อมน็อตยูเนี่ยน |
| วัสดุหมายเหตุ | เป็นไปตามข้อกำหนด RoHS |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลขนาด
| รุ่นสินค้า | PUN-H-6x1-...-500 |
| D1 (Ø) | 545 |
| D2 (Ø) | 246 |
| D3 (Ø) | 21 |
| D4 (Ø) | 20 |
| D5 (Ø) | 216 |
| D6 (Ø) | 75 |
| D7 (Ø) | 20 |
| D8 (Ø) | 20 |
| H1 | 152,5 |
| H2 | 80,5 |
| L1 | 128 |
| L2 | 8 |
| W1 | 45° |
