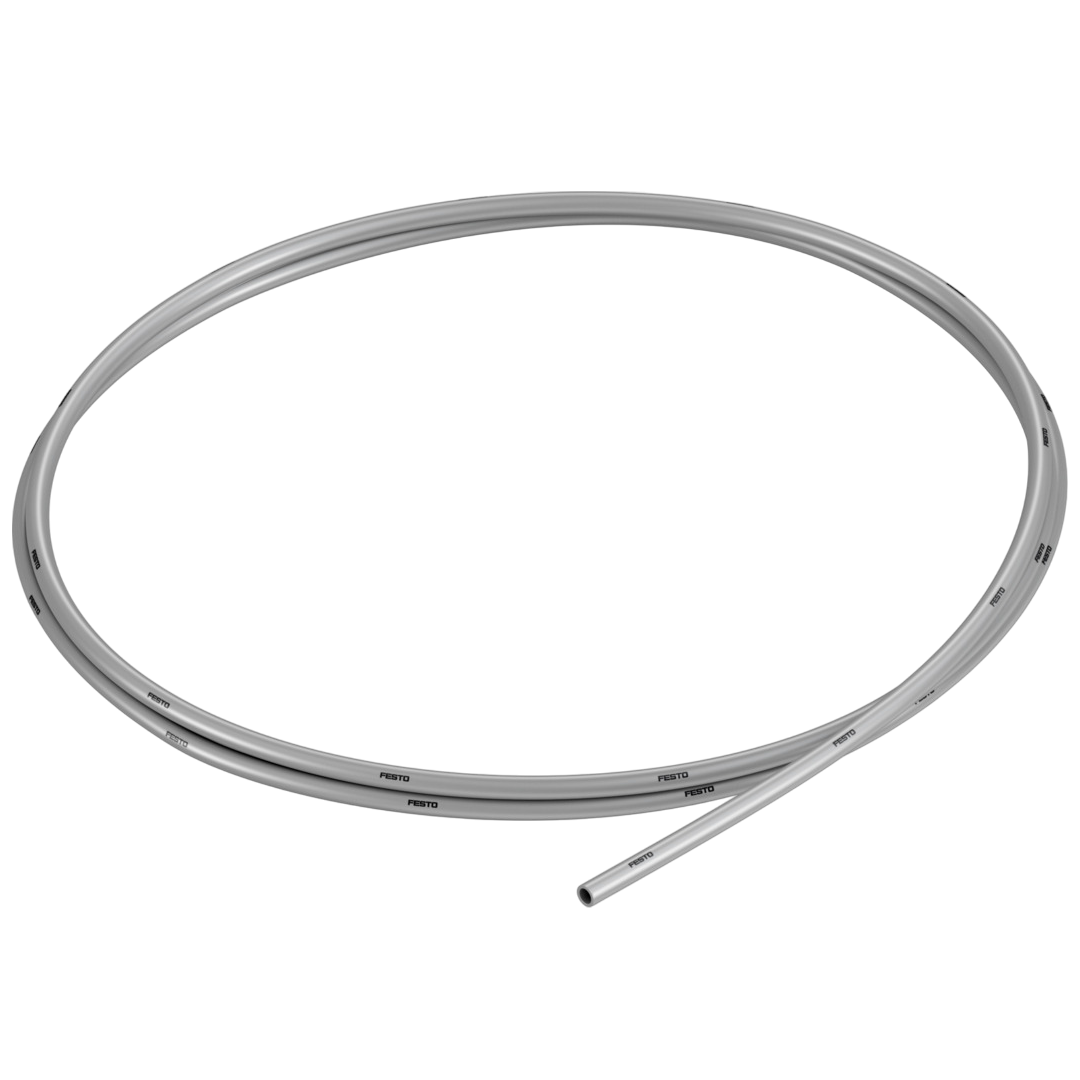

Pneumatic tubing FESTO รุ่น PUN-6X1-SI-500 รหัส 525740 สายสีเงิน
Pneumatic tubing FESTO รุ่น PUN-6X1-SI-500 รหัส 525740 สายสีเงิน
FESTO
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
35,650.00 ฿
ราคาปกติ
ราคาโปรโมชัน
35,650.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Pneumatic tubing FESTO รุ่น PUN-6X1-SI-500 รหัส 525740 สายสีเงิน
FESTO Pneumatic Tubing คือท่อลมคุณภาพสูงที่ออกแบบมาเพื่อการใช้งานในระบบนิวเมติกส์ (Pneumatics) ซึ่งใช้สำหรับส่งผ่านอากาศอัด (compressed air) หรือก๊าซอื่นๆ ที่ไม่เป็นอันตรายไปยังอุปกรณ์ต่างๆ เช่น กระบอกลม (pneumatic cylinders), วาล์ว, ตัวควบคุมแรงดัน ฯลฯ ภายใต้แบรนด์ FESTO ซึ่งเป็นผู้ผลิตชั้นนำจากเยอรมนีในด้านระบบควบคุมอัตโนมัติ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่นของ FESTO PUN
- วัสดุ: Polyurethane (PU) เกรดอุตสาหกรรม
- ผลิตจาก โพลียูรีเทน (PU) ที่มีความยืดหยุ่นสูง ทนต่อแรงดึงและการโค้งงอได้ดี
- เหมาะสำหรับการติดตั้งในพื้นที่แคบ หรือระบบที่ต้องมีการเคลื่อนไหว เช่น แขนกล เครื่องแพ็คสินค้า
- ยืดหยุ่นสูง รัศมีโค้งต่ำ
- สามารถโค้งงอได้โดยไม่เสียรูปหรือเกิดรอยพับ
- รัศมีโค้งต่ำช่วยให้ติดตั้งในพื้นที่จำกัดหรือใกล้ชิ้นส่วนเครื่องจักรได้อย่างง่ายดาย
- แรงดันและอุณหภูมิที่รองรับ
- แรงดันใช้งาน: สูงสุด 10 บาร์
- ช่วงอุณหภูมิใช้งาน: -35°C ถึง +60°C
- ใช้งานได้ดีทั้งในสภาพแวดล้อมเย็นจัดและอุณหภูมิทั่วไปในโรงงาน
- ทนทานต่อสารเคมีในระดับดี
- ทนต่อน้ำมันหล่อลื่น สารทำความสะอาด และสภาพแวดล้อมทั่วไปในโรงงาน
- ไม่ดูดซับความชื้น จึงไม่เปลี่ยนรูปร่างหรือแข็งตัวง่าย
- มีหลายสีและขนาดให้เลือก
- สีมาตรฐาน: ฟ้า (Blue RAL 5012), ดำ, แดง, เหลือง, เขียว ฯลฯ
- ใช้เพื่อแยกฟังก์ชันในระบบ (เช่น สายลมหลัก/สำรอง, ระบบควบคุมต่างหาก)
- ขนาดภายนอก: ตั้งแต่ 2 mm จนถึง 16 mm (ขึ้นอยู่กับรุ่น)
การใช้งาน
- ระบบลมในเครื่องจักรอัตโนมัติ
- ใช้งานในระบบนิวเมติกส์ทั่วไป เช่น กระบอกลม วาล์วควบคุม หรือระบบการแพ็คสินค้า
- แขนกลอุตสาหกรรมและเครื่อง CNC
- ด้วยความยืดหยุ่นสูง ท่อสามารถเคลื่อนไหวไปกับชิ้นส่วนเครื่องจักรโดยไม่บิดหรืองอจนเสียหาย
- งานประกอบยานยนต์, อิเล็กทรอนิกส์, บรรจุภัณฑ์
- เหมาะกับงานที่ต้องการติดตั้งสายจำนวนมากในพื้นที่จำกัด
- งานระบบท่อลมภายในตู้ควบคุม
- ความบางและน้ำหนักเบาทำให้เหมาะกับการเดินสายระหว่างอุปกรณ์ควบคุมในตู้
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| เส้นผ่านศูนย์กลางภายนอก (Ø) | 6 mm |
| เส้นผ่านศูนย์กลางภายใน (Ø) | 4 mm |
| รัศมีการโค้งงอที่เกี่ยวข้องกับการไหล | 26.5 mm |
| รัศมีการโค้งงอขั้นต่ำ | 16 mm |
| ข้อมูลการใช้งาน | อิงจาก TPE-U ester อาจวางท่อพลาสติกสัมผัสกับสายเคเบิลได้ก็ต่อเมื่อปลอกหุ้มไม่มีกรดฟอสฟอริกเอสเทอร์ มิฉะนั้นท่อพลาสติกอาจเสียหายได้ |
| คุณสมบัติของท่อ | เหมาะสำหรับโซ่พลังงาน |
| แรงดันใช้งานช่วงอุณหภูมิที่สมบูรณ์ | -0.095 MPa ถึง 0.7 MPa -0.95 bar ถึง 7 bar -13.775 psi ถึง 101.5 psi |
| แรงดันใช้งานขึ้นอยู่กับอุณหภูมิ | -0.095 MPa ถึง 1 MPa -0.95 bar ถึง 10 bar -13.775 psi ถึง 145 psi |
| อนุญาต | MOT |
| ใบรับรองออกโดยหน่วยงาน | B 013277 0506 00 |
| สื่อปฏิบัติการ | ระบบอัดอากาศตามมาตรฐาน ISO 8573-1:2010 [7:-:-] |
| เครื่องทดสอบไฟ | UL94 HB |
| การปฏิบัติตามข้อกำหนดของห้องปฏิบัติการ | VDMA24364-B2-L |
| อุณหภูมิโดยรอบ | -35 °C ถึง 60 °C |
| น้ำหนักสินค้าตามความยาว | 0.0192 kg/m |
| พอร์ทลม | สำหรับเสียบปลั๊กภายนอก Ø 6 มม. สำหรับจุกเสียบด้านใน Ø 4 มม. พร้อมน็อตยูเนี่ยน สำหรับปลั๊กอินเกลียวข้อต่อภายใน Ø 4 มม. |
| สี | เงิน |
| ความแข็งฝั่ง | D 52 +/-3 |
| วัสดุหมายเหตุ | เป็นไปตามข้อกำหนด RoHS |
| วัสดุท่อ | TPE-U (PU) |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลขนาด
| รุ่น (Model) | PUN-6x1-...-500 |
| D1 (Ø) | 600 |
| D2 (Ø) | 310 |
| D3 (Ø) | 21 |
| D4 (Ø) | 20 |
| D5 (Ø) | 280 |
| D6 (Ø) | 75 |
| D7 (Ø) | 20 |
| D8 (Ø) | 20 |
| H1 | 152,5 |
| H2 | 80,5 |
| L1 | 114 |
| L2 | 8 |
| W1 | 45° |
