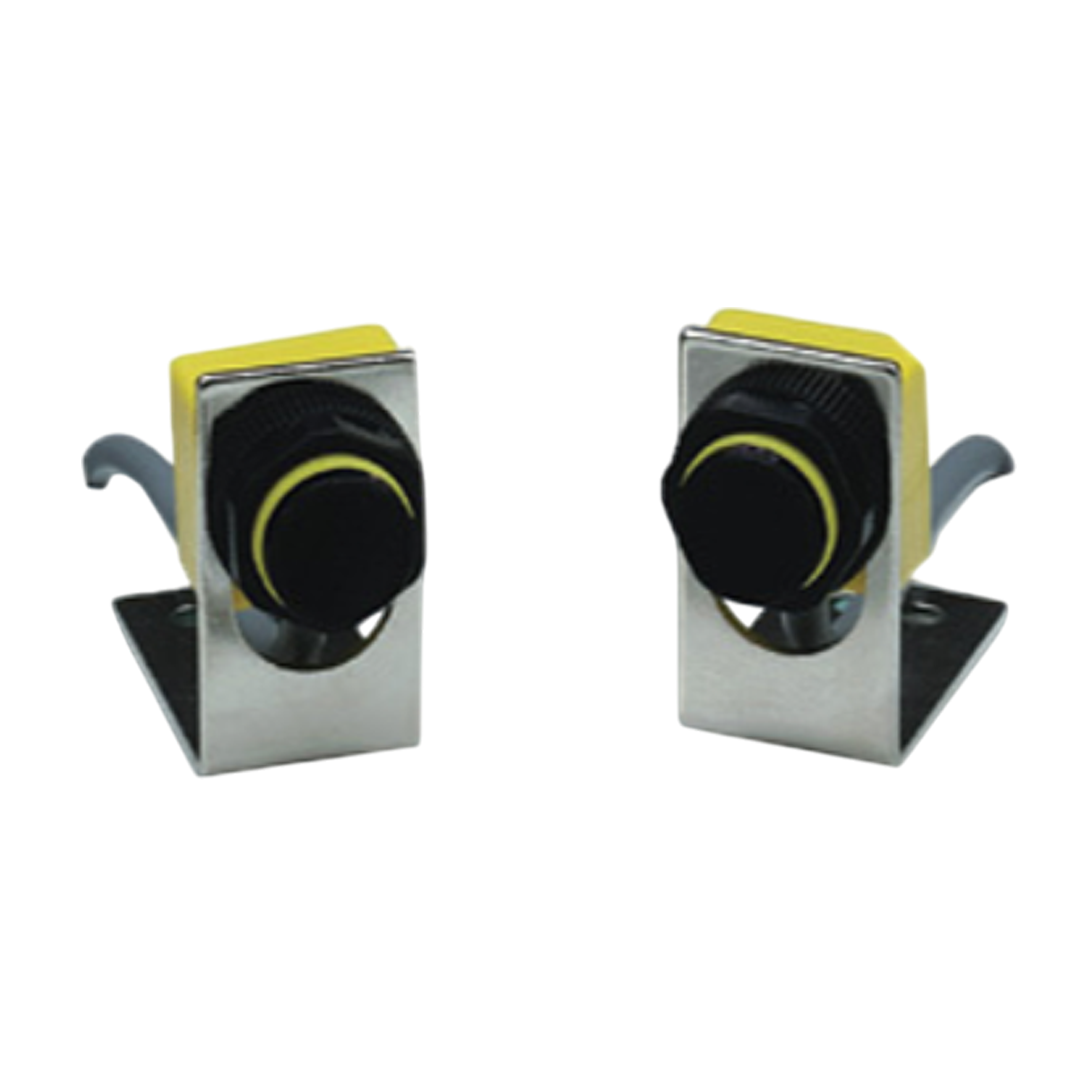

Photoelectric Sensors FOTEK T18-6MXThru beam Type
Photoelectric Sensors FOTEK T18-6MXThru beam Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK T18-6MXThru beam Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Thru Beam หรือ เซนเซอร์แบบลำแสงตรงทะลุ (Emitter-Receiver Type) ใช้เซนเซอร์ 2 ตัวแยกกัน
- ตัวส่งแสง (Emitter)
- ตัวรับแสง (Receiver)
- ลำแสงจะถูกส่งจากตัว Emitter ไปยัง Receiver อย่างต่อเนื่อง
- หากมีวัตถุมาขวางลำแสง → แสงถูกตัดขาด → เซนเซอร์จะตรวจจับการมีวัตถุ
- เป็นประเภทที่ มีความแม่นยำสูงที่สุด และสามารถตรวจจับวัตถุขนาดเล็กหรือในระยะไกลได้ดีที่สุดในบรรดาเซนเซอร์แสง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- 1. ตำแหน่งติดตั้ง
- ต้องติดตั้งตัวส่ง (Emitter) และตัวรับ (Receiver) ตรงข้ามกันโดยแม่นยำ
- ระยะห่างขึ้นอยู่กับรุ่น (เช่น 0.5 เมตร – 10 เมตร)
- 2. การต่อสาย
- เซนเซอร์ทั้ง 2 ฝั่งต้องใช้สายไฟแยกกัน:
- ตัวส่ง (Emitter)
- Brown (น้ำตาล): +V (DC 10–30V)
- Blue (ฟ้า): GND
- ตัวรับ (Receiver)
- Brown (น้ำตาล): +V
- Blue (ฟ้า): GND
- Black (ดำ): Output (NPN หรือ PNP)
- บางรุ่นอาจใช้คอนเนกเตอร์ M12 แทนสายเปลือย
- 3. การตั้งค่าความไว (Sensitivity)
- เซนเซอร์บางรุ่นสามารถปรับระดับความไวได้ (เฉพาะ Receiver)
- ใช้เพื่อให้ตอบสนองเฉพาะวัตถุที่มีขนาดหรือระยะเฉพาะ
- 4. การจัดสายและอุปกรณ์ติดตั้ง
- ใช้ขายึดที่มั่นคง, วัดแนวแสงด้วยระดับน้ำ/เลเซอร์ถ้าเป็นไปได้
- หลีกเลี่ยงสิ่งรบกวนแสง (เช่น แสงแดดตรง, แสง LED จ้า)
การใช้งานที่แนะนำ
- ตรวจจับวัตถุขนาดเล็กมาก เช่น เข็ม, สายไฟ, แท่งโลหะ
- ใช้ในสายพานความเร็วสูง
- ใช้ในระบบนับจำนวน (Counting), ตรวจสอบความเร็ว, การเข้ารหัส (Encoder Trigger)
- เหมาะสำหรับวัตถุโปร่งใสที่ Reflex Type ตรวจจับได้ยาก
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าใช้งาน (Operating voltage) | 10 ~ 30VDC |
| ระลอกของแหล่งจ่ายไฟ (Ripple of power) | 20% peak to peak |
| วิธีการเอาท์พุต (Output method) | NPN & PNP two way output |
| กระแสเอาท์พุต (Output current) | 150mA max. |
| สถานะเอาท์พุต (Output status) | Standard : NO ; Appended with "B" : NC |
| แรงดันไฟฟ้าตกค้าง (Residual voltage) | 0.1V max. |
| กระแสรั่วไหล (Leakage current) | 0.8mA max. |
| วงจรป้องกัน (Protection circuit) | Short circuit & polarity reversed protection |
| วัสดุหุ้ม (Housing material) | Intensive PBT |
| ความเข้มแสง (Illumination) | Lamp light < 10,000Lux ; Sunlight < 20,000Lux |
| ความต้านทานสัญญาณรบกวน (Noise resistance) | 2kv / 1µs |
| ความแข็งแรงของไดอิเล็กตริก (Dielectric strength) | 2.5kv / 1 minute min. |
| ความแข็งแรงของฉนวน (Insulation strength) | 100 MΩ / 500vdc |
| สภาวะการทำงาน (Operating circumstance) | -25°C ~ +80°C ; 35% ~ 85% RH |
| ระดับการป้องกัน (Protection class) | IP-67 |
| การรับรอง (Approval) | CE |
