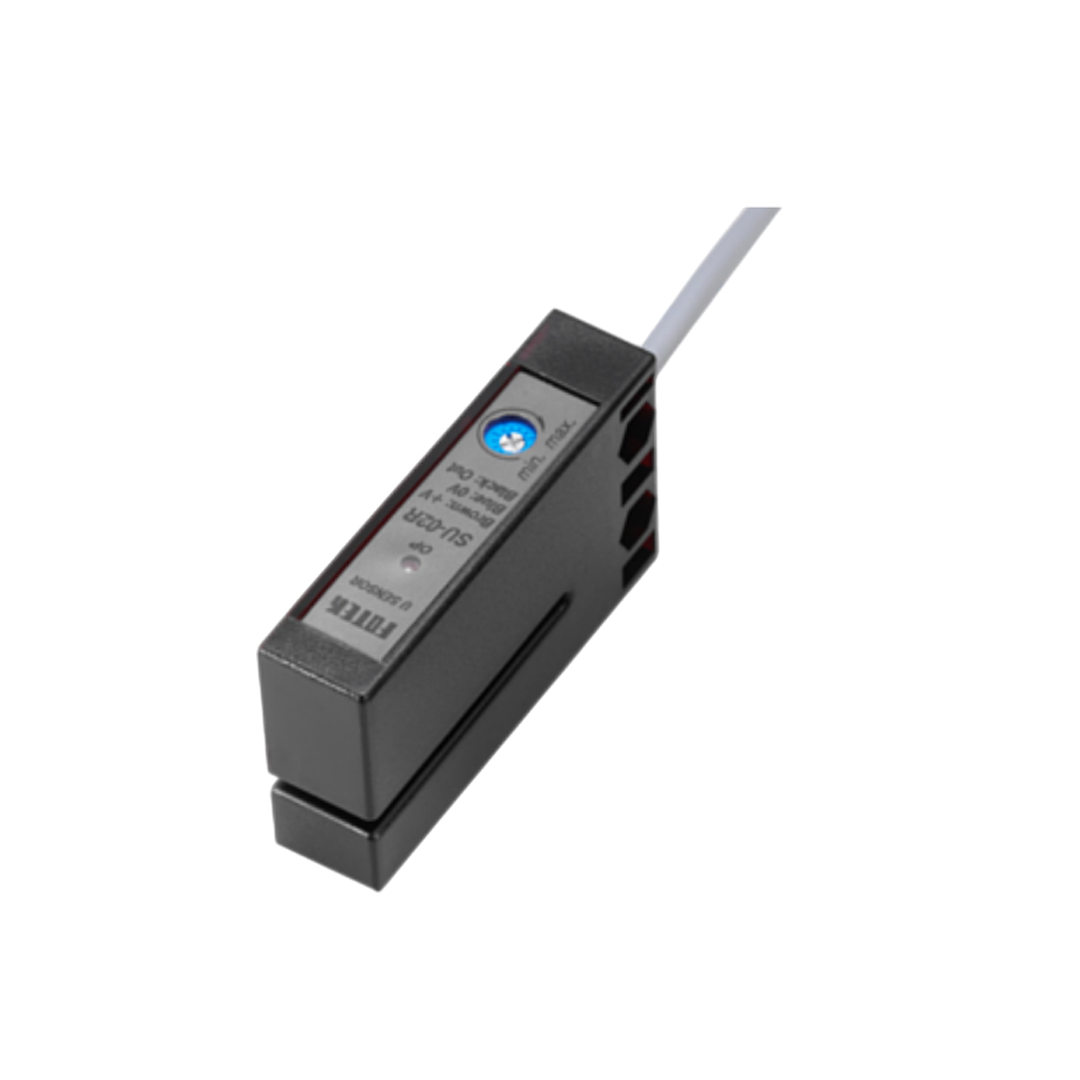

Photoelectric Sensors FOTEK SU-02X Thru beam Type

คุณสมบัติ

• Thru Beam หรือ เซนเซอร์แบบลำแสงตรงทะลุ (Emitter-Receiver Type) ใช้เซนเซอร์ 2 ตัวแยกกัน
• ตัวส่งแสง (Emitter)
• ตัวรับแสง (Receiver)
• ลำแสงจะถูกส่งจากตัว Emitter ไปยัง Receiver อย่างต่อเนื่อง
• หากมีวัตถุมาขวางลำแสง → แสงถูกตัดขาด → เซนเซอร์จะตรวจจับการมีวัตถุ
• เป็นประเภทที่ มีความแม่นยำสูงที่สุด และสามารถตรวจจับวัตถุขนาดเล็กหรือในระยะไกลได้ดีที่สุดในบรรดาเซนเซอร์แสง

การติดตั้ง

• 1. ตำแหน่งติดตั้ง
• ต้องติดตั้งตัวส่ง (Emitter) และตัวรับ (Receiver) ตรงข้ามกันโดยแม่นยำ
• ระยะห่างขึ้นอยู่กับรุ่น (เช่น 0.5 เมตร – 10 เมตร)
• 2. การต่อสาย
• เซนเซอร์ทั้ง 2 ฝั่งต้องใช้สายไฟแยกกัน:
• ตัวส่ง (Emitter)
• Brown (น้ำตาล): +V (DC 10–30V)
• Blue (ฟ้า): GND
• ตัวรับ (Receiver)
• Brown (น้ำตาล): +V
• Blue (ฟ้า): GND
• Black (ดำ): Output (NPN หรือ PNP)
• บางรุ่นอาจใช้คอนเนกเตอร์ M12 แทนสายเปลือย
• 3. การตั้งค่าความไว (Sensitivity)
• เซนเซอร์บางรุ่นสามารถปรับระดับความไวได้ (เฉพาะ Receiver)
• ใช้เพื่อให้ตอบสนองเฉพาะวัตถุที่มีขนาดหรือระยะเฉพาะ
• 4. การจัดสายและอุปกรณ์ติดตั้ง
• ใช้ขายึดที่มั่นคง, วัดแนวแสงด้วยระดับน้ำ/เลเซอร์ถ้าเป็นไปได้
• หลีกเลี่ยงสิ่งรบกวนแสง (เช่น แสงแดดตรง, แสง LED จ้า)

การใช้งานที่แนะนำ

• ตรวจจับวัตถุขนาดเล็กมาก เช่น เข็ม, สายไฟ, แท่งโลหะ
• ใช้ในสายพานความเร็วสูง
• ใช้ในระบบนับจำนวน (Counting), ตรวจสอบความเร็ว, การเข้ารหัส (Encoder Trigger)
• เหมาะสำหรับวัตถุโปร่งใสที่ Reflex Type ตรวจจับได้ยาก
