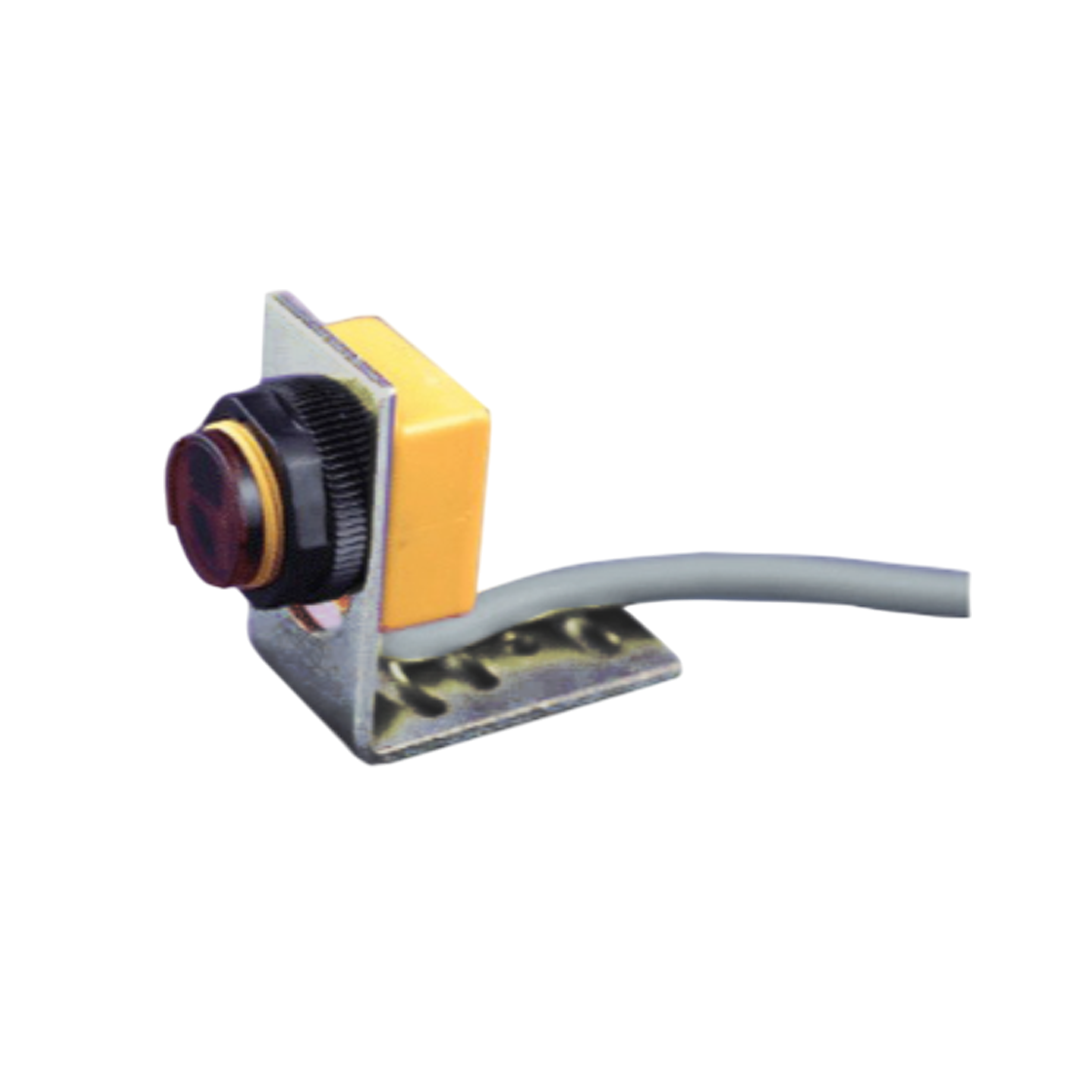

Photoelectric Sensors FOTEK R18-10X Reflex Type
Photoelectric Sensors FOTEK R18-10X Reflex Type
FOTEK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Photoelectric Sensors FOTEK R18-10X Reflex Type
FOTEK Photoelectric Sensors ตัวตรวจจับแสงอัจฉริยะสำหรับอุตสาหกรรมยุคใหม่ ในโลกของระบบอัตโนมัติและการผลิตอุตสาหกรรม ความแม่นยำและความเร็วคือหัวใจสำคัญในการเพิ่มประสิทธิภาพการทำงาน หนึ่งในอุปกรณ์ที่มีบทบาทสำคัญในการตรวจสอบ ตรวจวัด และควบคุมการทำงานในสายการผลิตคือ Photoelectric Sensor หรือ เซ็นเซอร์ตรวจจับด้วยแสง ซึ่งในบรรดาแบรนด์ที่ได้รับความนิยมในระดับสากล FOTEK ถือเป็นหนึ่งในผู้ผลิตที่ได้รับการยอมรับอย่างกว้างขวาง ด้วยผลิตภัณฑ์ที่มีคุณภาพสูง คุ้มค่า และหลากหลายรุ่นเพื่อตอบโจทย์การใช้งานที่แตกต่างกัน
คุณสมบัติ
คุณสมบัติ
Reflex Type
- เป็นเซนเซอร์ที่ ใช้ตัวสะท้อน (Reflector) ร่วมกับเซนเซอร์ในตัวเดียวกัน ทั้งตัวส่ง (Emitter) และตัวรับ (Receiver) อยู่ภายในตัวเดียวกัน
- เซนเซอร์จะส่งแสงออกไปยัง รีเฟล็กเตอร์ และรับแสงที่สะท้อนกลับมา
- หากมีวัตถุขวางระหว่างทาง → แสงสะท้อนจะขาดหายไป → เซนเซอร์จะส่งสัญญาณ "มีวัตถุ"
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- 1. ตำแหน่งและระยะ
- วางเซนเซอร์หันตรงไปที่รีเฟล็กเตอร์
- ระยะที่เหมาะสมขึ้นกับรุ่น (โดยทั่วไป 10–200 ซม.)
- หลีกเลี่ยงมุมเอียงหรือการเบี่ยงจากแนวศูนย์กลาง
- 2. การจัดวางรีเฟล็กเตอร์
- ควรใช้รีเฟล็กเตอร์ที่แนะนำโดย FOTEK เท่านั้น (รุ่น PR, RA หรือชนิดติดกาว)
- พื้นผิวควรสะอาด ไม่มีฝุ่นหรือหยดน้ำเกาะ
- 3. การต่อสายไฟ
- มาตรฐานทั่วไปของ FOTEK:
- Brown (สีน้ำตาล): V+ (แรงดันจ่าย)
- Blue (สีฟ้า): GND
- Black (สีดำ): Output (NPN หรือ PNP ตามรุ่น)
- บางรุ่นอาจมีสายขาวสำหรับตั้งค่า Teach หรือฟังก์ชันเสริม
- 4. การปรับแต่ง
- ปรับ Sensitivity (ถ้ามี) โดยหมุนปุ่มปรับ
- ทดสอบการตอบสนองโดยมีและไม่มีวัตถุขวาง
- บางรุ่นมีไฟ LED แสดงสถานะ (ไฟแดงเมื่อมีวัตถุ)
การใช้งานที่เหมาะสม
- ตรวจจับวัตถุผ่านสายพาน
- ตรวจวัดกล่อง, ซอง, หรือบรรจุภัณฑ์ที่เคลื่อนผ่าน
- เหมาะกับการตรวจจับในระยะกลาง
- ใช้ได้กับวัตถุหลายชนิด (ทึบแสง, มันวาว, หรือโปร่งใสบางระดับ)
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลเทคนิค
| แรงดันไฟฟ้าใช้งาน (Operating voltage) | 10 ~ 30VDC |
| ระลอกของแหล่งจ่ายไฟ (Ripple of power) | 20% peak to peak |
| วิธีการเอาท์พุต (Output method) | NPN & PNP two way output |
| กระแสเอาท์พุต (Output current) | 150mA max. |
| สถานะเอาท์พุต (Output status) | Standard : NO ; Appended with "B" : NC |
| แรงดันไฟฟ้าตกค้าง (Residual voltage) | 0.1V max. |
| กระแสรั่วไหล (Leakage current) | 0.8mA max. |
| วงจรป้องกัน (Protection circuit) | Short circuit & polarity reversed protection |
| วัสดุหุ้ม (Housing material) | Intensive PBT |
| ความเข้มแสง (Illumination) | Lamp light < 10,000Lux ; Sunlight < 20,000Lux |
| ความต้านทานสัญญาณรบกวน (Noise resistance) | 2kv / 1µs |
| ความแข็งแรงของไดอิเล็กตริก (Dielectric strength) | 2.5kv / 1 minute min. |
| ความแข็งแรงของฉนวน (Insulation strength) | 100 MΩ / 500vdc |
| สภาวะการทำงาน (Operating circumstance) | -25°C ~ +80°C ; 35% ~ 85% RH |
| ระดับการป้องกัน (Protection class) | IP-67 |
| การรับรอง (Approval) | CE |
